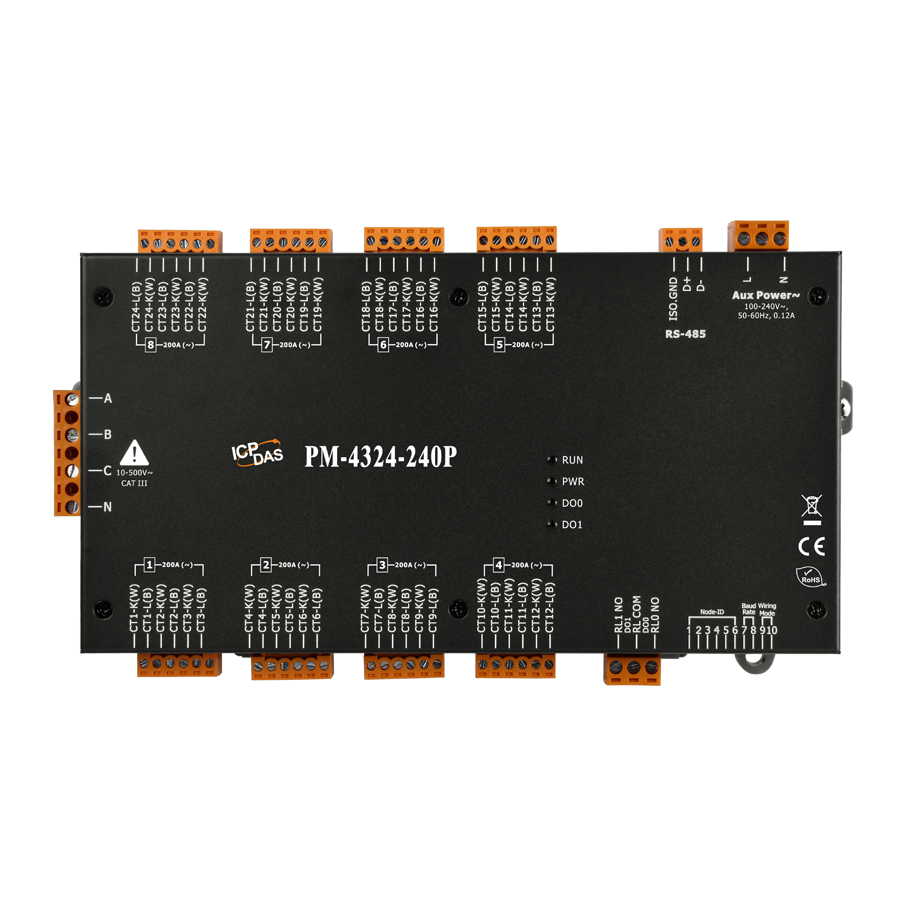

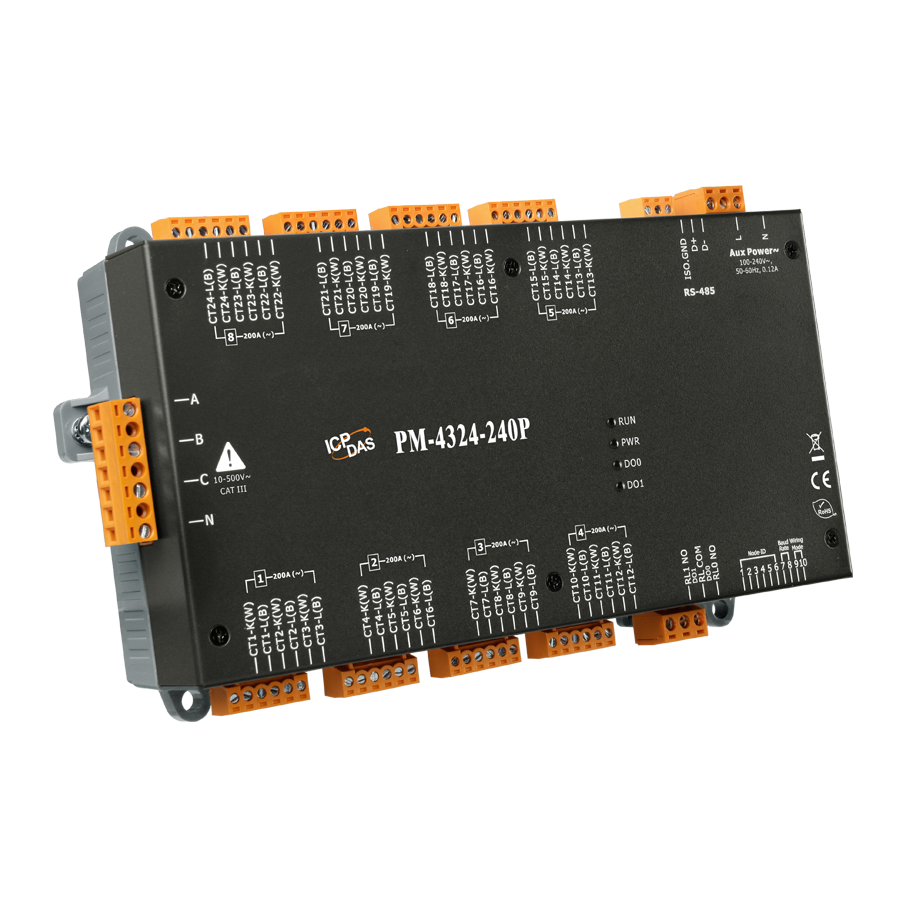

Интеллектуальный многоканальный измеритель параметров сети PM-4324-240P от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и передачу данных через протокол Modbus RTU, что делает его эффективным инструментом для систем автоматизации и управления энергопотреблением.
Ключевые технические особенности PM-4324-240P включают:
- Габаритные размеры: 237 мм в длину, 52 мм в ширину и 134 мм в высоту, что позволяет устанавливать устройство на DIN-рейку.
- Потребление энергии: 6 Вт, обеспечивая экономичную эксплуатацию.
- Релейные выходы: 2 канала с типом Form A (N.O.), каждый с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
- Защита от импульсных помех: Устройство оснащено защитой от импульсных помех до 3 кВ, что повышает его надежность в промышленных условиях.
- Диапазоны измерений: Напряжение от 10 до 500 В, ток от 0 до 200 А, частота 50/60 Гц.
- Точность измерений: Класс точности 0,5, обеспечивающий высокую достоверность данных.
- Типы подключения: Поддерживает различные схемы подключения, включая 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT и 1P3W-2CT.
- Измеряемые параметры: Частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 секунда, что обеспечивает своевременное получение информации.
- Рабочие условия: Температурный диапазон от -20 до +70 °C, влажность от 10% до 90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
- Скорость передачи данных: До 115200 бит/с, обеспечивая быструю и надежную передачу данных.
PM-4324-240P идеально подходит для применения в системах мониторинга и управления энергопотреблением на промышленных предприятиях, в коммерческих зданиях и инфраструктурных объектах. Его возможности позволяют эффективно отслеживать и анализировать ключевые электрические параметры, способствуя оптимизации энергопотребления и повышению надежности электроснабжения.
Устройство совместимо с различными системами автоматизации, поддерживающими протокол Modbus RTU, что обеспечивает легкую интеграцию в существующие инфраструктуры. Монтаж на DIN-рейку упрощает установку и обслуживание, а защита от импульсных помех повышает его устойчивость к внешним воздействиям.
Внедрение PM-4324-240P в систему управления энергопотреблением позволяет повысить эффективность эксплуатации оборудования, снизить затраты на электроэнергию и обеспечить более высокий уровень безопасности и надежности электроснабжения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Потребление тока | 6 Вт |
| Количество каналов релейного вывода | 2 |
| Защита от импульсных помех, кВ | 3 |

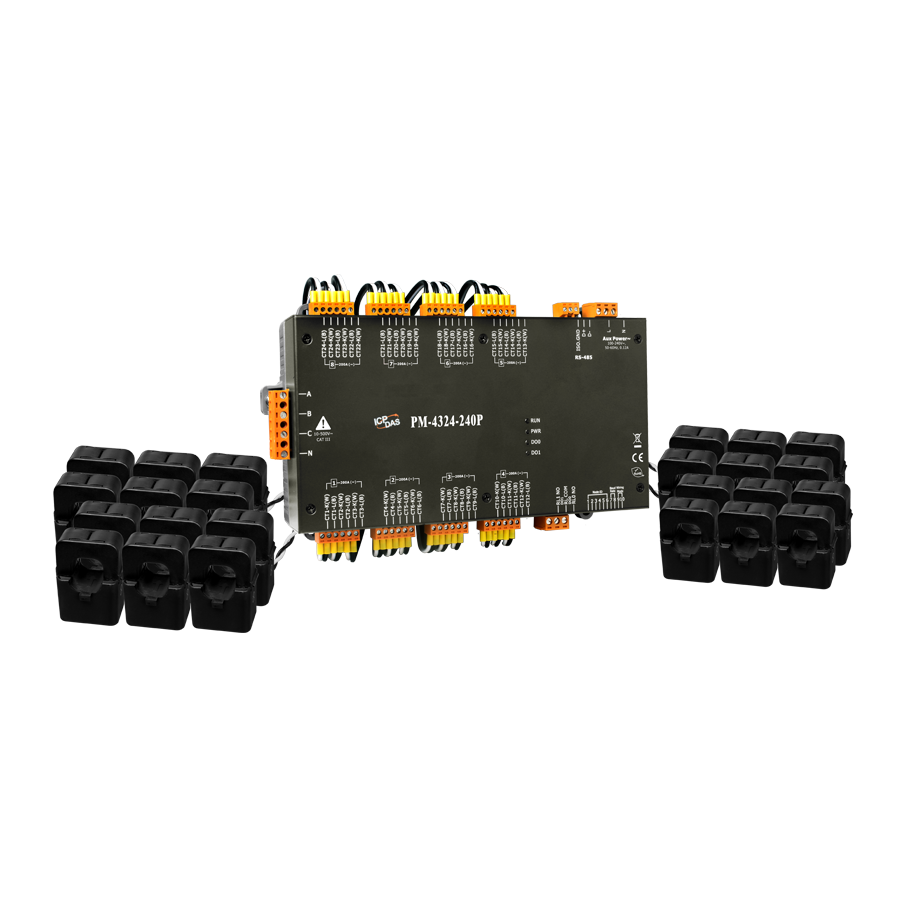

| Параметры трансформатора тока | 200 А; внутренний диаметр 24 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~200 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
