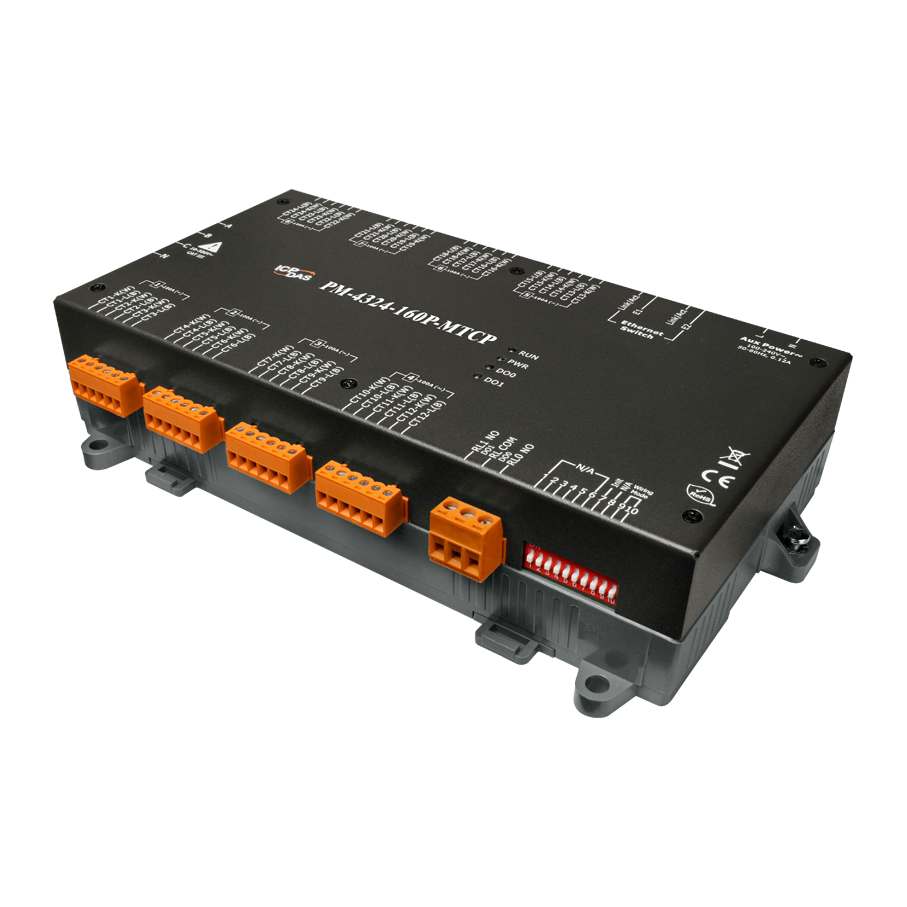

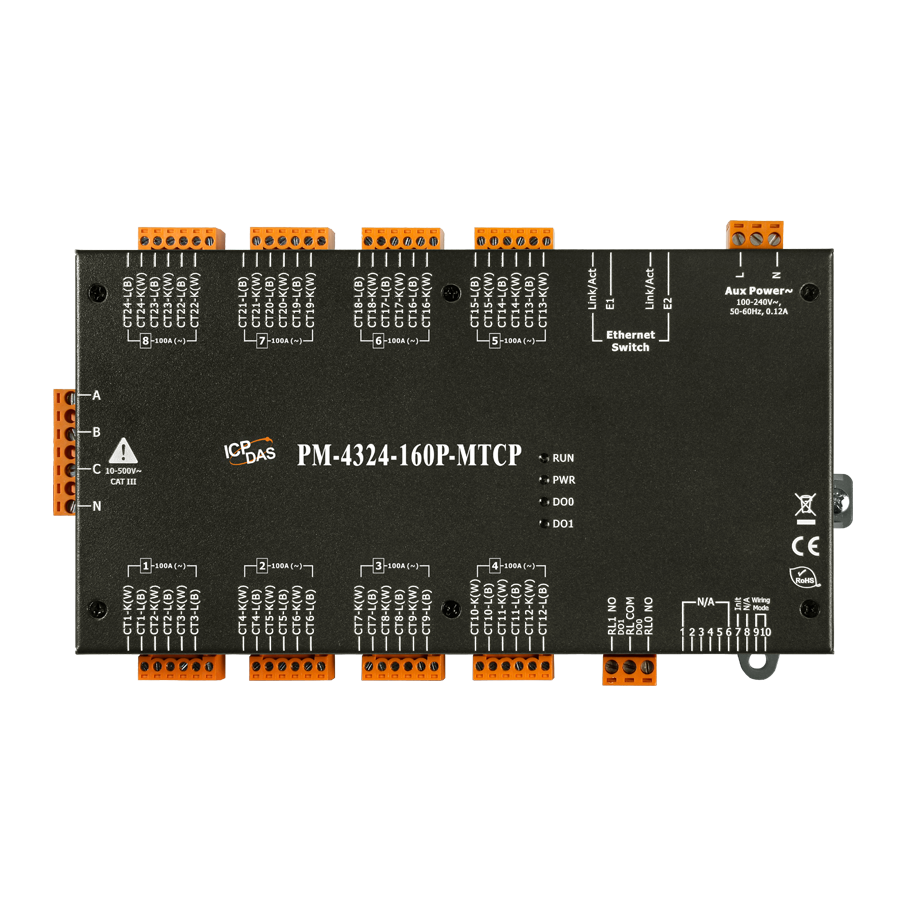

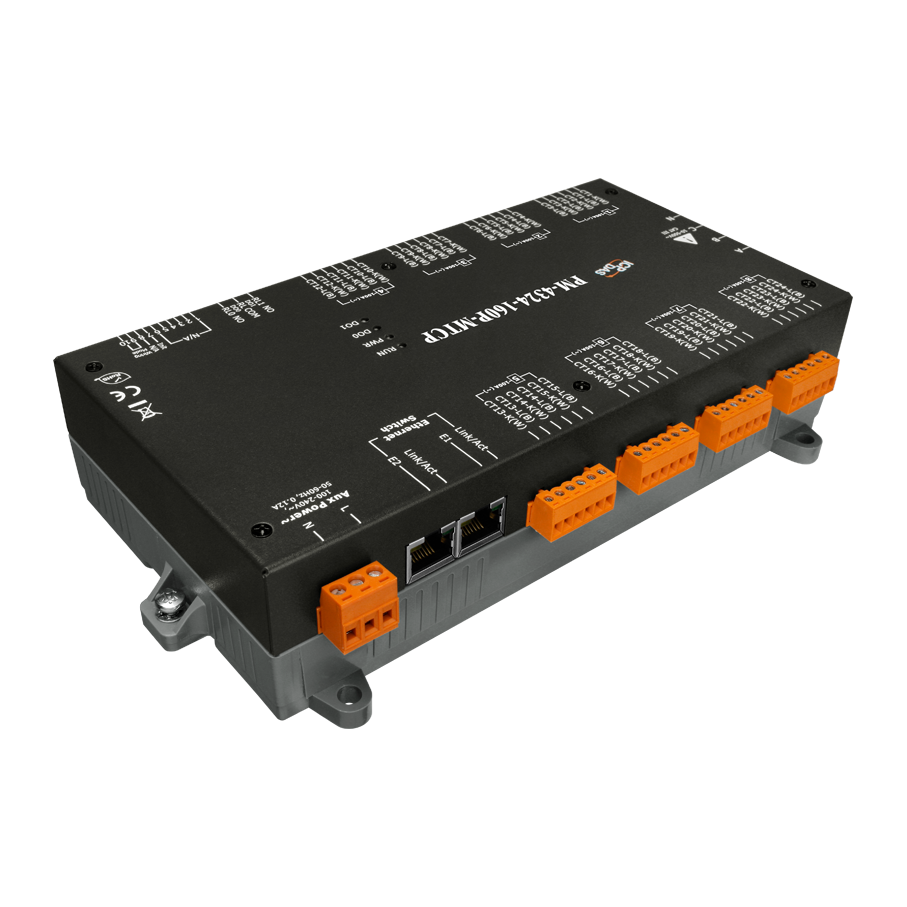

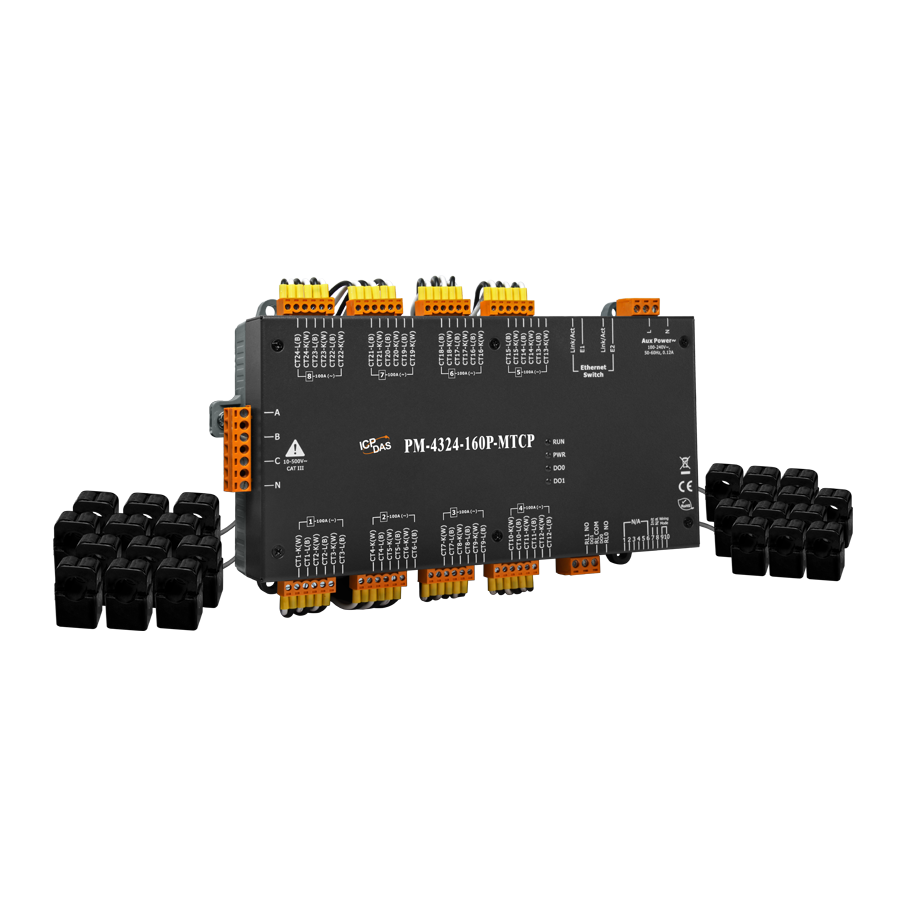

Интеллектуальный многоканальный измеритель параметров сети PM-4324-160P-MTCP от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и передачу данных через протокол Modbus TCP, что делает его идеальным для интеграции в системы автоматизации и управления.
**Ключевые технические особенности:**
- Количество каналов: 8 для трёхфазной сети или 24 для однофазной, что позволяет гибко адаптировать устройство под различные схемы электроснабжения.
- Диапазоны измерений: напряжение от 10 до 500 В и ток от 0 до 100 А, обеспечивая широкий спектр применения в различных электрических системах.
- Измеряемые параметры: истинное среднеквадратическое значение напряжения и тока, активная и полная мощность и энергия, реактивная мощность и энергия, коэффициент мощности и частота, что позволяет всесторонне оценивать состояние электросети.
- Класс точности: 0,5, соответствующий стандартам для промышленных измерений.
- Интерфейсы: два порта Ethernet 10/100 Мбит/с для подключения к сети и передачи данных, а также один COM-порт RS-485 для расширения функциональности.
- Релейные выходы: два канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет реализовывать функции сигнализации или управления на основе измеренных параметров.
- Питание: рабочее напряжение от 85 до 264 В переменного тока, что обеспечивает стабильную работу устройства в различных условиях электроснабжения.
- Условия эксплуатации: рабочая температура от -20 до +70°C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
- Монтаж: на DIN-рейку, что упрощает установку и интеграцию в существующие распределительные щиты и панели управления.
**Области применения и целевая аудитория:**
PM-4324-160P-MTCP предназначен для использования в промышленных предприятиях, энергетических компаниях, коммерческих зданиях и других объектах, где требуется мониторинг и анализ электрических параметров. Он идеально подходит для систем автоматизации, диспетчеризации и управления, а также для проведения энергоаудита и повышения энергоэффективности.
**Преимущества и совместимость:**
- Интеграция: поддержка протокола Modbus TCP обеспечивает совместимость с широким спектром промышленного оборудования и систем SCADA, что упрощает интеграцию в существующие инфраструктуры.
- Надежность: высококачественные компоненты и продвинутая защита от импульсных помех (до 3 кВ) обеспечивают стабильную работу устройства в сложных электромагнитных условиях.
- Гибкость: возможность подключения к различным типам электросетей (трёхфазным и однофазным) и настройка параметров измерений под конкретные задачи пользователя.
- Удобство монтажа: компактные габариты (237×52×134 мм) и стандартный способ монтажа на DIN-рейку позволяют легко интегрировать устройство в ограниченные пространства распределительных щитов и панелей управления.
PM-4324-160P-MTCP от ICP DAS представляет собой надежное и высокоточное решение для мониторинга электрических параметров, обеспечивая эффективный контроль и управление энергопотреблением на различных объектах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Потребление тока | 6 Вт |
| Количество каналов релейного вывода | 2 |
| Параметры трансформатора тока | 100 А; внутренний диаметр 16 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~100 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus TCP |
| Монтаж | На DIN-рейку |
