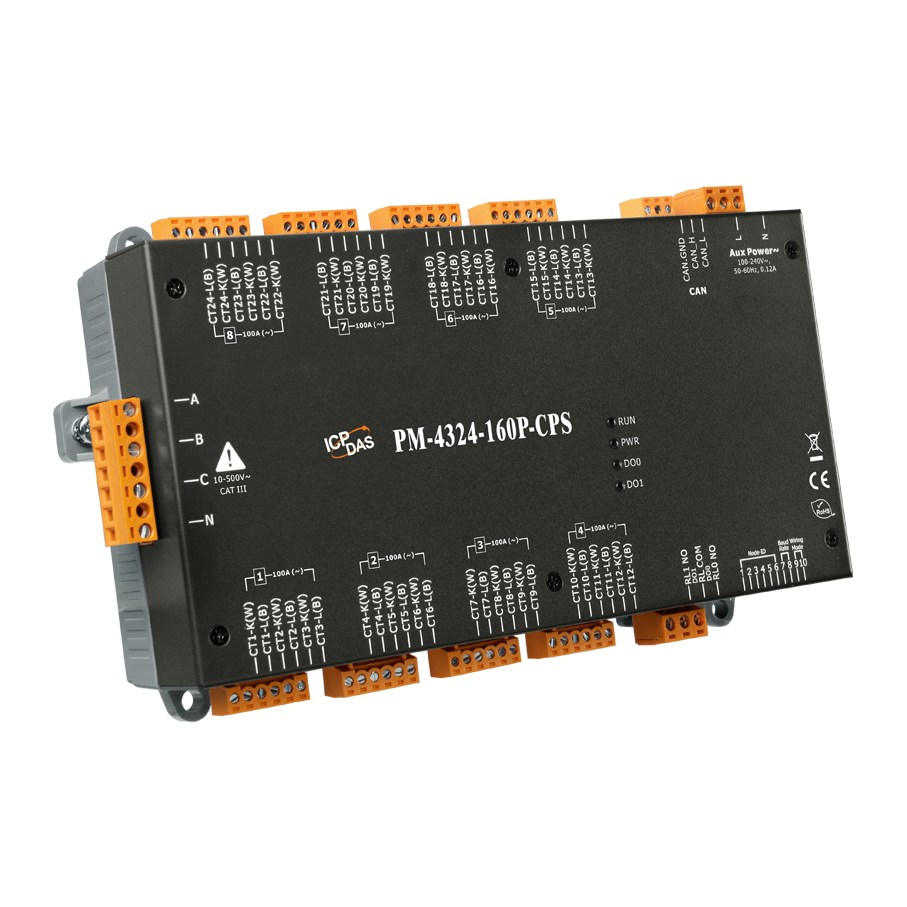

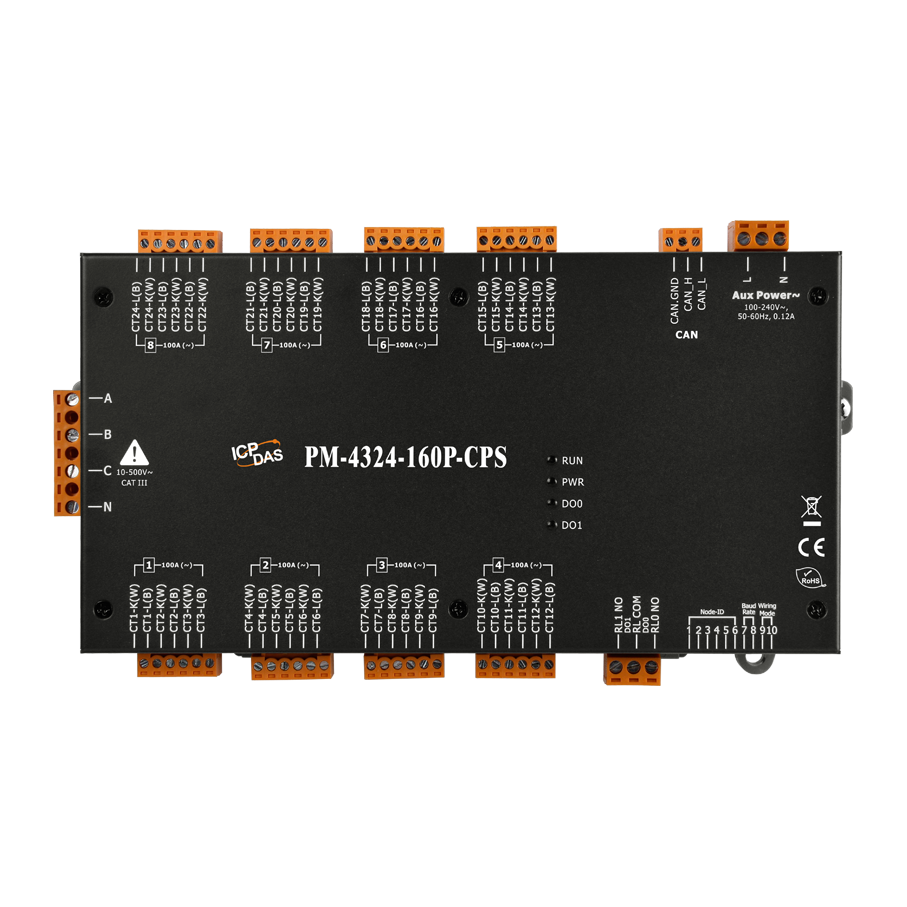

Интеллектуальный многоканальный измеритель параметров сети PM-4324-160P-CPS от компании ICP DAS предназначен для мониторинга электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и анализ различных электрических параметров, что способствует эффективному управлению энергопотреблением и повышению надежности электросетей.
PM-4324-160P-CPS поддерживает подключение до 8 трехфазных цепей или 24 однофазных цепей, что делает его универсальным решением для различных конфигураций электросетей. Прибор измеряет следующие параметры:
- Частота
- Истинное среднеквадратическое значение напряжения (Uскз)
- Истинное среднеквадратическое значение тока (Iскз)
- Активная мощность (кВт)
- Активная энергия (кВт·ч)
- Полная мощность (кВ·А)
- Полная энергия (кВ·А·ч)
- Реактивная мощность (кВ·А·R)
- Реактивная энергия (кВ·А·R·ч)
- Коэффициент мощности
Диапазон измерения напряжения составляет от 10 до 500 В, а тока — от 0 до 100 А, что позволяет эффективно контролировать параметры как низковольтных, так и средневольтных сетей. Прибор оснащен токовыми трансформаторами с внутренним диаметром 24 мм, обеспечивающими точность измерений при различных уровнях тока.
PM-4324-160P-CPS поддерживает протокол CANopen, что обеспечивает высокоскоростную передачу данных со скоростью от 125 до 1000 Кбит/с. Устройство оснащено двумя релейными выходами типа Form A (нормально разомкнутые контакты), каждый из которых способен переключать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Это позволяет интегрировать прибор в системы автоматизации для управления различными процессами.
Корпус прибора выполнен из пластика и предназначен для монтажа на DIN-рейку, что упрощает установку и экономит пространство в распределительных щитах. Устройство функционирует при рабочем напряжении от 85 до 264 В переменного тока и потребляет 6 Вт, что делает его энергоэффективным решением для промышленных объектов.
PM-4324-160P-CPS предназначен для эксплуатации в диапазоне температур от -20 до +70°C и при влажности от 10 до 90% без образования конденсата, что обеспечивает его надежную работу в различных климатических условиях. Скорость обновления данных составляет 1 с, что позволяет оперативно получать актуальную информацию о состоянии электросети.
Устройство совместимо с различными системами автоматизации и управления, поддерживающими протокол CANopen, что обеспечивает гибкость в интеграции и расширяет возможности применения прибора в различных отраслях промышленности и коммерческих сферах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 6 Вт |
| Параметры трансформатора тока | 100 А, внутренний диаметр 24 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~100 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Скорость передачи данных | 125 ~ 1000 Кбит/с |
| Напряжение изоляции, В | 3000 |
| Протоколы | CANopen |
| Монтаж | На DIN-рейку |
