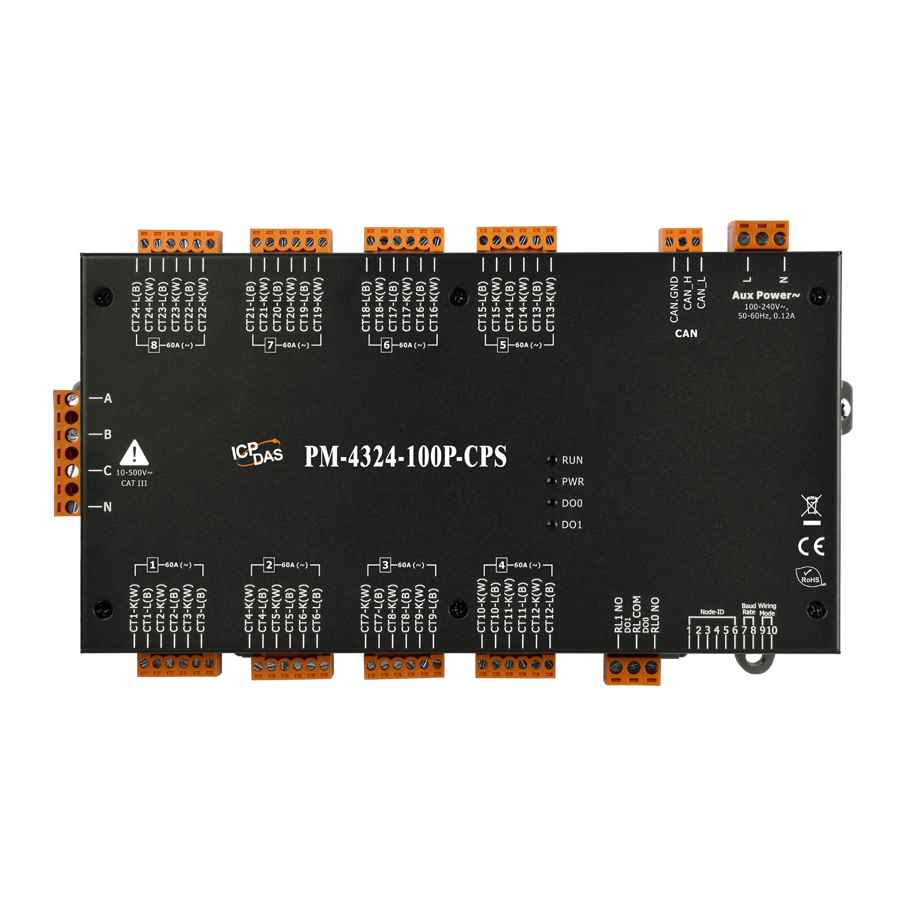

Интеллектуальный многоканальный измеритель параметров сети PM-4324-100P-CPS CANopen, Multi-Circuit P

Интеллектуальный многоканальный измеритель параметров сети PM-4324-100P-CPS от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и передачу данных через протокол CANopen, что делает его идеальным для интеграции в системы автоматизации и управления энергопотреблением.

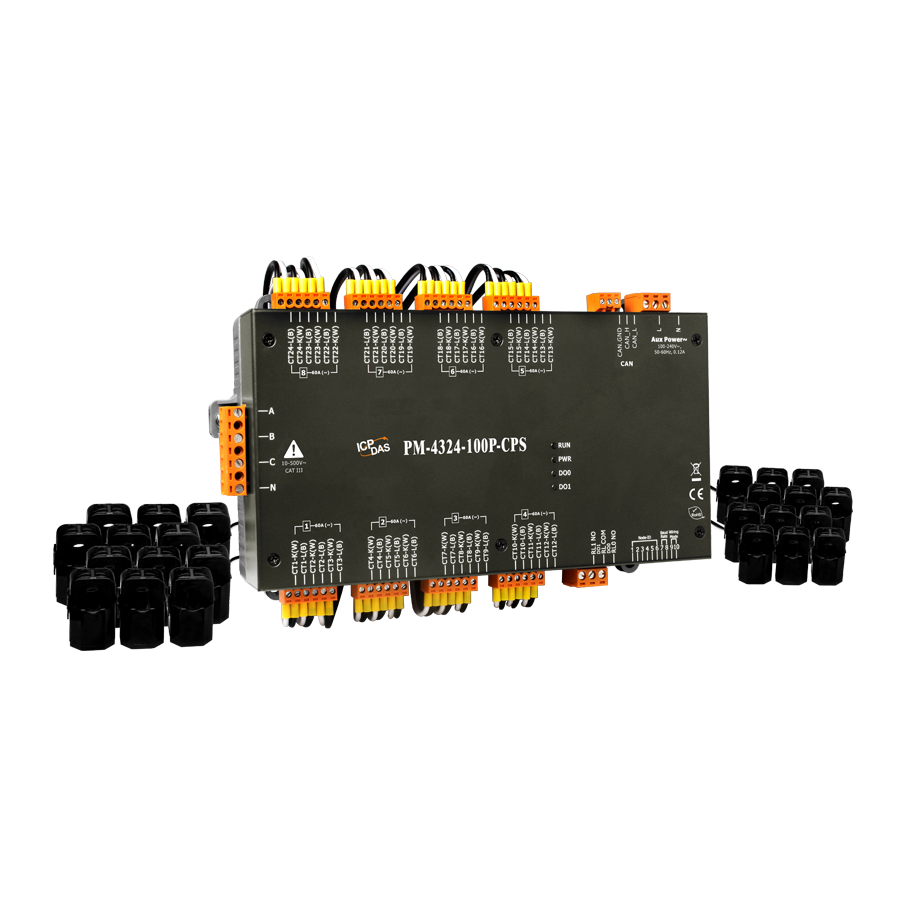

PM-4324-100P-CPS оснащён 8 каналами для трёхфазной сети или 24 каналами для однофазной, что позволяет гибко адаптировать его под различные схемы электроснабжения. В комплект поставки входит токовое кольцо с максимальным номиналом 60 А и внутренним диаметром 10 мм, обеспечивающее точность измерений при различных уровнях тока. Устройство поддерживает диапазон измерения напряжения от 10 до 500 В и тока от 0 до 60 А при частоте 50/60 Гц, с классом точности 0,5. PM-4324-100P-CPS измеряет такие параметры, как частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч) и коэффициент мощности. Частота обновления данных составляет 1 с, что обеспечивает оперативный мониторинг параметров сети.

Устройство оснащено двумя релейными выходами типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать его в системы сигнализации и управления. Рабочее напряжение устройства составляет 85-264 В переменного тока, а потребляемая мощность — 6 Вт, что обеспечивает экономичную эксплуатацию. Условия эксплуатации устройства включают рабочую температуру от -20 до +70 °C и влажность от 10 до 90% без образования конденсата, что делает его пригодным для использования в различных климатических условиях. Корпус устройства выполнен из пластика, а монтаж осуществляется на DIN-рейку, что упрощает установку и обслуживание.

PM-4324-100P-CPS нацелен на предприятия и организации, требующие точного мониторинга и управления электрическими параметрами, включая промышленные предприятия, энергетические компании и объекты с высокими требованиями к качеству электроснабжения. Благодаря поддержке протокола CANopen и возможности интеграции с другими устройствами, такими как концентраторы данных и системы SCADA, устройство обеспечивает гибкость и расширяемость в построении систем автоматизации.

Преимущества PM-4324-100P-CPS включают высокую точность измерений, широкие диапазоны измерения, гибкость в подключении к различным схемам электроснабжения и возможность интеграции в системы автоматизации. Совместимость с протоколом CANopen и наличие релейных выходов расширяют функциональность устройства, позволяя эффективно управлять и контролировать параметры электросети.

Основные характеристики:
