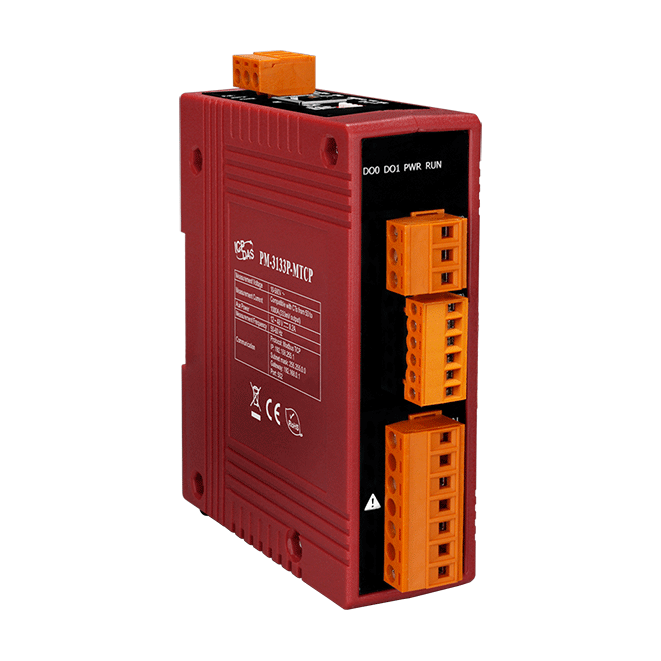

Измеритель PM-3133P-MTCP CR от компании ICP DAS предназначен для точного мониторинга и анализа параметров трехфазных электрических сетей. Это устройство обеспечивает надежное измерение ключевых электрических величин и передачу данных по протоколу Modbus TCP, что делает его идеальным решением для промышленных объектов, требующих постоянного контроля за состоянием электросети.
**Ключевые технические особенности:**
- Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет работать с широким спектром сетевых напряжений.
- Диапазон измерения тока: 0–1000 А, обеспечивая гибкость при подключении различных типов трансформаторов тока.
- Измеряемые параметры: истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности и частота.
- Частота обновления данных: 1 с, что обеспечивает оперативный мониторинг параметров сети.
- Интерфейс связи: Modbus TCP, обеспечивающий высокоскоростную и надежную передачу данных.
- Релейные выходы: 2 канала с типом Form A (N.O.), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы автоматизации для управления состоянием оборудования.
- Электропитание: постоянное напряжение от +12 до +48 В, с потреблением тока 2 Вт, что делает устройство энергоэффективным.
- Условия эксплуатации: рабочая температура от -20 до +70 °C, температура хранения от -25 до +80 °C, рабочая влажность 10–90% без образования конденсата, что обеспечивает надежную работу в различных климатических условиях.
- Габаритные размеры: 127×105×33 мм, монтаж на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.
**Области применения и целевая аудитория:**
Измеритель PM-3133P-MTCP CR предназначен для использования в промышленных предприятиях, энергетических компаниях, а также в системах автоматизации зданий и сооружений. Он идеально подходит для мониторинга и анализа параметров трехфазных электрических сетей, что позволяет своевременно выявлять отклонения и предотвращать возможные неисправности. Целевая аудитория включает инженеров-электриков, специалистов по автоматизации, а также компании, занимающиеся проектированием и обслуживанием энергетических систем.
**Преимущества и совместимость:**
- Высокая точность измерений: класс точности 1 обеспечивает достоверные данные для анализа и принятия решений.
- Гибкость подключения: поддержка различных типов подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT) позволяет адаптировать устройство под конкретные требования системы.
- Интеграция с системами автоматизации: наличие релейных выходов и поддержки протокола Modbus TCP позволяет интегрировать измеритель в существующие системы управления и мониторинга.
- Надежность и долговечность: пластиковый корпус и защита от импульсных помех до 3 кВ обеспечивают устойчивость устройства к внешним воздействиям и долговечность в эксплуатации.
Измеритель PM-3133P-MTCP CR от ICP DAS представляет собой надежное и высокоточное решение для мониторинга параметров трехфазных электрических сетей, обеспечивая эффективный контроль и управление энергетическими ресурсами на промышленных объектах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Параметры трансформатора тока | Нет |
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~1000 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
