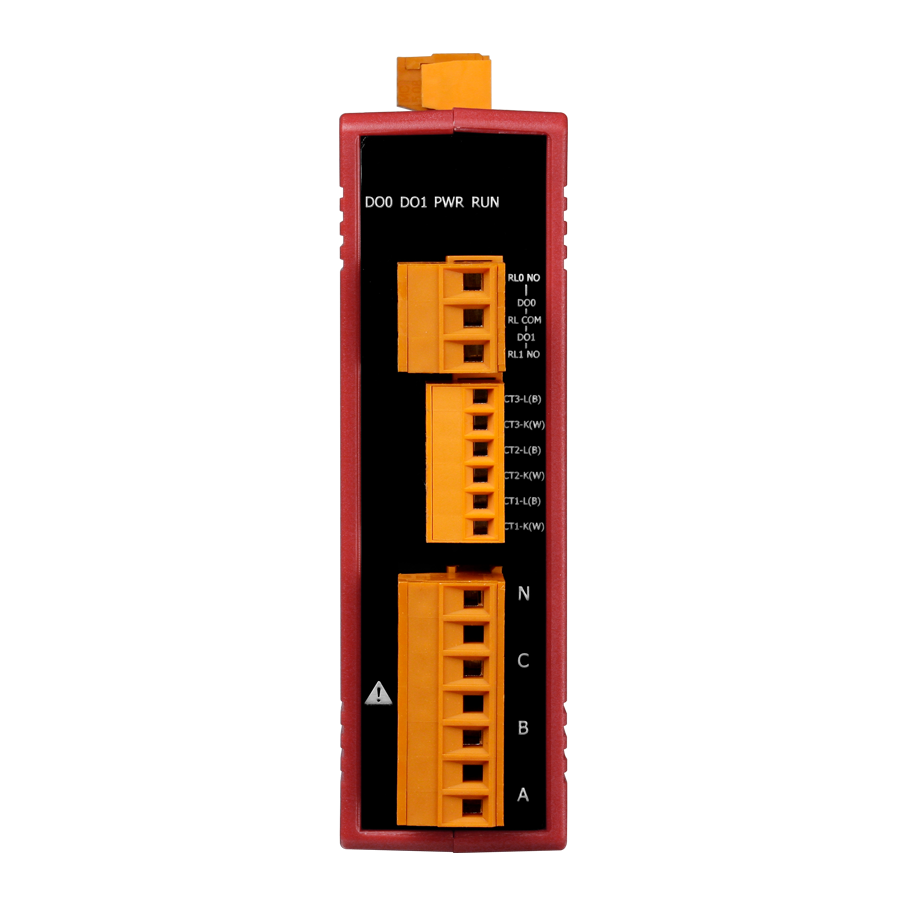

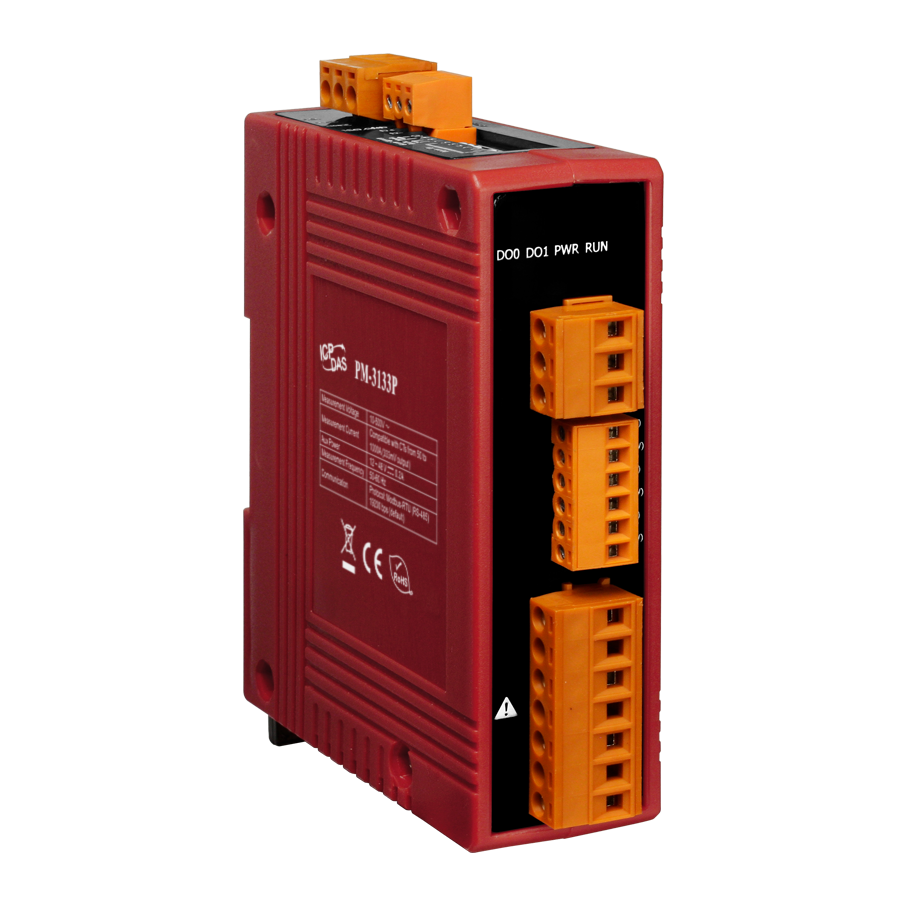

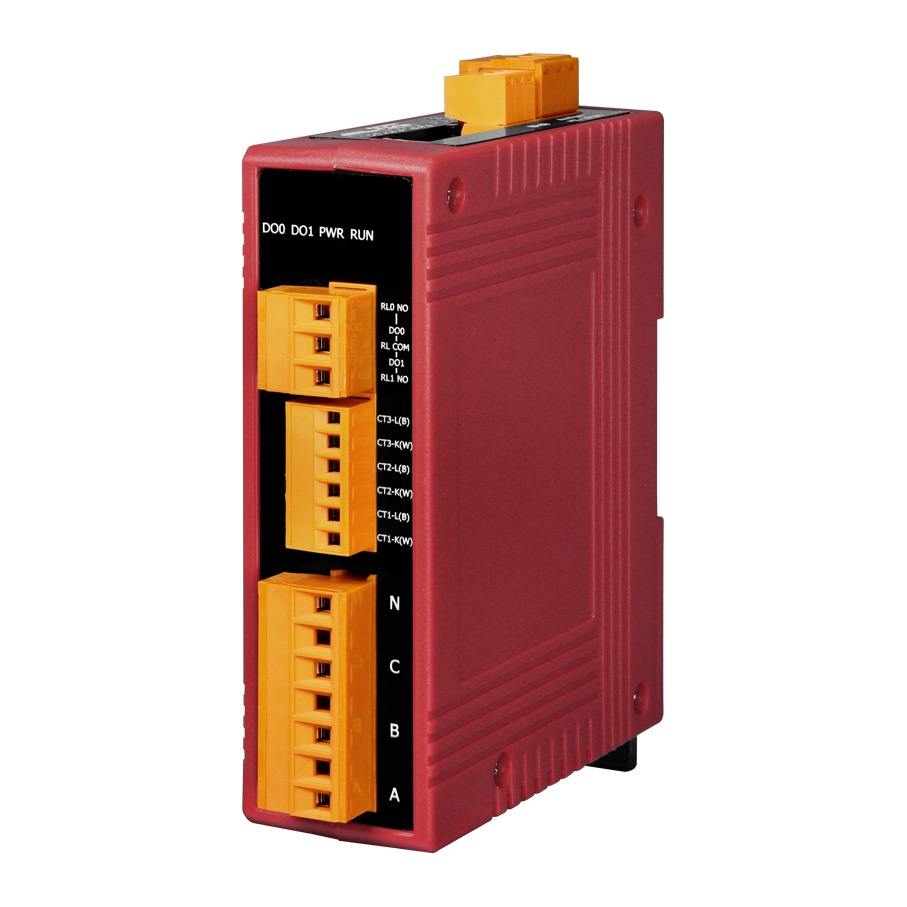

Интеллектуальный измеритель параметров трехфазной сети PM-3133P от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает измерение ключевых показателей трехфазных систем, включая напряжение, ток, активную и реактивную мощность, а также коэффициент мощности, что позволяет эффективно управлять энергопотреблением и повышать надежность электроснабжения.
**Ключевые технические особенности:**
- Диапазон измерения напряжения: 10–500 В переменного тока, что обеспечивает гибкость при подключении к различным системам.
- Диапазон измерения тока: 0–1000 А, позволяя мониторить как низкие, так и высокие уровни тока в сети.
- Частота измерения: 50/60 Гц, соответствующая стандартам большинства электрических систем.
- Класс точности: 1, обеспечивающий высокую достоверность измерений для точного анализа.
- Типы подключений: поддержка различных схем подключения, включая 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT и 1P3W-2CT, что делает устройство универсальным для различных конфигураций сетей.
- Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 с, обеспечивая оперативный мониторинг параметров сети.
- Интерфейс связи: Modbus RTU, обеспечивающий совместимость с широким спектром промышленного оборудования и систем автоматизации.
- Релейные выходы: 2 канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы сигнализации и управления.

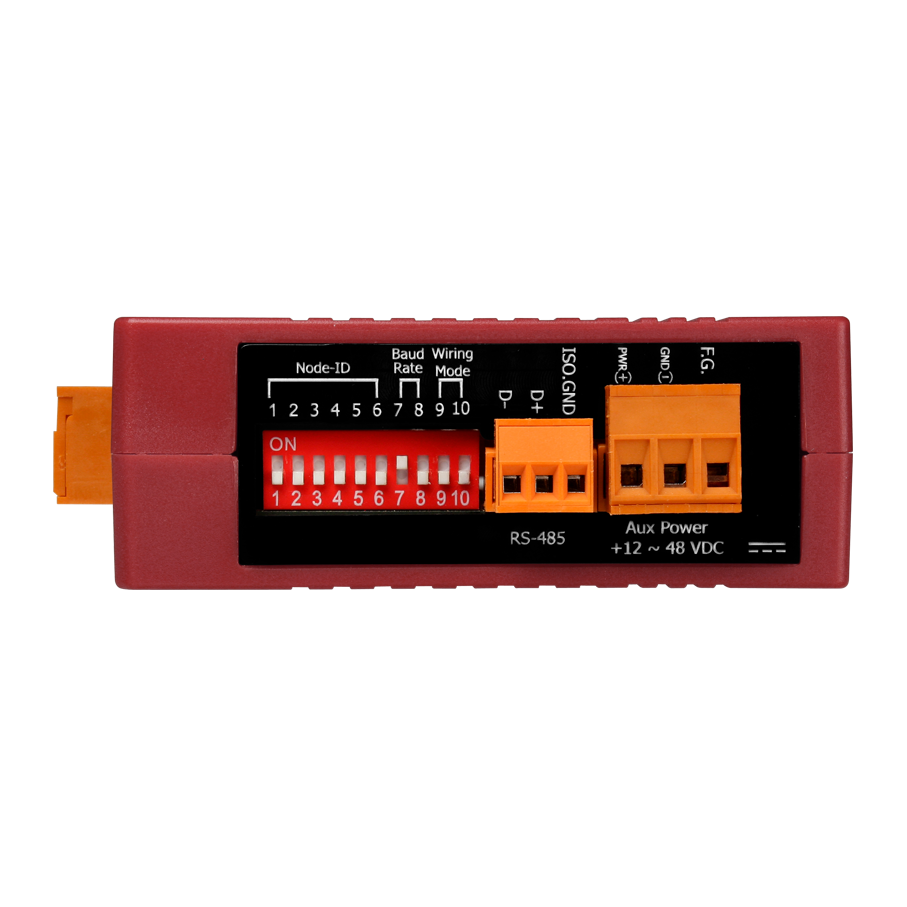

- Питание: рабочее напряжение +12 ~ +48 В, потребление тока 2 Вт, что обеспечивает низкое энергопотребление устройства.
- Условия эксплуатации: рабочая температура от -20 до +70 °C, рабочая влажность 10–90% без образования конденсата, что позволяет использовать устройство в различных климатических условиях.
- Габаритные размеры: 127×105×33 мм, монтаж на DIN-рейку, что упрощает установку и экономит пространство в распределительных щитах.
**Области применения и целевая аудитория:**
PM-3133P идеально подходит для использования в промышленных предприятиях, энергетических компаниях, а также в системах управления зданием (BMS) и автоматизации производственных процессов. Специалисты по эксплуатации и техническому обслуживанию оценят его за точность измерений и простоту интеграции в существующие системы мониторинга и управления энергопотреблением.
**Преимущества и совместимость:**
- Высокая точность измерений: класс точности 1 обеспечивает надежные данные для анализа и принятия решений.
- Универсальность подключения: поддержка различных схем подключения и широкий диапазон измеряемых параметров делают устройство гибким инструментом для различных приложений.
- Интеграция с системами автоматизации: интерфейс Modbus RTU обеспечивает совместимость с большинством промышленных контроллеров и SCADA-систем.
- Надежность в эксплуатации: широкий диапазон рабочих температур и влажности, а также защита от импульсных помех до 3 кВ гарантируют стабильную работу устройства в сложных условиях.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
Интеллектуальный измеритель параметров трехфазной сети PM-3133P от ICP DAS представляет собой надежное и точное решение для мониторинга и анализа электрических параметров, способствующее эффективному управлению энергопотреблением и повышению надежности электроснабжения на промышленных и коммерческих объектах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Параметры трансформатора тока | Нет |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~1000 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
