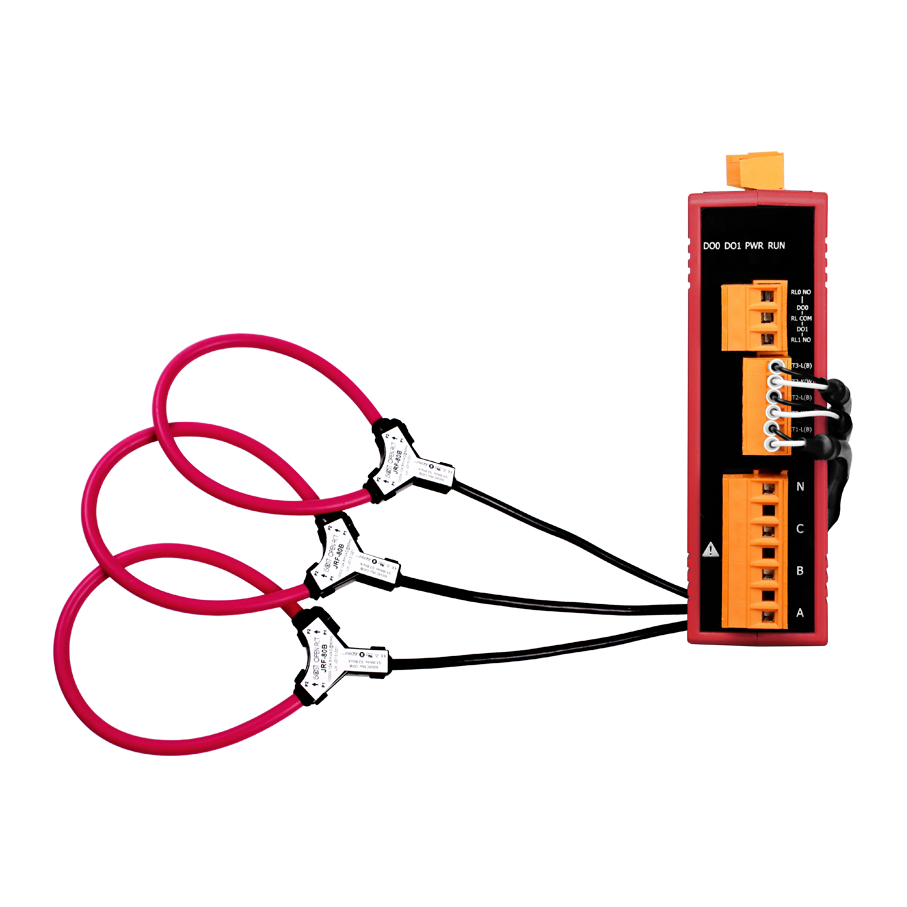

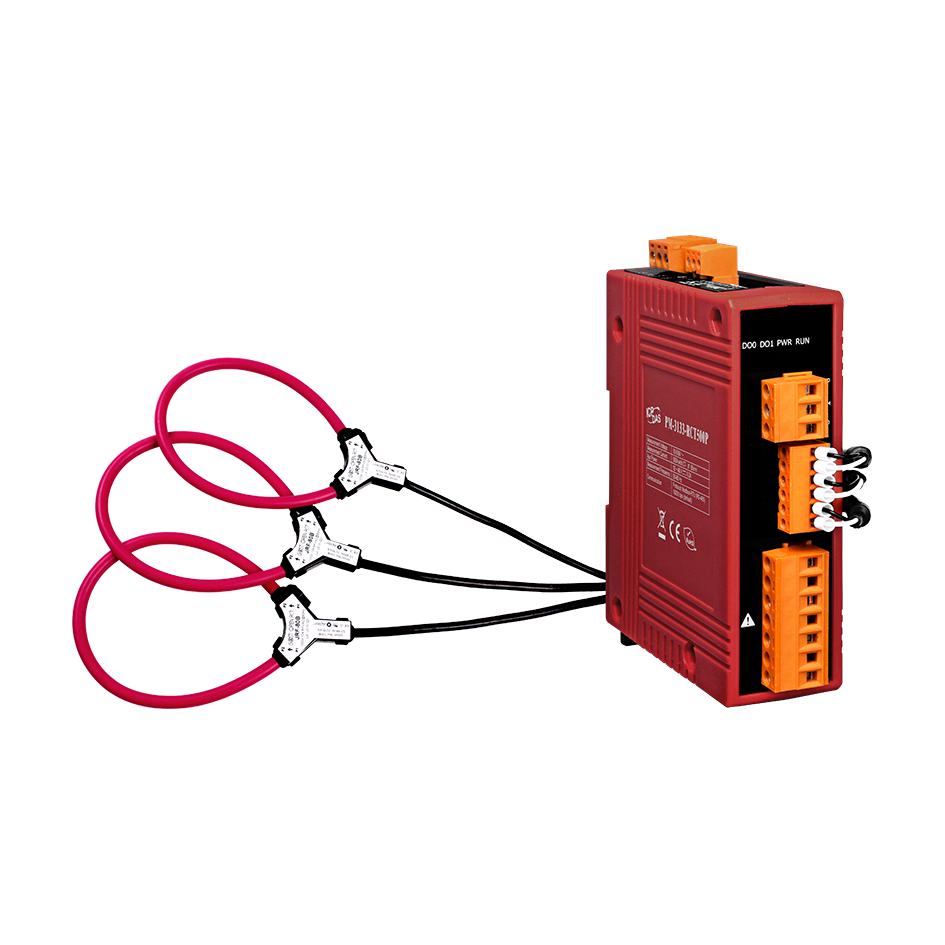

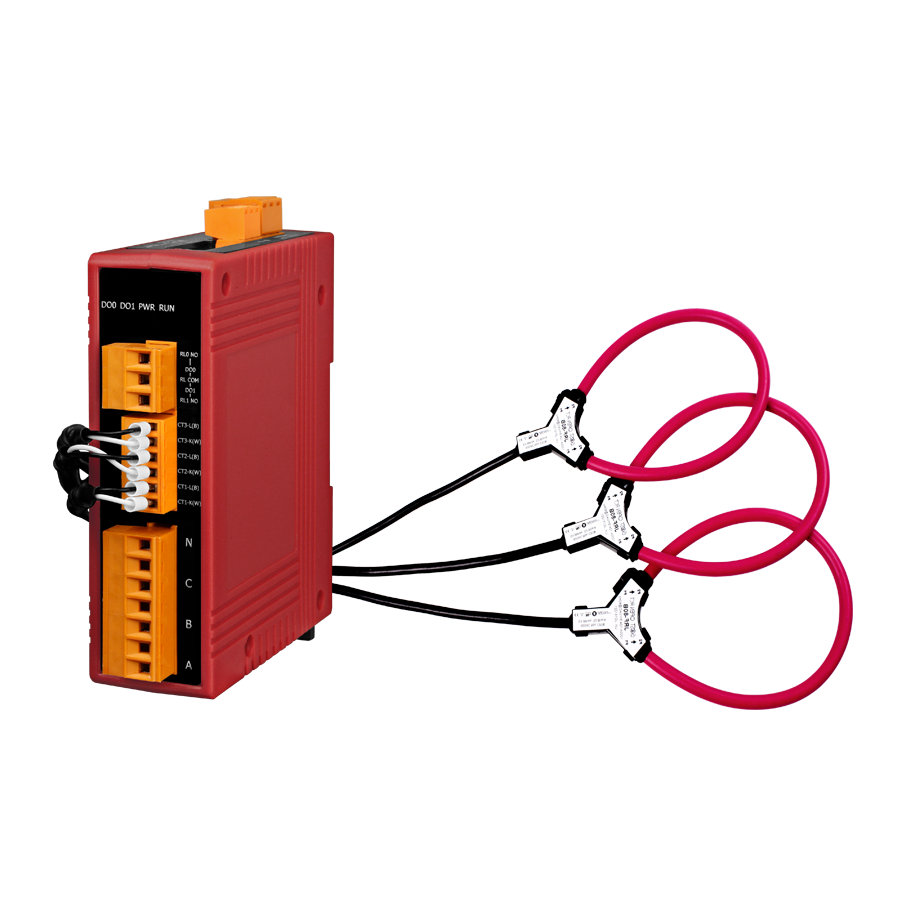

Измеритель PM-3133-RCT500P-CPS CR от компании ICP DAS предназначен для точного мониторинга и анализа параметров трехфазных электрических сетей. Устройство оснащено катушкой Роговского с максимальным током 500 А, что обеспечивает высокую точность измерений в широком диапазоне токов.
Ключевыми техническими характеристиками являются:
- Диапазон измерения напряжения: 10–500 В.
- Диапазон измерения тока: 0–500 А.
- Измеряемая частота: 50/60 Гц.
- Класс точности: 1.
- Тип подключения: 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT.
- Измеряемые параметры: истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности, частота.
- Частота обновления данных: 1 с.
- Скорость передачи данных: 125–1000 Кбит/с.
- Напряжение изоляции: 3000 В.
- Протоколы: CANopen.
- Количество каналов релейного вывода: 2.
- Тип каналов релейного вывода: Form A (N.O.).
- Нагрузочная способность реле: 5 А при 250 В перем., 5 А при 30 В пост.
- Рабочее напряжение: +12 ~ +48 В.
- Рабочая влажность: 10 ~ 90%, без образования конденсата.
- Рабочая температура: -20 ~ +70 °C.
- Температура хранения: -25 ~ +80 °C.
- Материал корпуса: пластик.
- Габаритные размеры: 127×105×33 мм.
- Монтаж: на DIN-рейку.
Устройство предназначено для применения в промышленных и коммерческих объектах, где требуется мониторинг и управление параметрами трехфазных электрических сетей. Благодаря точным измерениям и возможности интеграции с системами управления через протокол CANopen, PM-3133-RCT500P-CPS CR обеспечивает эффективный контроль за энергопотреблением и оперативное реагирование на отклонения.
Среди преимуществ устройства можно отметить:
- Высокая точность измерений благодаря катушке Роговского с максимальным током 500 А.
- Гибкость подключения к различным типам трехфазных сетей.
- Интеграция с системами управления через протокол CANopen.
- Надежность в широком диапазоне рабочих температур и влажности.
- Компактные размеры и возможность монтажа на DIN-рейку.
PM-3133-RCT500P-CPS CR является надежным решением для предприятий, стремящихся повысить эффективность управления энергопотреблением и обеспечить стабильную работу электрических сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Параметры трансформатора тока | Катушка Роговского 500 А |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~500 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Скорость передачи данных | 125 ~ 1000 Кбит/с |
| Напряжение изоляции, В | 3000 |
| Протоколы | CANopen |
| Монтаж | На DIN-рейку |
