Измеритель PM-3133-RCT4000P CR Modbus RTU, 3-phase power meter, 4000A Rogowski Coil CT (Inside diame

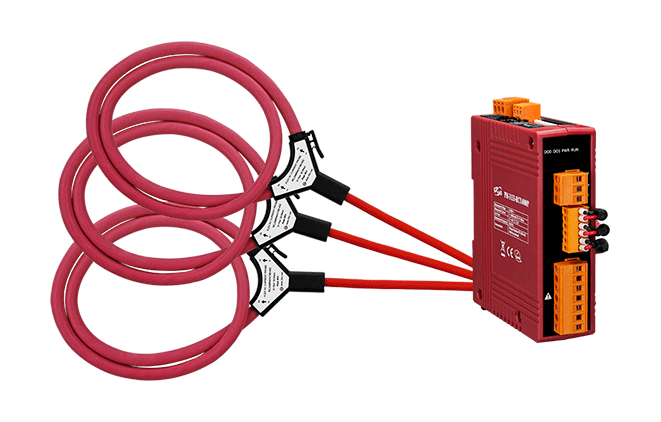

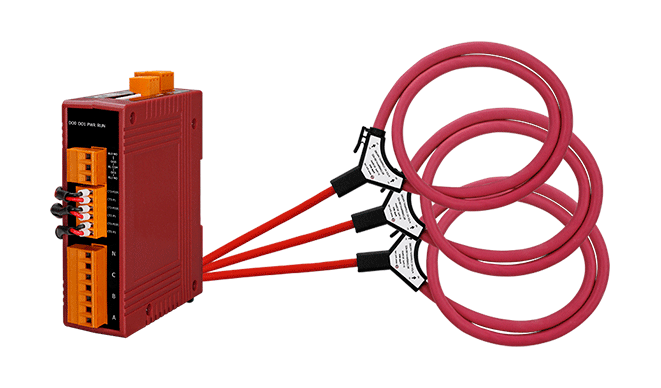

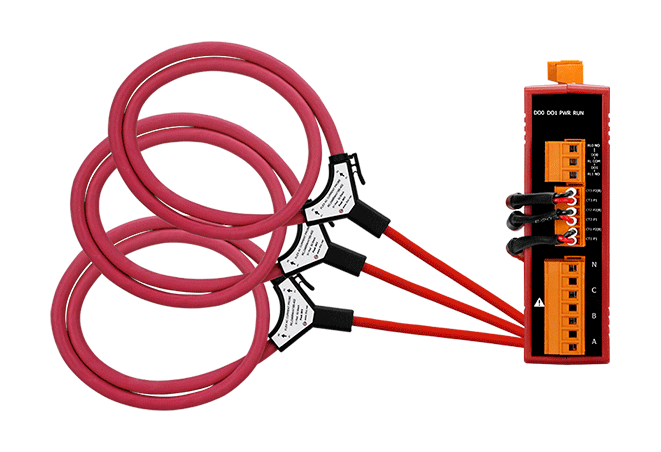

Измеритель PM-3133-RCT4000P CR от компании ICP DAS предназначен для точного мониторинга и анализа параметров трехфазных электрических сетей. Оснащенный катушкой Роговского с внутренним диаметром 185 мм и номинальным током 4000 А, устройство обеспечивает высокую точность измерений при установке в труднодоступных местах, где традиционные трансформаторы тока могут быть неудобны для монтажа.

Ключевые технические особенности устройства включают:

• Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет работать с широким спектром электрических сетей.
• Диапазон измерения тока: 5–4000 А, обеспечивая гибкость при мониторинге различных уровней тока.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 с, что обеспечивает оперативное реагирование на изменения в сети.
• Протокол связи: Modbus RTU, обеспечивающий совместимость с широким спектром промышленного оборудования.
• Релейные выходы: 2 канала типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы автоматизации для управления нагрузками или сигнализации.
• Рабочие условия: температура от -20 до +70 °C, влажность 10–90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Габаритные размеры: 127×105×33 мм, монтаж на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.

Области применения PM-3133-RCT4000P CR включают:

• Промышленные предприятия: для мониторинга и управления электросетями, повышения энергоэффективности и предотвращения аварийных ситуаций.
• Энергетические компании: для учета и анализа потребления электроэнергии на различных объектах.
• Системы автоматизации зданий: для интеграции в системы управления энергопотреблением и обеспечения надежности электроснабжения.

Преимущества устройства:

• Высокая точность измерений: класс точности 1 обеспечивает достоверные данные для анализа и принятия решений.
• Гибкость установки: катушка Роговского позволяет устанавливать измеритель в местах с ограниченным пространством или сложным доступом.
• Интеграция в системы автоматизации: релейные выходы и поддержка протокола Modbus RTU позволяют легко интегрировать устройство в существующие системы управления.
• Широкий диапазон рабочих условий: устройство функционирует в широком диапазоне температур и влажности, что делает его универсальным для различных условий эксплуатации.

PM-3133-RCT4000P CR от ICP DAS представляет собой надежное и высокоточное решение для мониторинга параметров трехфазных электрических сетей, обеспечивая эффективное управление энергопотреблением и повышение надежности электроснабжения на промышленных объектах.

Основные характеристики:
