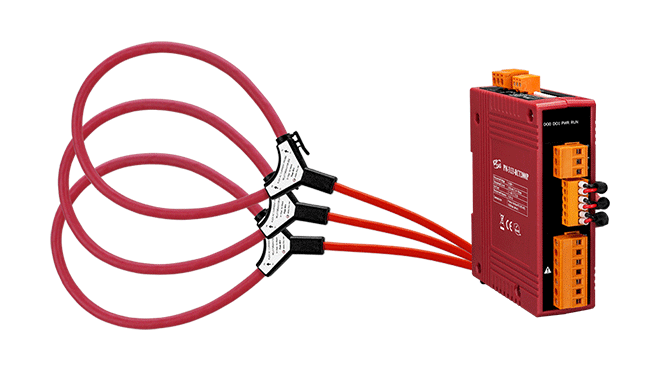

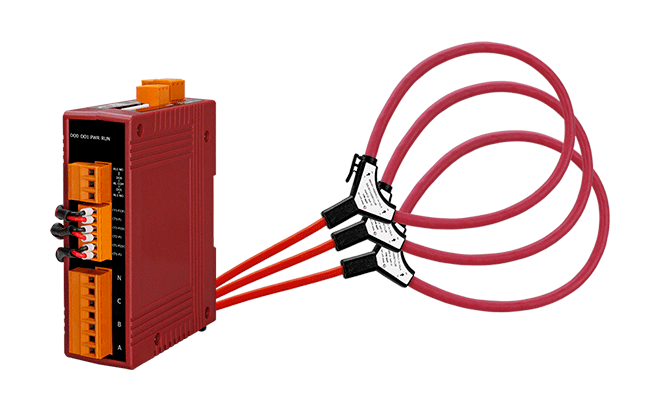

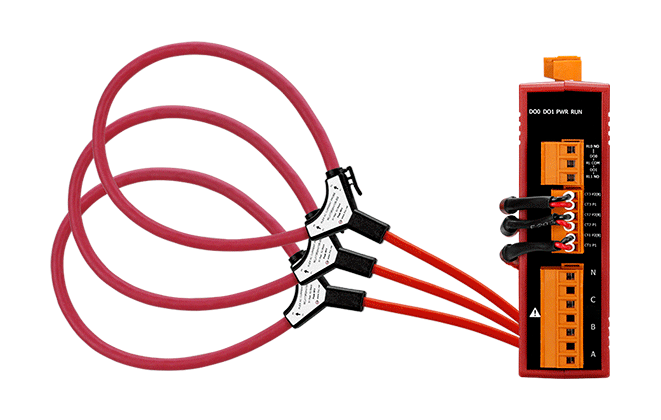

Измеритель PM-3133-RCT2000P CR от компании ICP DAS предназначен для точного мониторинга параметров трехфазных электрических сетей. Устройство оснащено катушкой Роговского с внутренним диаметром 105 мм, что обеспечивает гибкость при установке и возможность измерения токов до 2000 А.
Ключевые технические особенности включают:
- Диапазон измерения напряжения: 10–500 В переменного тока.
- Диапазон измерения тока: 0–2000 А.
- Измеряемые параметры: истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности, частота.
- Частота обновления данных: 1 с.
- Интерфейс связи: Modbus RTU.
- Релейный вывод: 2 канала (Form A, нормально открытые контакты) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
- Питание: 12–48 В постоянного тока, потребление тока 2 Вт.
- Условия эксплуатации: рабочая температура от –20 до +70 °C, влажность 10–90% без конденсации.
- Габаритные размеры: 127×105×33 мм.
- Монтаж: на DIN-рейку.
Устройство предназначено для применения в промышленных и коммерческих объектах, где требуется мониторинг и управление параметрами трехфазных электрических сетей. Благодаря высокой точности измерений и широкому диапазону измеряемых токов и напряжений, PM-3133-RCT2000P CR идеально подходит для интеграции в системы автоматизации зданий, управления энергопотреблением и мониторинга состояния оборудования.
Преимущества устройства включают гибкость установки благодаря катушке Роговского, возможность интеграции с различными системами автоматизации через протокол Modbus RTU, а также наличие релейных выходов для управления внешними устройствами, такими как сигнализация или системы защиты. Устройство совместимо с различными типами трансформаторов тока, что расширяет возможности его применения в различных сферах промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Параметры трансформатора тока | Катушка Роговского 2000 А |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~2000 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
