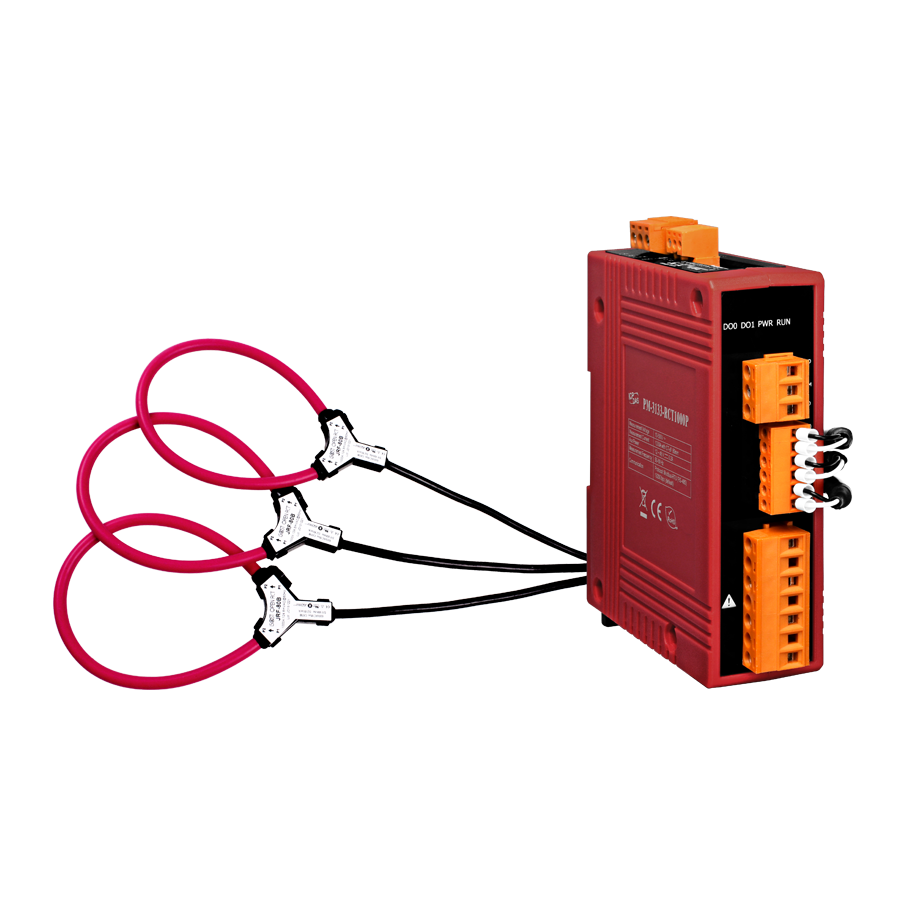

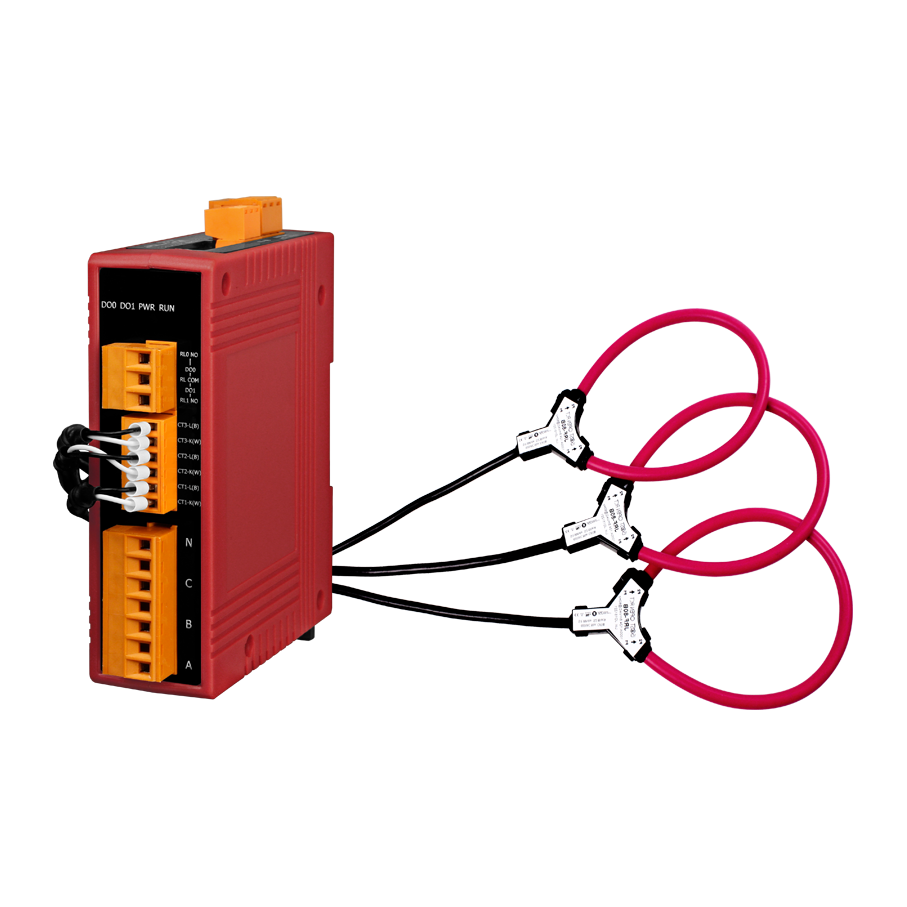

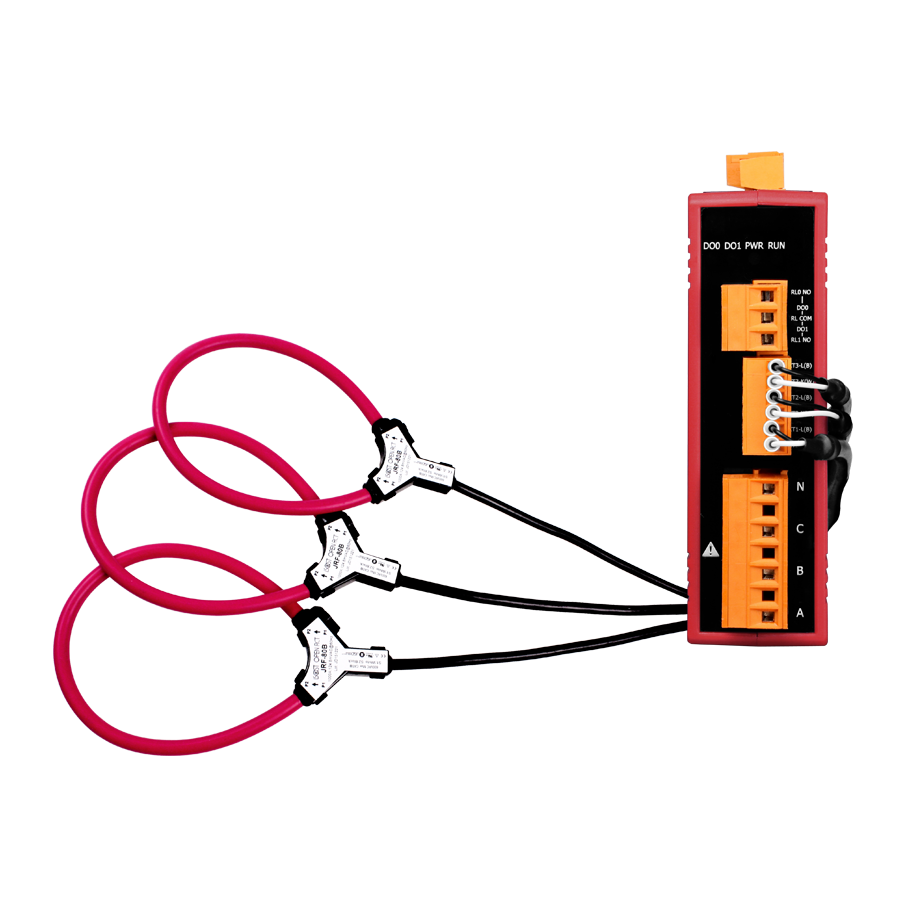

Интеллектуальный измеритель параметров трехфазной сети PM-3133-RCT1000P от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство оснащено катушкой Роговского, обеспечивающей измерение тока до 1000 А, что делает его идеальным для применения в высоконагруженных электрических системах.
Ключевые технические особенности PM-3133-RCT1000P включают:
- Диапазон измерения напряжения: 10–500 В, что позволяет контролировать широкий спектр рабочих напряжений.
- Диапазон измерения тока: 0–1000 А, обеспечивая гибкость в мониторинге различных уровней тока.
- Измеряемая частота: 50/60 Гц, соответствующая стандартам электросетей.
- Класс точности: 1, гарантируя высокую достоверность измерений.
- Тип подключения: Поддержка различных схем подключения, включая 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT и 1P3W-2CT, что обеспечивает универсальность установки.
- Измеряемые параметры: Частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 с, обеспечивая оперативное получение информации.
- Протокол: Modbus RTU, обеспечивающий совместимость с широким спектром промышленного оборудования.
- Монтаж: На DIN-рейку, упрощая установку и обслуживание.
- Рабочие условия: Температурный диапазон от -20 до +70 °C, влажность 10–90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
- Материал корпуса: Пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
- Защита от импульсных помех: 3 кВ, повышая надежность работы в условиях электромагнитных помех.
- Скорость передачи данных: До 115200 бит/с, обеспечивая быструю передачу информации.
- Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что расширяет возможности управления внешними устройствами.
- Рабочее напряжение: +12 ~ +48 В, обеспечивая гибкость в выборе источника питания.
- Изоляция последовательной линии: 3 кВ, повышая безопасность эксплуатации.
PM-3133-RCT1000P идеально подходит для применения в промышленных предприятиях, энергетических компаниях, а также в системах управления зданием, где требуется надежный мониторинг электрических параметров. Благодаря поддержке протокола Modbus RTU, устройство легко интегрируется в существующие системы автоматизации и SCADA, обеспечивая централизованный сбор и анализ данных.
Среди преимуществ PM-3133-RCT1000P можно отметить:
- Универсальность подключения: Поддержка различных схем подключения позволяет адаптировать устройство под конкретные требования системы.
- Высокая точность измерений: Класс точности 1 гарантирует достоверность получаемых данных.
- Гибкость в установке: Компактные размеры и монтаж на DIN-рейку упрощают процесс установки и обслуживания.
- Надежность в эксплуатации: Широкий диапазон рабочих температур и защита от импульсных помех обеспечивают стабильную работу устройства в различных условиях.
- Интеграция с промышленным оборудованием: Поддержка протокола Modbus RTU обеспечивает совместимость с широким спектром промышленного оборудования.
PM-3133-RCT1000P от ICP DAS представляет собой надежное и высокоточное решение для мониторинга электрических параметров в промышленных и коммерческих объектах, обеспечивая эффективное управление и контроль за состоянием электрических систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Параметры трансформатора тока | Катушка Роговского 1000 А |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~1000 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
