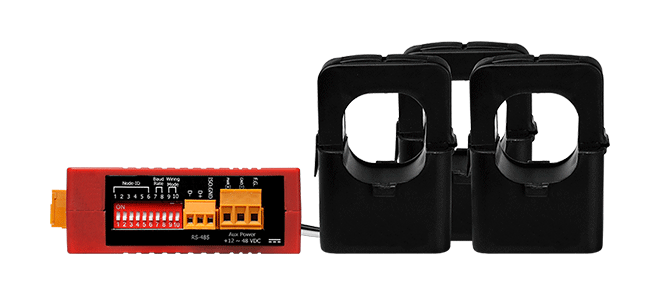

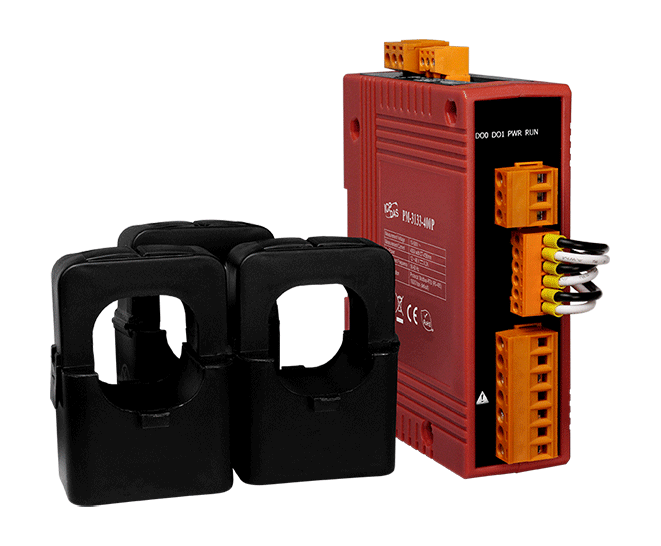

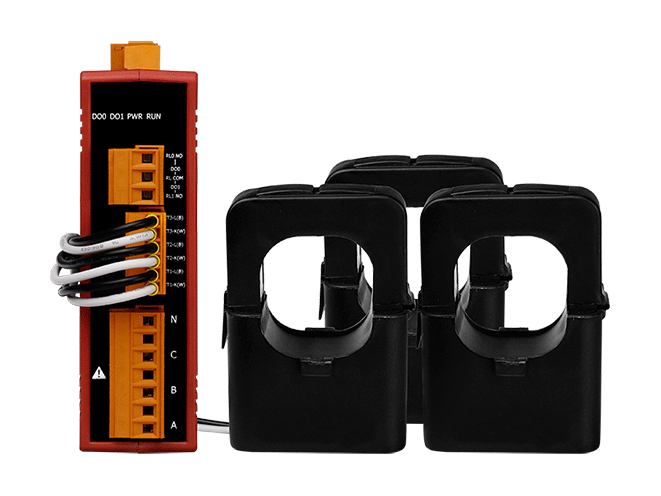

Интеллектуальный измеритель параметров трехфазной сети PM-3133-400P от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает измерение ключевых показателей, таких как активная и реактивная мощность, напряжение, ток и коэффициент мощности, что позволяет эффективно управлять энергопотреблением и повышать надежность электроснабжения.
Ключевые технические особенности PM-3133-400P включают:
- Диапазон измерения напряжения: 10–500 В, что обеспечивает гибкость при подключении к различным системам электроснабжения.
- Диапазон измерения тока: 0–400 А, с использованием токового кольца внутренним диаметром 36 мм, позволяющим проводить измерения без необходимости разрыва цепи.
- Частота сети: 50/60 Гц, что соответствует стандартам большинства промышленных объектов.
- Класс точности: 0,5, обеспечивающий высокую достоверность измерений.
- Интерфейс связи: Modbus RTU, обеспечивающий надежную интеграцию с системами автоматизации и SCADA.
- Релейные выходы: 2 канала Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, позволяющие реализовывать функции сигнализации и управления.
- Питание: Рабочее напряжение от +12 до +48 В с потреблением тока 2 Вт, что делает устройство энергоэффективным.
- Условия эксплуатации: Рабочая температура от -20 до +70 °C и влажность от 10 до 90% без конденсации, что позволяет использовать прибор в различных климатических условиях.
- Габаритные размеры: 127×105×33 мм, что обеспечивает удобство монтажа на DIN-рейку и экономит пространство в распределительных щитах.
PM-3133-400P идеально подходит для применения в следующих областях:
- Промышленные предприятия: для мониторинга и управления энергопотреблением, повышения эффективности работы оборудования и снижения эксплуатационных расходов.
- Энергетические компании: для контроля параметров электросети, обеспечения надежности и качества электроснабжения.
- Коммерческие здания: для учета и оптимизации потребления электроэнергии, а также для реализации систем автоматизации зданий.
- Системы автоматизации и SCADA: для интеграции в системы управления и мониторинга, обеспечивая централизованный контроль за состоянием электросети.
Преимущества PM-3133-400P включают:
- Высокая точность измерений: класс точности 0,5 обеспечивает достоверные данные для анализа и принятия решений.
- Гибкость подключения: поддержка различных типов подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT) позволяет использовать устройство в различных схемах электроснабжения.
- Надежность: защита от импульсных помех до 3 кВ и изоляция последовательной линии до 3 кВ обеспечивают устойчивую работу в условиях электромагнитных помех.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
- Энергоэффективность: низкое потребление тока (2 Вт) снижает общие эксплуатационные расходы.
Совместимость с другими устройствами и системами автоматизации достигается благодаря использованию стандарта Modbus RTU, широко поддерживаемого в промышленной автоматизации. Это позволяет интегрировать PM-3133-400P в существующие системы управления и мониторинга без необходимости значительных изменений в инфраструктуре.
В заключение, интеллектуальный измеритель параметров трехфазной сети PM-3133-400P от ICP DAS представляет собой надежное и точное решение для мониторинга и управления электрическими параметрами в различных областях промышленности и коммерции, способствуя повышению эффективности и надежности электроснабжения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Параметры трансформатора тока | 400 А; внутренний диаметр 36 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~300 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
