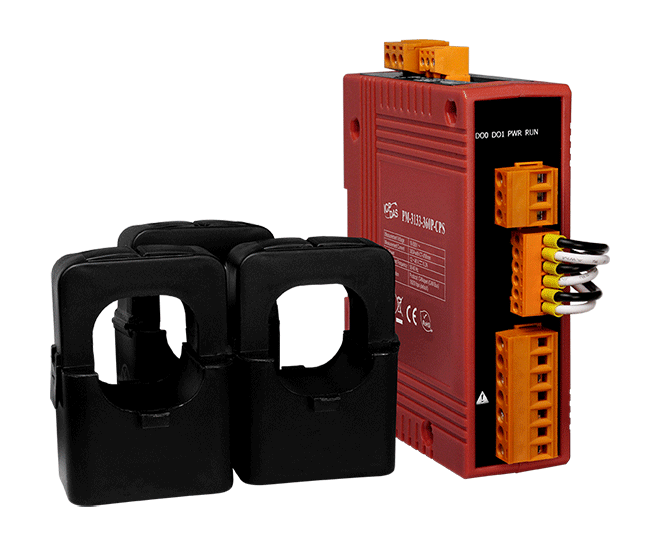

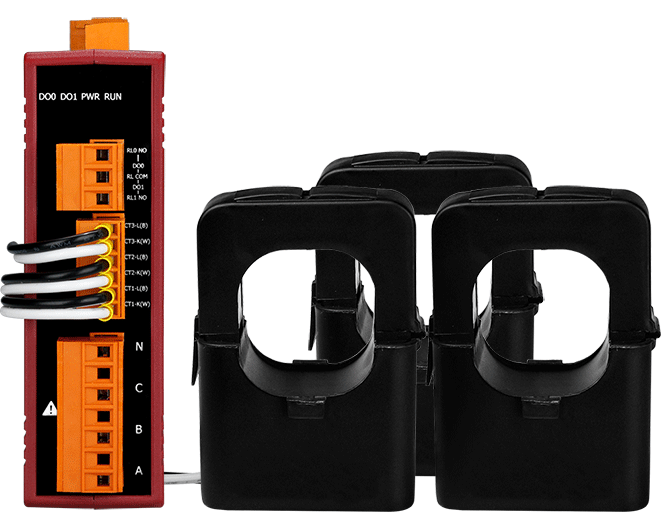

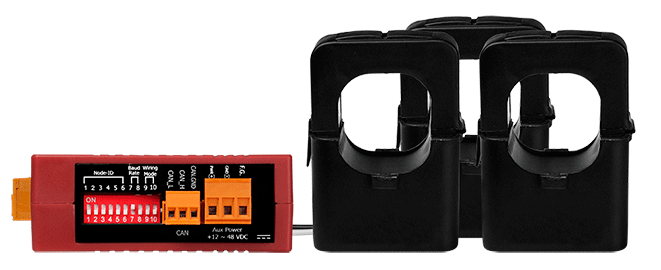

Интеллектуальный измеритель параметров трехфазной сети PM-3133-360P-CPS от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает измерение ключевых показателей, таких как напряжение, ток, активная и реактивная мощность, а также коэффициент мощности, что позволяет эффективно управлять энергопотреблением и повышать надежность электроснабжения.
Ключевые технические особенности PM-3133-360P-CPS включают:
- Диапазон измерения напряжения: 10–500 В переменного тока, что обеспечивает гибкость при подключении к различным системам электроснабжения.
- Диапазон измерения тока: 0–300 А с использованием трансформатора тока с внутренним диаметром 36 мм, позволяющего проводить измерения без необходимости отключения питающих линий.
- Класс точности: 0,5, соответствующий стандартам для промышленных измерений.
- Интерфейс связи: Поддержка протокола CANopen с возможностью настройки скорости передачи данных от 125 Кбит/с до 1 Мбит/с, обеспечивая совместимость с различными системами автоматизации.
- Релейные выходы: 2 канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы сигнализации и управления.
- Рабочие условия: Температурный диапазон от –20 до +70 °C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Габаритные размеры: 33 x 127 x 100 мм, монтаж на DIN-рейку, обеспечивая компактность и удобство установки в распределительных щитах и шкафах управления.
PM-3133-360P-CPS идеально подходит для применения в системах управления энергопотреблением, мониторинга качества электроэнергии и автоматизации промышленных процессов. Его возможности позволяют интегрировать устройство в существующие системы автоматизации, обеспечивая точный сбор данных и эффективное управление энергоресурсами.
Преимущества использования PM-3133-360P-CPS включают:
- Высокая точность измерений: Класс точности 0,5 гарантирует надежные данные для анализа и принятия решений.
- Гибкость подключения: Поддержка различных типов подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT) позволяет адаптировать устройство под конкретные требования системы.
- Интеграция с системами автоматизации: Протокол CANopen обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
- Надежность в эксплуатации: Широкий диапазон рабочих температур и защита от импульсных помех делают устройство устойчивым к внешним воздействиям.
PM-3133-360P-CPS от ICP DAS представляет собой надежное и высокоточное решение для мониторинга и управления параметрами трехфазных электрических сетей, обеспечивая эффективную интеграцию в промышленные системы автоматизации и управления энергопотреблением.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Параметры трансформатора тока | 300 А; внутренний диаметр 36 мм |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Габаритные размеры, мм | 33 x 127 x 100 |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~300 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Скорость передачи данных | 125 К (по умолчанию), 250 К, 500 К, 1 Mбит/с |
| Напряжение изоляции, В | 3000 |
| Протоколы | CANopen |
| Монтаж | На DIN-рейку |
