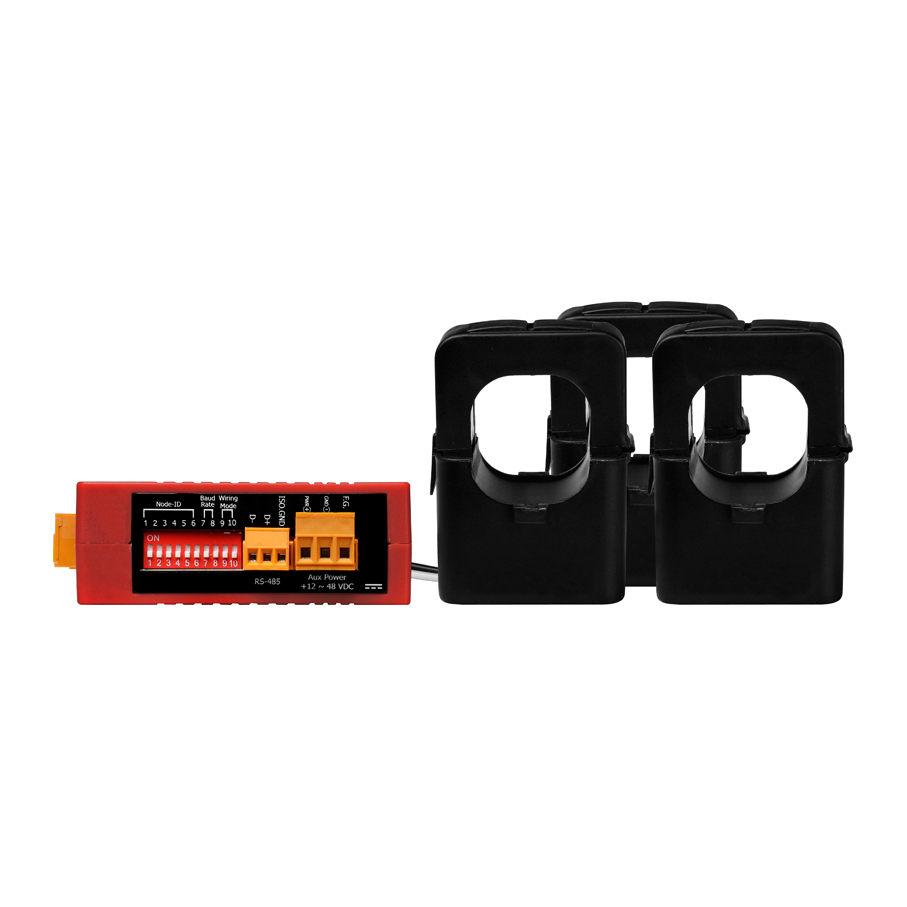

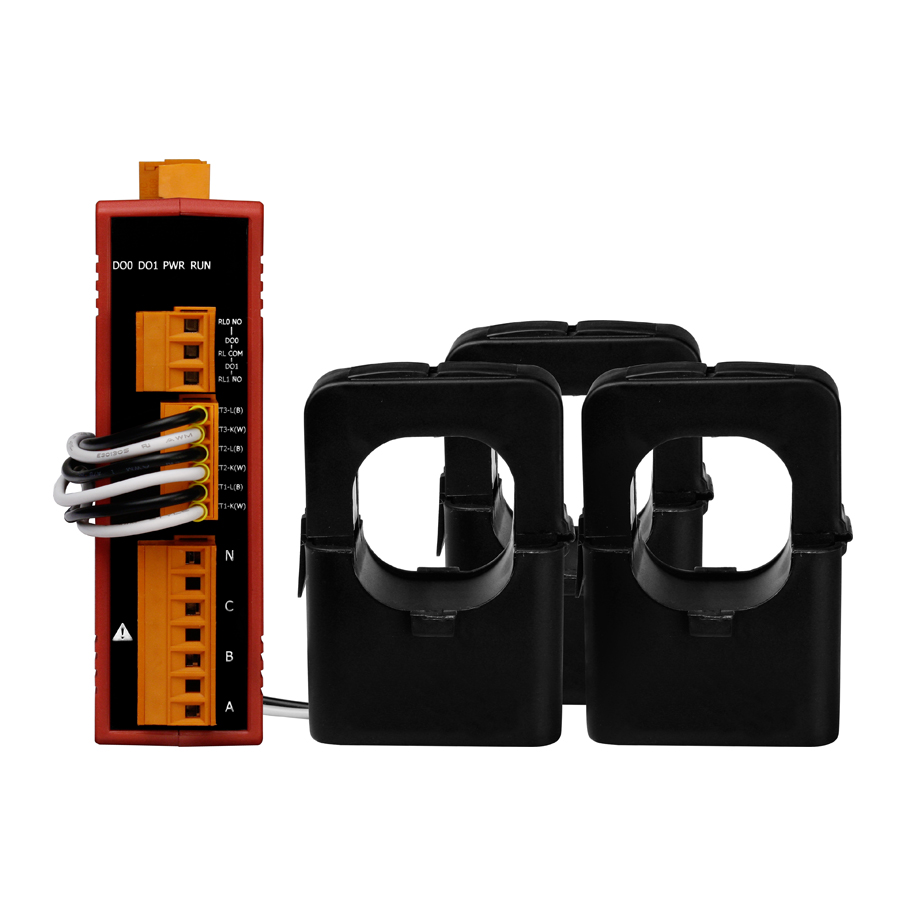

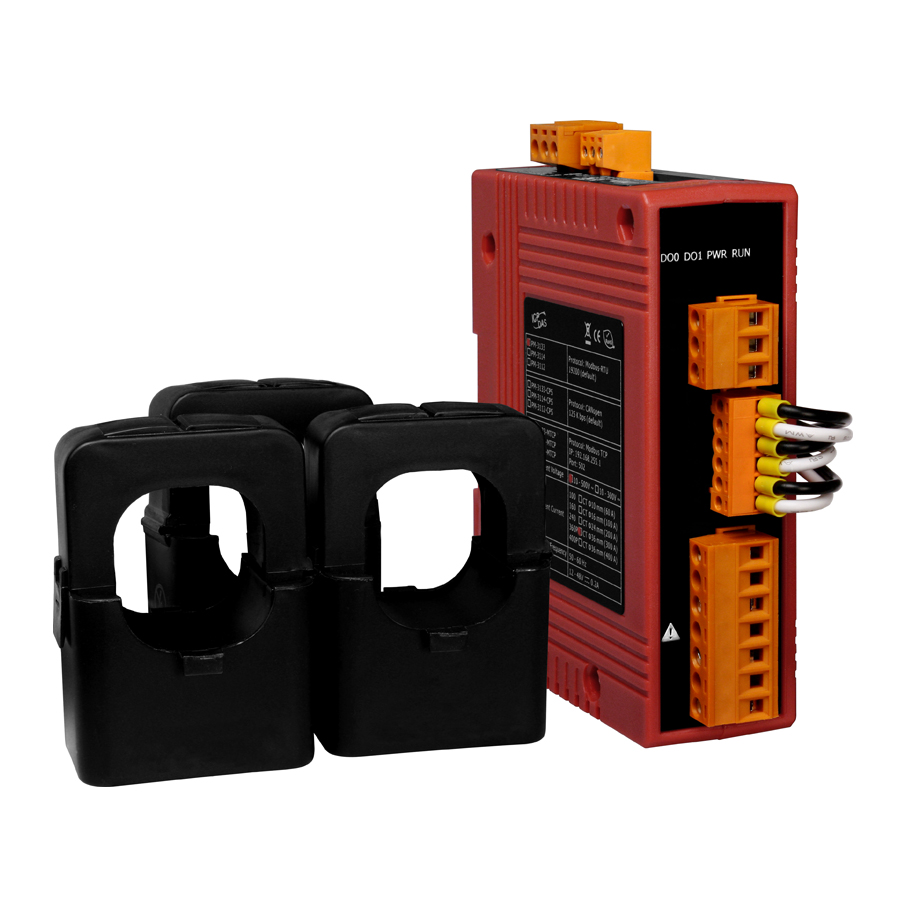

Интеллектуальный измеритель параметров трехфазной сети PM-3133-360P от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает надежное измерение ключевых показателей электросети, что способствует эффективному управлению энергопотреблением и повышению надежности работы оборудования.
**Ключевые технические особенности:**
- Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет использовать прибор в различных электрических системах.
- Диапазон измерения тока: 0–300 А, обеспечивая гибкость при подключении к различным типам трансформаторов тока.
- Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 с, что обеспечивает оперативное получение актуальной информации о состоянии электросети.
- Протокол связи: Modbus RTU, обеспечивающий совместимость с широким спектром промышленного оборудования и систем автоматизации.
- Релейные выходы: 2 канала с электромеханическими реле типа Form A (N.O.), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы управления для автоматического реагирования на изменения параметров сети.
- Габаритные размеры: 127×105×33 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
- Рабочие условия: температура от -20 до +70 °C и влажность от 10 до 90% без конденсации, что делает прибор пригодным для эксплуатации в различных климатических условиях.
- Питание: постоянный ток 12–48 В, с потреблением 2 Вт, что обеспечивает низкое энергопотребление устройства.
**Области применения и целевая аудитория:**
PM-3133-360P идеально подходит для использования в промышленных предприятиях, энергетических компаниях, а также в системах управления зданием (BMS) и автоматизации производственных процессов. Он позволяет операторам и инженерам получать точные данные о состоянии электросети, что способствует своевременному выявлению и устранению неисправностей, оптимизации энергопотребления и повышению общей эффективности работы оборудования.
**Преимущества и совместимость:**
- Высокая точность измерений: класс точности 0,5 гарантирует достоверность получаемых данных, что критично для эффективного управления энергопотреблением.
- Гибкость подключения: поддержка различных типов подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT) позволяет интегрировать устройство в разнообразные электрические схемы.
- Совместимость с промышленными протоколами: использование протокола Modbus RTU обеспечивает легкую интеграцию с существующими системами автоматизации и SCADA, а также с другими устройствами ICP DAS.
- Надежность и долговечность: пластиковый корпус и защита от импульсных помех до 3 кВ обеспечивают устойчивость устройства к внешним воздействиям и продлевают срок его службы.
Интеллектуальный измеритель параметров трехфазной сети PM-3133-360P от ICP DAS представляет собой надежное и высокоточное решение для мониторинга электрических параметров, способствующее повышению эффективности и безопасности эксплуатации электрических систем в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Параметры трансформатора тока | 300 А; внутренний диаметр 36 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~300 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
