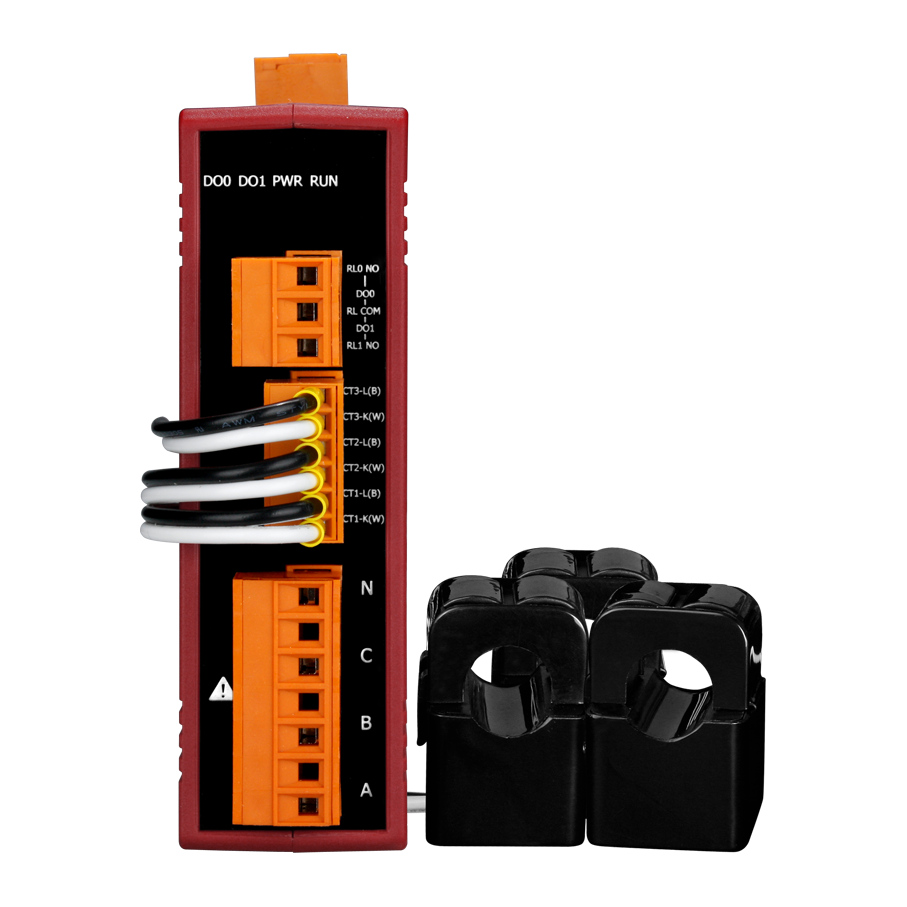

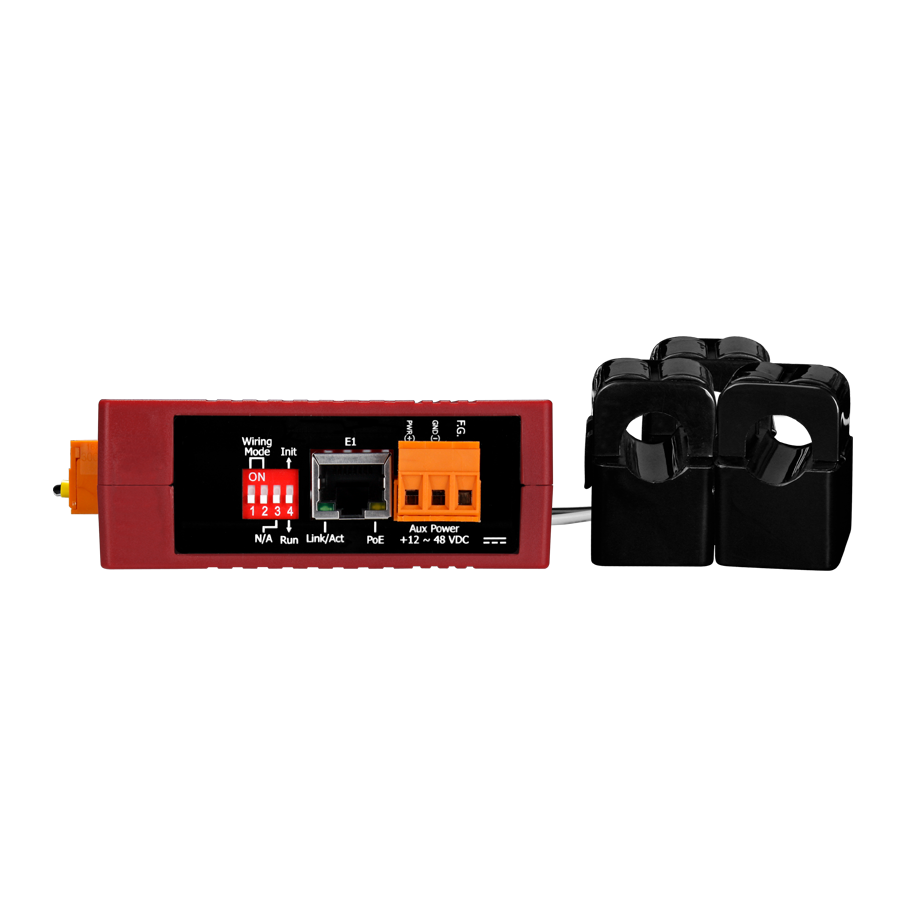

Интеллектуальный измеритель параметров трехфазной сети PM-3133-240 от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает надежное измерение ключевых показателей электросети, что способствует эффективному управлению энергопотреблением и повышению надежности работы оборудования.
**Ключевые технические особенности:**
- Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет использовать прибор в различных электрических системах.
- Диапазон измерения тока: 0–200 А с использованием токового кольца внутренним диаметром 24 мм, обеспечивая гибкость при установке и точность измерений.
- Частота измерений: 50/60 Гц, соответствующая стандартам большинства электрических сетей.
- Класс точности: 0,5, гарантируя высокую достоверность получаемых данных.
- Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 с, обеспечивая оперативное реагирование на изменения в сети.
- Интерфейс связи: Modbus RTU, обеспечивающий совместимость с различными системами автоматизации и SCADA.
- Релейные выходы: 2 канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы сигнализации и управления.
- Питание: рабочее напряжение +12 ~ +48 В постоянного тока, с потреблением 2 Вт, что делает прибор энергоэффективным.
- Условия эксплуатации: рабочая температура от -20 до +70 °C, влажность 10–90% без конденсации, что обеспечивает надежную работу в различных климатических условиях.
- Габаритные размеры: 127×105×33 мм, монтаж на DIN-рейку, что упрощает установку в распределительных щитах и шкафах управления.
**Области применения и целевая аудитория:**
PM-3133-240 идеально подходит для использования в промышленных предприятиях, энергетических компаниях, а также в системах управления зданием (BMS) и автоматизации производственных процессов. Он обеспечивает точный мониторинг параметров электросети, что способствует повышению эффективности энергопотребления, снижению эксплуатационных расходов и повышению надежности работы оборудования.
**Преимущества и совместимость:**
- Высокая точность измерений: класс точности 0,5 гарантирует достоверность данных, необходимую для эффективного управления энергопотреблением.
- Гибкость установки: различные варианты подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT) позволяют адаптировать прибор под конкретные условия эксплуатации.
- Интеграция с системами автоматизации: поддержка протокола Modbus RTU обеспечивает совместимость с широким спектром устройств и программного обеспечения для мониторинга и управления.
- Надежность в эксплуатации: широкий диапазон рабочих температур и влажности, а также защита от импульсных помех до 3 кВ обеспечивают стабильную работу в сложных условиях.
Интеллектуальный измеритель параметров трехфазной сети PM-3133-240 от ICP DAS представляет собой надежное и точное решение для мониторинга электрических параметров, способствующее повышению эффективности и безопасности эксплуатации электрических систем в различных отраслях промышленности и энергетики.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 3 |
| Параметры трансформатора тока | 200 А; внутренний диаметр 24 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~200 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
