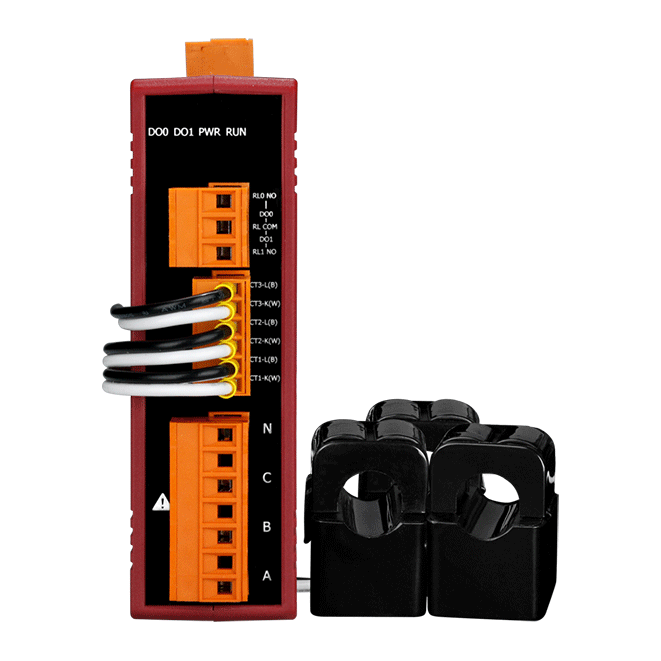

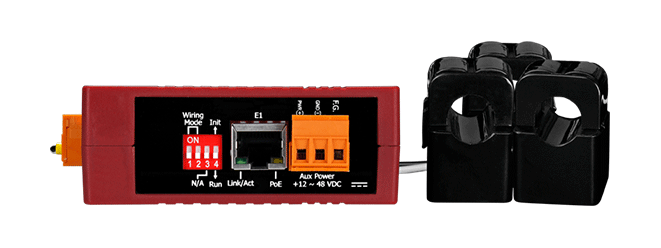

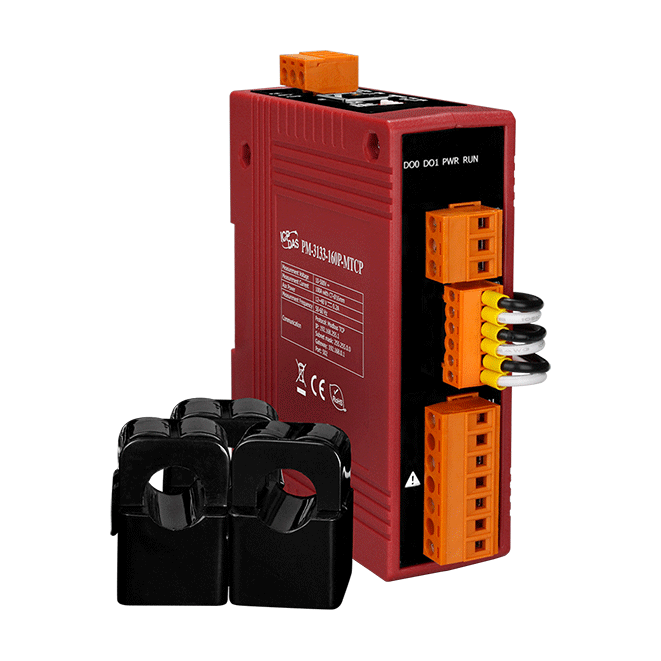

Интеллектуальный измеритель параметров трехфазной сети PM-3133-160P-MTCP

Интеллектуальный измеритель параметров трехфазной сети PM-3133-160P-MTCP от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и передачу данных через протокол Modbus TCP, что делает его идеальным для интеграции в системы автоматизации и управления энергопотреблением.

Ключевые технические особенности PM-3133-160P-MTCP включают:

• Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет использовать устройство в различных электрических сетях.
• Диапазон измерения тока: 0–100 А с использованием трансформаторов тока с внутренним диаметром 16 мм, обеспечивая гибкость при установке.
• Измеряемые параметры: Истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности и частота.
• Частота обновления данных: 1 с, что обеспечивает оперативный мониторинг параметров сети.
• Релейные выходы: 2 канала с типом Form A (N.O.) и нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, позволяя реализовывать функции сигнализации или управления.
• Интерфейс связи: Modbus TCP, обеспечивающий совместимость с различными системами автоматизации и SCADA.
• Электропитание: Рабочее напряжение от +12 до +48 В постоянного тока и потребление тока 2 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: Рабочая температура от -20 до +70 °C и влажность от 10 до 90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
• Габаритные размеры: 127×105×33 мм, монтаж на DIN-рейку, обеспечивая компактность и удобство установки.

PM-3133-160P-MTCP находит применение в различных областях, включая:

• Промышленность: Мониторинг и управление энергопотреблением на производственных предприятиях.
• Энергетика: Анализ параметров электрических сетей для повышения эффективности распределения энергии.
• Коммерческие здания: Контроль за потреблением электроэнергии для оптимизации расходов.
• Системы автоматизации: Интеграция в SCADA-системы для централизованного мониторинга и управления.

Преимущества PM-3133-160P-MTCP включают:

• Высокая точность измерений: Класс точности 0,5% при коэффициенте мощности 1, обеспечивая надежные данные для анализа.
• Гибкость установки: Использование трансформаторов тока с внутренним диаметром 16 мм позволяет устанавливать устройство на различные кабели.
• Энергоэффективность: Низкое потребление тока (2 Вт) снижает эксплуатационные расходы.
• Широкий диапазон рабочих температур: От -20 до +70 °C, что расширяет возможности применения устройства в различных климатических условиях.
• Простой монтаж: Компактные размеры и монтаж на DIN-рейку упрощают установку и экономят пространство.

Устройство совместимо с различными системами автоматизации и SCADA, поддерживающими протокол Modbus TCP, что обеспечивает легкую интеграцию в существующую инфраструктуру. PM-3133-160P-MTCP является надежным решением для мониторинга и управления параметрами трехфазных электрических сетей в промышленных и коммерческих приложениях.
