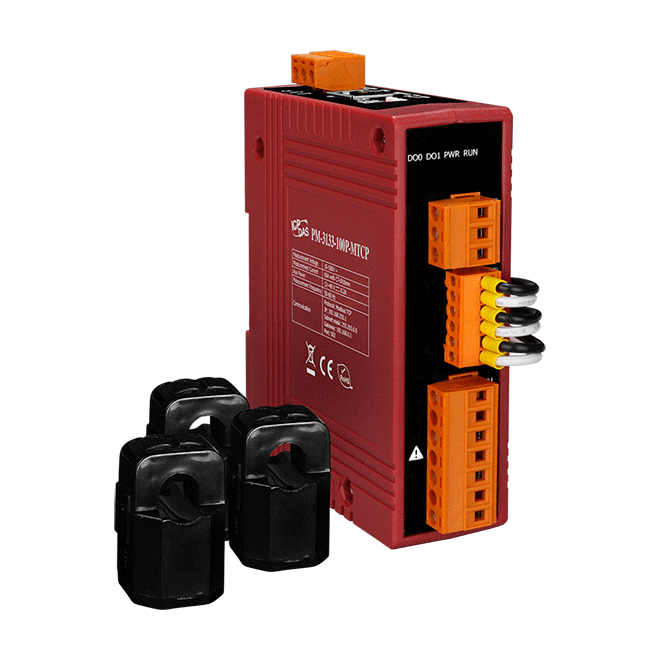

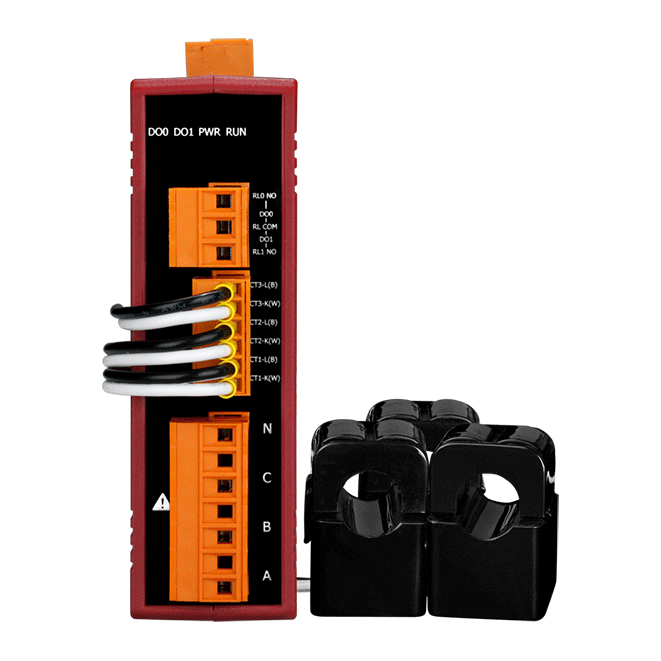

Измеритель PM-3133-100P-MTCP CR Modbus TCP, 3-phase power meter; includes 60A CT (Inside diameter 10

Измеритель PM-3133-100P-MTCP CR от компании ICP DAS предназначен для точного мониторинга и анализа параметров трехфазных электрических сетей. Оснащенный трансформатором тока на 60 А с внутренним диаметром 10 мм, этот прибор обеспечивает надежные измерения в широком диапазоне рабочих условий.

Ключевые технические особенности устройства включают:

• Диапазон измерения напряжения: от 10 до 500 В переменного тока, что позволяет использовать прибор в различных электрических системах.
• Диапазон измерения тока: от 0 до 60 А, обеспечивая гибкость при подключении к различным объектам.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 секунда, что обеспечивает оперативный мониторинг параметров сети.
• Интерфейс связи: Modbus TCP, обеспечивающий совместимость с различными системами автоматизации и SCADA.
• Релейный вывод: два канала Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, позволяющие интегрировать устройство в системы управления и сигнализации.

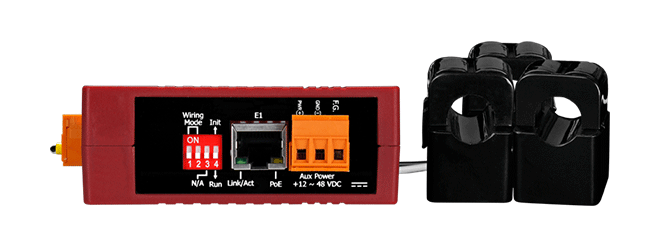

• Электропитание: рабочее напряжение от +12 до +48 В постоянного тока или 48 В постоянного тока по PoE, с потреблением тока 2 Вт, что делает прибор энергоэффективным.
• Условия эксплуатации: рабочая температура от -20 до +70 °C, температура хранения от -25 до +80 °C, рабочая влажность от 10 до 90% без образования конденсата, что обеспечивает надежную работу в различных климатических условиях.
• Габаритные размеры: 127×105×33 мм, монтаж на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.

Области применения устройства включают:

• Энергетические предприятия: для мониторинга и управления параметрами электрических сетей.
• Промышленные объекты: для контроля потребления электроэнергии и оптимизации работы оборудования.
• Системы автоматизации зданий: для интеграции в системы управления энергопотреблением.
• Электрические распределительные щиты: для установки в качестве измерительного устройства.

Преимущества устройства:

• Высокая точность измерений: класс точности 0,5% при коэффициенте мощности 1, что гарантирует достоверность данных.
• Гибкость подключения: поддержка различных типов подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT), что позволяет использовать прибор в различных схемах.
• Энергоэффективность: низкое потребление тока (2 Вт) и возможность питания по PoE, что снижает эксплуатационные расходы.
• Надежность: защита от импульсных помех до 3 кВ и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
• Удобство монтажа: компактные размеры и монтаж на DIN-рейку упрощают установку и интеграцию в существующие системы.

Совместимость с другими устройствами и системами управления достигается благодаря поддержке протокола Modbus TCP, что обеспечивает легкую интеграцию в различные системы автоматизации и SCADA. Это делает PM-3133-100P-MTCP CR эффективным решением для мониторинга и управления параметрами трехфазных электрических сетей в различных отраслях промышленности.
