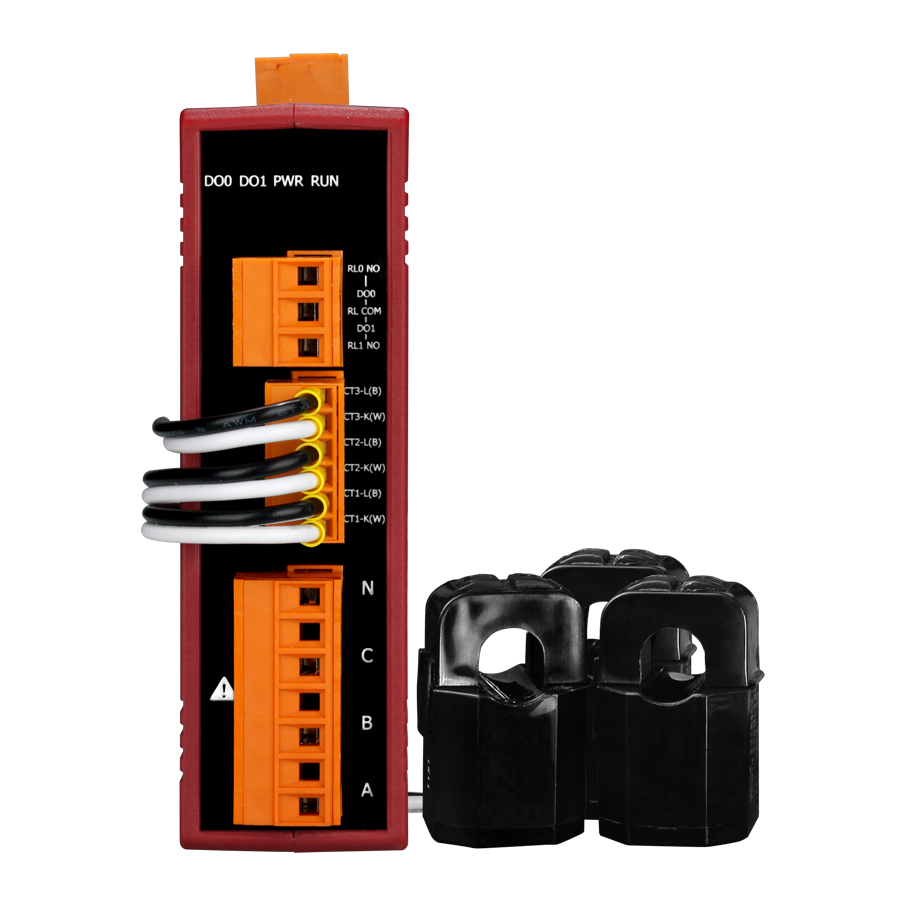

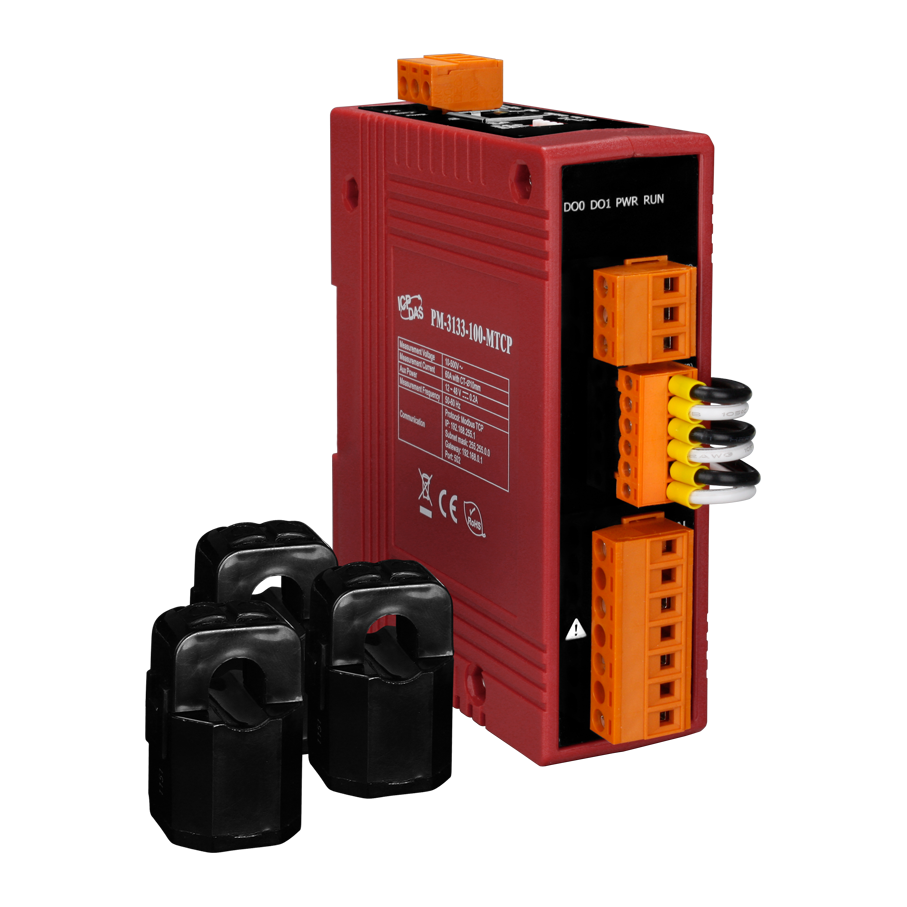

Интеллектуальный измеритель параметров трехфазной сети ICP DAS PM-3133-100-MTCP предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает надежное измерение ключевых показателей электрической сети, способствуя эффективному управлению энергопотреблением и повышению надежности работы оборудования.
Ключевые технические особенности PM-3133-100-MTCP включают:
- Диапазон измерения напряжения: от 10 до 500 В переменного тока, что обеспечивает гибкость при подключении к различным системам.
- Диапазон измерения тока: от 0 до 60 А, позволяя контролировать широкий спектр токовых нагрузок.
- Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 секунда, обеспечивая оперативное получение информации о состоянии сети.
- Интерфейс связи: Modbus TCP, обеспечивающий совместимость с различными системами автоматизации и SCADA.
- Релейный вывод: два канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы сигнализации и управления.
- Электропитание: рабочее напряжение от +12 до +48 В постоянного тока, с потреблением 2 Вт, что делает устройство энергоэффективным.
- Условия эксплуатации: рабочая температура от -20 до +70 °C, рабочая влажность от 10 до 90% без конденсации, что обеспечивает надежную работу в различных климатических условиях.
- Габаритные размеры: 127 мм в высоту, 105 мм в ширину и 33 мм в глубину, что позволяет устанавливать устройство в ограниченных пространствах.
- Монтаж: на DIN-рейку, обеспечивая удобство установки и обслуживания.
PM-3133-100-MTCP идеально подходит для применения в системах управления энергопотреблением, мониторинга качества электроэнергии и защиты оборудования от перегрузок и коротких замыканий. Его можно интегрировать в существующие системы автоматизации, обеспечивая централизованный сбор и анализ данных о состоянии электрической сети. Устройство также может быть использовано для дистанционного контроля и управления, повышая эффективность эксплуатации и снижая риски аварийных ситуаций.
Преимущества PM-3133-100-MTCP включают:
- Высокая точность измерений: класс точности 0,5% при коэффициенте мощности 1, что гарантирует достоверность получаемых данных.
- Гибкость подключения: поддержка различных типов подключения, включая 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT и 1P3W-2CT, что позволяет адаптировать устройство под конкретные требования системы.
- Простота установки: компактные размеры и монтаж на DIN-рейку облегчают процесс установки и обслуживания.
- Энергоэффективность: низкое потребление энергии (2 Вт) способствует снижению эксплуатационных расходов.
- Надежность: широкий диапазон рабочих температур и влажности обеспечивает стабильную работу устройства в различных условиях.
Совместимость с протоколом Modbus TCP позволяет интегрировать PM-3133-100-MTCP в существующие системы автоматизации и SCADA, обеспечивая централизованный сбор и анализ данных о состоянии электрической сети. Это способствует повышению эффективности эксплуатации и снижению рисков аварийных ситуаций. Устройство также может быть использовано для дистанционного контроля и управления, что повышает оперативность реагирования на изменения в работе сети.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~60 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus TCP |
| Монтаж | На DIN-рейку |
