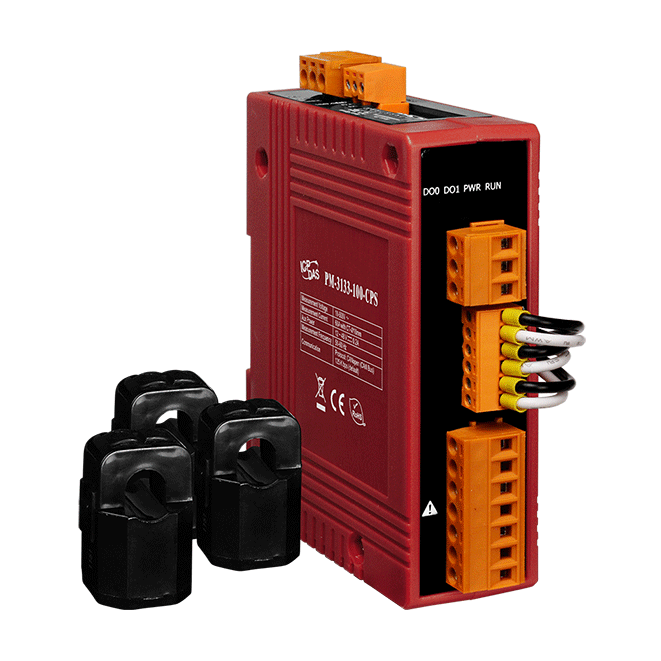

Интеллектуальный измеритель параметров трехфазной сети PM-3133-100-CPS CANOpen, 3-phase power meter

Интеллектуальный измеритель параметров трехфазной сети PM-3133-100-CPS от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает надежное измерение ключевых показателей электрической сети, что способствует эффективному управлению энергопотреблением и повышению надежности электроснабжения.

**Ключевые технические особенности:**

• Диапазон измерения напряжения: 10–500 В, что позволяет работать с различными уровнями напряжения в трехфазных системах.
• Диапазон измерения тока: 0–60 А, обеспечивая гибкость при подключении к различным типам оборудования.
• Измеряемая частота: 50/60 Гц, соответствующая стандартам электроснабжения в большинстве регионов.
• Класс точности: 0,5, гарантируя высокую достоверность получаемых данных.
• Типы подключения: 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT, обеспечивая совместимость с различными схемами подключения.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 с, обеспечивая своевременное получение актуальной информации.
• Параметры трансформатора тока: 60 А; внутренний диаметр 10 мм, что позволяет использовать стандартные трансформаторы тока для измерений.
• Релейные выходы: 2 канала Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы автоматизации для управления нагрузками.
• Интерфейс связи: CANopen, обеспечивающий высокоскоростную передачу данных со скоростью 125–1000 Кбит/с и надежную интеграцию с промышленными системами управления.
• Рабочие условия: температурный диапазон от -20 до +70 °C и влажность 10–90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Электропитание: рабочее напряжение от +12 до +48 В с потреблением тока 2 Вт, что обеспечивает низкое энергопотребление и совместимость с различными источниками питания.
• Монтаж: на DIN-рейку, что упрощает установку и интеграцию в распределительные щиты и шкафы управления.

**Области применения и целевая аудитория:**

PM-3133-100-CPS идеально подходит для использования в промышленных предприятиях, энергетических компаниях, а также в системах автоматизации зданий и сооружений. Он предназначен для инженеров-электриков, специалистов по автоматизации и техническому обслуживанию, которым необходимы точные и надежные данные о состоянии электрической сети для эффективного управления энергопотреблением и обеспечения бесперебойной работы оборудования.

**Преимущества и совместимость:**

• Высокая точность измерений позволяет оперативно выявлять отклонения и предотвращать возможные неисправности.
• Гибкость подключения благодаря поддержке различных типов подключения и диапазонов измерений, что делает устройство универсальным для различных применений.
• Интеграция с системами автоматизации через интерфейс CANopen обеспечивает возможность удаленного мониторинга и управления параметрами сети.
• Надежность в эксплуатации при широком диапазоне рабочих температур и влажности, что гарантирует долговечность и стабильную работу устройства в различных условиях.

Интеллектуальный измеритель параметров трехфазной сети PM-3133-100-CPS от ICP DAS представляет собой надежное и высокоточное решение для мониторинга электрических параметров, обеспечивая эффективное управление энергопотреблением и повышение надежности электроснабжения на промышленных и коммерческих объектах.
