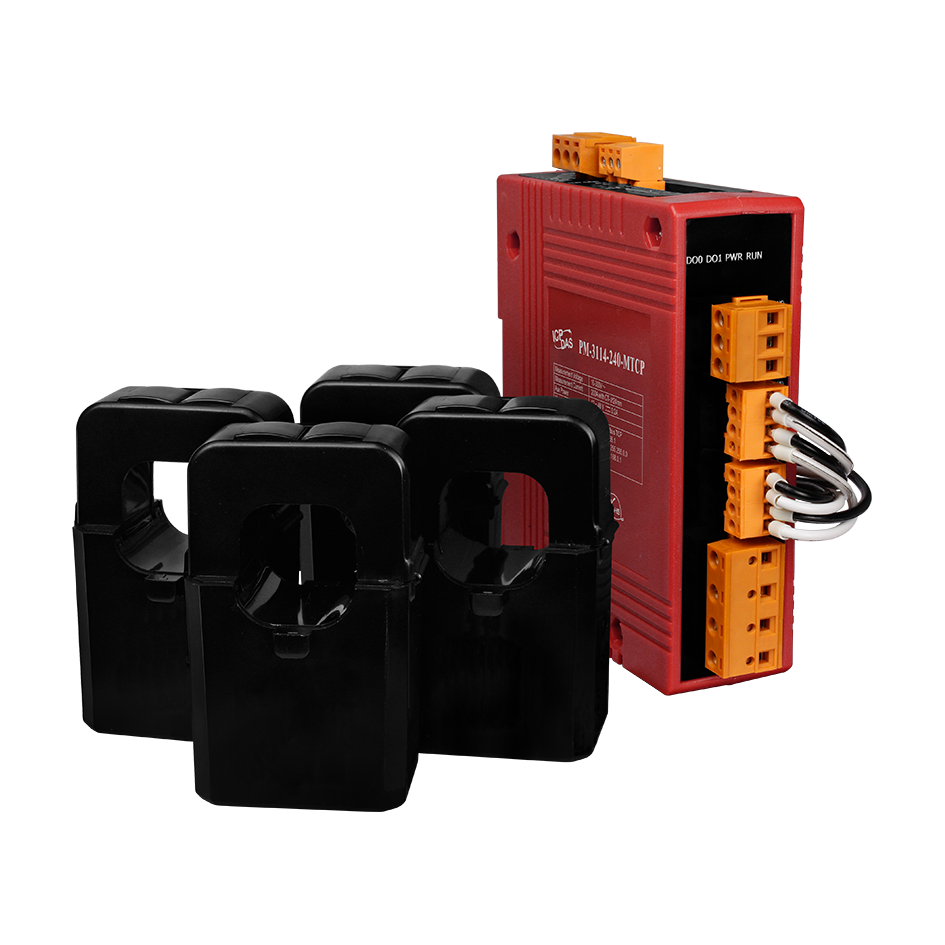

Интеллектуальный измеритель параметров однофазной сети PM-3114-240-MTCP от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в однофазных системах. Устройство оснащено четырьмя каналами измерения, что позволяет одновременно контролировать различные точки сети.
Ключевые технические особенности PM-3114-240-MTCP включают:
- Диапазон измерения напряжения: 10–300 В переменного тока, обеспечивая совместимость с различными однофазными системами.
- Диапазон измерения тока: 0,09–200 А, с использованием трансформаторов тока с разъемным сердечником, что упрощает установку и настройку.
- Измеряемые параметры: истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности и частота.
- Точность измерений: класс 1, что соответствует высокому уровню достоверности данных.
- Частота обновления данных: 1 с, обеспечивая оперативный мониторинг параметров сети.
- Интерфейс связи: Modbus TCP, позволяющий интегрировать устройство в существующие системы автоматизации и SCADA.
- Релейные выходы: 2 канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет реализовывать функции сигнализации или управления.
- Питание: постоянное напряжение от 12 до 48 В, обеспечивая гибкость в выборе источника питания.
- Условия эксплуатации: рабочая температура от –10 до +70 °C и влажность от 10 до 90% без образования конденсата, что делает устройство пригодным для использования в различных климатических условиях.
- Габаритные размеры: 127×105×33 мм, что позволяет устанавливать устройство на DIN-рейку, экономя пространство в распределительных щитах.
PM-3114-240-MTCP идеально подходит для применения в промышленных предприятиях, энергетических компаниях и системах управления зданием, где требуется мониторинг и анализ электрических параметров однофазных сетей. Благодаря точным измерениям и возможности интеграции с системами автоматизации, устройство способствует повышению эффективности эксплуатации оборудования и снижению эксплуатационных расходов.
Преимущества PM-3114-240-MTCP включают высокую точность измерений, широкие диапазоны входных параметров и гибкость в установке и эксплуатации. Совместимость с протоколом Modbus TCP обеспечивает легкую интеграцию в существующие системы автоматизации. Релейные выходы позволяют реализовывать функции сигнализации и управления, повышая уровень безопасности и надежности эксплуатации электрических систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Параметры трансформатора тока | 200 А |
| Диапазон измерения напряжения | 10~300 В |
| Диапазон измерения тока | 0.09~200 A |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 1P4W-4CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -10 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus TCP |
| Монтаж | На DIN-рейку |
