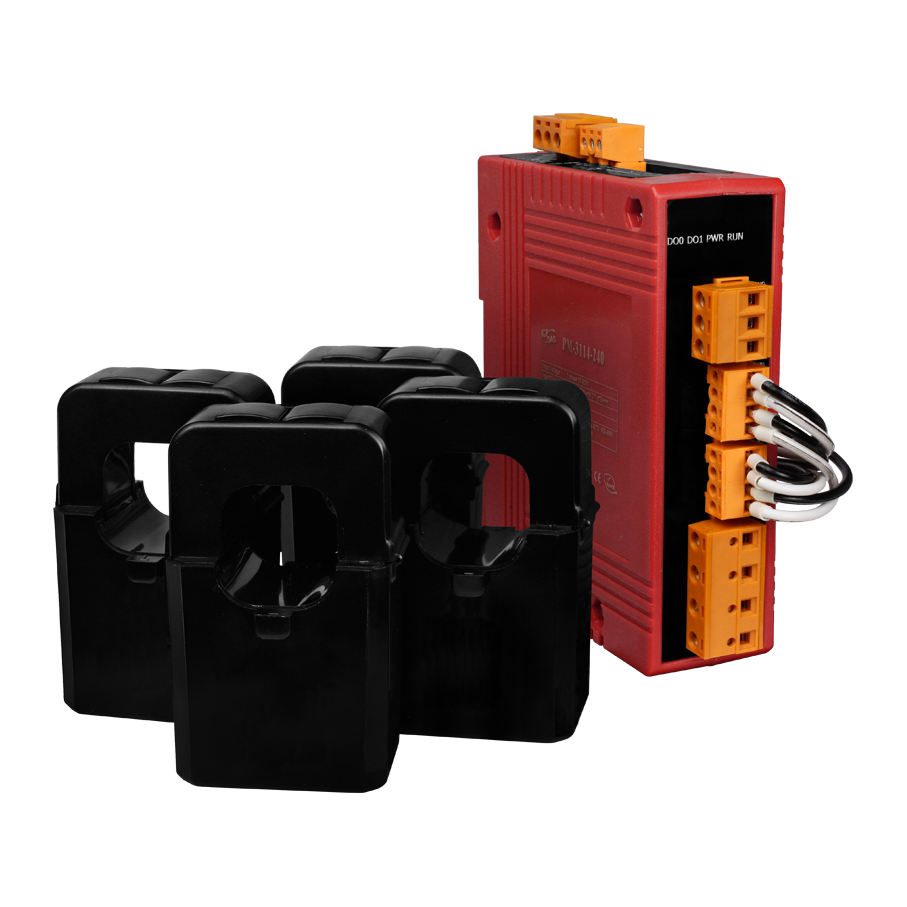

Интеллектуальный измеритель параметров однофазной сети PM-3114-240-CPS CANOpen, 4 loops single-phase

Интеллектуальный измеритель параметров однофазной сети PM-3114-240-CPS от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в однофазных системах. Устройство оснащено четырьмя петлями для трансформаторов тока (CT), что позволяет проводить измерения с высокой точностью и надежностью.

Ключевые технические особенности PM-3114-240-CPS включают:

• Диапазон измерения напряжения: 10–300 В, что обеспечивает гибкость при подключении к различным однофазным сетям.
• Диапазон измерения тока: 0,09–200 А, позволяя контролировать как низкие, так и высокие токовые нагрузки.
• Измеряемая частота: 50/60 Гц, соответствующая стандартам электроснабжения в большинстве регионов.
• Класс точности: 1, обеспечивающий высокую достоверность измерений.
• Тип подключения: 1P4W-4CT, оптимизированный для однофазных систем с четырьмя трансформаторами тока.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Материал корпуса: пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
• Тип каналов релейного вывода: Form A (N.O.), с нагрузочной способностью реле 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
• Рабочее напряжение: 10–30 В постоянного тока, что расширяет возможности применения устройства.
• Рабочая влажность: 10–90%, без образования конденсата, обеспечивая стабильную работу в различных климатических условиях.
• Рабочая температура: от –10 до +70 °C, что делает устройство пригодным для эксплуатации в широком диапазоне температур.
• Скорость передачи данных: 125–1000 Кбит/с, обеспечивая быструю и эффективную передачу информации.
• Напряжение изоляции: 2500 В, гарантируя защиту от электрических помех и коротких замыканий.
• Протоколы: CANopen, обеспечивающий совместимость с широким спектром промышленного оборудования.
• Монтаж: на DIN-рейку, что упрощает установку и обслуживание устройства.

PM-3114-240-CPS идеально подходит для применения в промышленных предприятиях, энергетических компаниях и системах автоматизации, где требуется точный мониторинг и управление параметрами однофазных электрических сетей. Благодаря своей универсальности и широкому диапазону измерений, устройство может быть интегрировано в различные системы управления и автоматизации, обеспечивая надежную и эффективную работу.

Среди преимуществ PM-3114-240-CPS можно отметить:

• Высокая точность измерений, что критично для обеспечения надежности и безопасности электрических систем.
• Широкий диапазон измерений, позволяющий контролировать различные параметры сети.
• Гибкость в подключении, благодаря поддержке различных протоколов и типов подключения.
• Устойчивость к внешним воздействиям, обеспечиваемая прочным пластиковым корпусом и широким диапазоном рабочих температур.
• Простота монтажа, благодаря возможности установки на DIN-рейку.

Совместимость с протоколом CANopen и поддержка различных типов подключения делают PM-3114-240-CPS универсальным решением для интеграции в существующие системы автоматизации и управления. Это устройство обеспечивает надежный мониторинг и управление параметрами однофазных электрических сетей, способствуя повышению эффективности и безопасности эксплуатации.

Основные характеристики:
