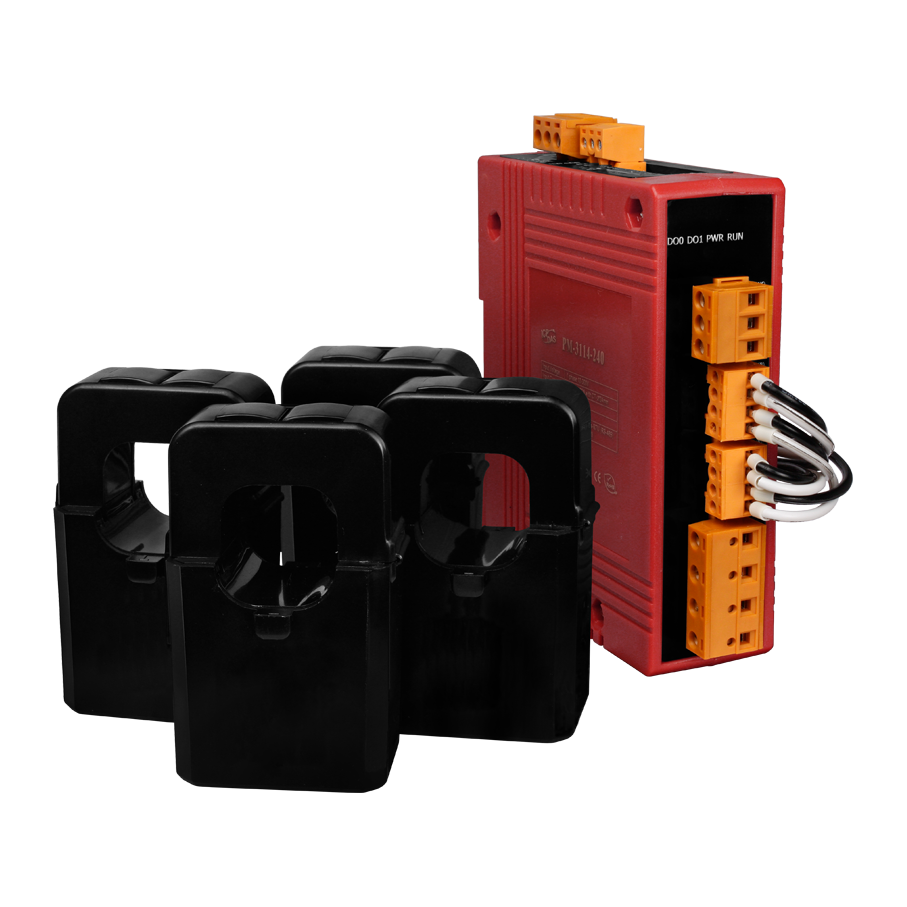

Интеллектуальный измеритель параметров однофазной сети PM-3114-240 Modbus RTU, 4 loops single-phase

Интеллектуальный измеритель параметров однофазной сети PM-3114-240 от компании ICP DAS предназначен для мониторинга и анализа ключевых электрических параметров в однофазных системах. Устройство оснащено четырьмя петлями с токовыми кольцами на 200 А, что обеспечивает высокую точность измерений и широкие возможности применения в различных сферах промышленности.

Ключевые технические особенности PM-3114-240 включают:

• Диапазон измерения напряжения: 10–300 В, что позволяет контролировать широкий спектр рабочих напряжений.
• Диапазон измерения тока: 0,09–200 А, обеспечивая точные данные при различных уровнях нагрузки.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 с, что обеспечивает оперативный мониторинг параметров сети.
• Протокол передачи данных: Modbus RTU, обеспечивающий совместимость с широким спектром промышленного оборудования.
• Габаритные размеры: 127×105×33 мм, что позволяет устанавливать устройство в ограниченных пространствах.
• Рабочие условия: температура от -10 до +70 °C, влажность 10–90% без конденсации, что делает прибор пригодным для эксплуатации в различных климатических условиях.
• Защита от импульсных помех: 2,5 кВ, обеспечивая надежную работу в средах с высоким уровнем электромагнитных помех.
• Материал корпуса: пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
• Тип подключения: 1P4W-4CT, что соответствует стандартным схемам подключения в однофазных системах.
• Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять различными нагрузками.
• Скорость передачи данных: до 115200 бит/с, обеспечивая быструю и эффективную передачу информации.
• Изоляция последовательной линии: 3 кВ, что повышает надежность устройства при работе в сложных электрических средах.

PM-3114-240 предназначен для использования в промышленных предприятиях, энергетических компаниях, а также в системах автоматизации зданий и сооружений. Он позволяет эффективно контролировать и анализировать параметры однофазных электрических сетей, обеспечивая высокую точность измерений и надежность работы. Устройство идеально подходит для задач мониторинга и управления энергопотреблением, а также для диагностики и профилактики неисправностей в электрических системах.

Преимущества PM-3114-240 включают:

• Высокая точность измерений благодаря широкому диапазону измеряемых параметров и точности класса 1.
• Универсальность за счет поддержки протокола Modbus RTU, что обеспечивает совместимость с различными системами автоматизации и SCADA.
• Надежность при эксплуатации в различных климатических условиях благодаря широкому диапазону рабочих температур и защитным характеристикам.
• Компактность и удобство монтажа на DIN-рейку, что упрощает установку и экономит пространство в распределительных щитах.
• Гибкость в управлении нагрузками через релейные выходы, что позволяет интегрировать устройство в системы автоматического управления энергопотреблением.

Совместимость PM-3114-240 с другими устройствами и системами автоматизации делает его эффективным инструментом для мониторинга и управления параметрами однофазных электрических сетей в различных отраслях промышленности.

Основные характеристики:
