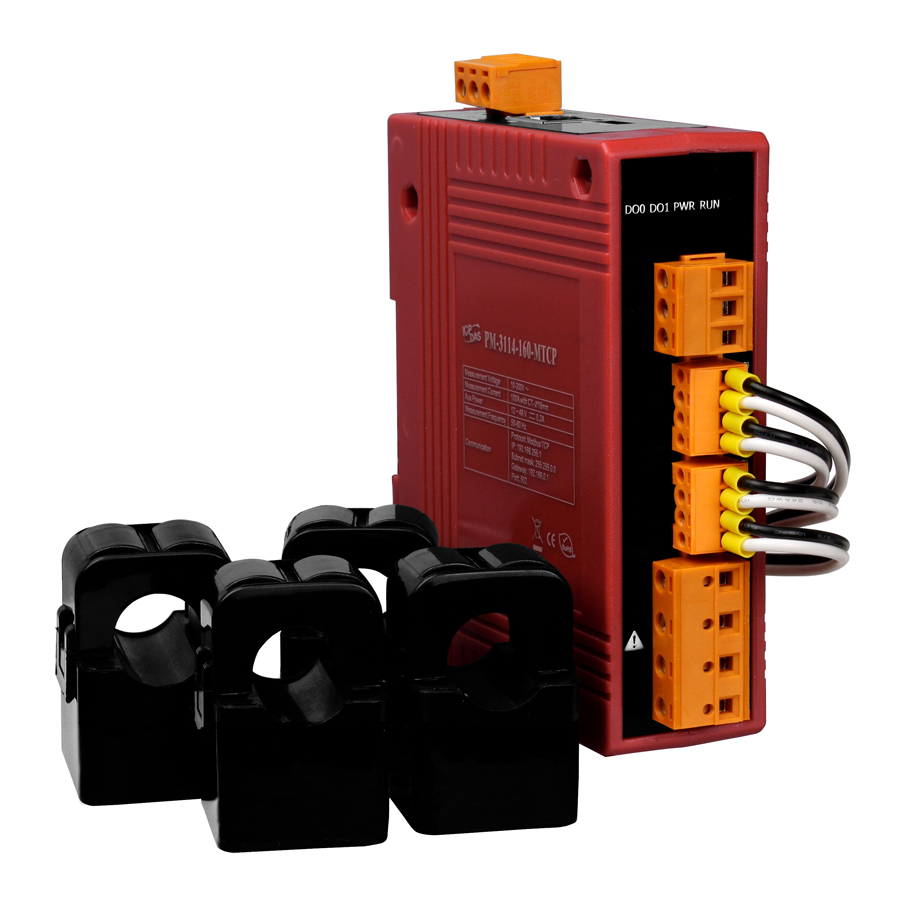

Интеллектуальный измеритель параметров однофазной сети PM-3114-160-MTCP Modbus TCP, 4 loops single-p

Интеллектуальный измеритель параметров однофазной сети PM-3114-160-MTCP от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в однофазных системах. Устройство оснащено четырьмя петлями для подключения трансформаторов тока, что обеспечивает точные измерения в широком диапазоне токов и напряжений.

Ключевые технические особенности PM-3114-160-MTCP включают:

• Диапазон измерения напряжения: 10–300 В, что позволяет работать с различными уровнями напряжения в однофазных сетях.
• Диапазон измерения тока: 0,05–100 А, обеспечивая гибкость при подключении различных трансформаторов тока.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 с, что обеспечивает своевременное получение актуальной информации о состоянии сети.
• Протокол передачи данных: Modbus TCP, обеспечивающий совместимость с различными системами автоматизации и SCADA.
• Релейные выходы: два канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы управления для автоматического реагирования на изменения параметров сети.
• Габаритные размеры: 127×105×33 мм, что облегчает монтаж на DIN-рейку и экономит пространство в распределительных щитах.
• Рабочие условия: температура от –10 до +70 °C, влажность 10–90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Питание: постоянное напряжение от 12 до 48 В, с потреблением 2 Вт, что обеспечивает низкое энергопотребление и совместимость с различными источниками питания.

PM-3114-160-MTCP находит применение в различных сферах, включая:

• Энергетический сектор: мониторинг и управление параметрами однофазных распределительных сетей для обеспечения надежности и эффективности энергоснабжения.
• Промышленность: контроль электроснабжения оборудования и производственных линий, позволяя своевременно выявлять отклонения и предотвращать возможные неисправности.
• Строительство: интеграция в системы автоматизации зданий для мониторинга и управления электроснабжением.
• Коммерческие объекты: управление энергопотреблением в торговых центрах, офисных зданиях и других коммерческих помещениях для оптимизации расходов на электроэнергию.

Преимущества использования PM-3114-160-MTCP включают:

• Высокая точность измерений: класс точности 1 обеспечивает достоверные данные для анализа и принятия решений.
• Гибкость подключения: возможность использования различных трансформаторов тока с внутренним диаметром 16 мм, что упрощает интеграцию в существующие системы.
• Надежность: защита от импульсных помех до 2,5 кВ и широкий диапазон рабочих температур и влажности обеспечивают стабильную работу устройства в различных условиях.
• Интеграция с системами автоматизации: поддержка протокола Modbus TCP и наличие релейных выходов позволяют легко интегрировать устройство в системы управления для автоматического реагирования на изменения параметров сети.

PM-3114-160-MTCP совместим с различными системами автоматизации и SCADA, поддерживающими протокол Modbus TCP, что обеспечивает гибкость при интеграции в существующие инфраструктуры. Монтаж на DIN-рейку упрощает установку и экономит пространство в распределительных щитах. Устройство комплектуется токовыми кольцами с внутренним диаметром 16 мм, что позволяет использовать трансформаторы тока с соответствующим диаметром, обеспечивая гибкость при подключении различных датчиков тока.

Основные характеристики:
