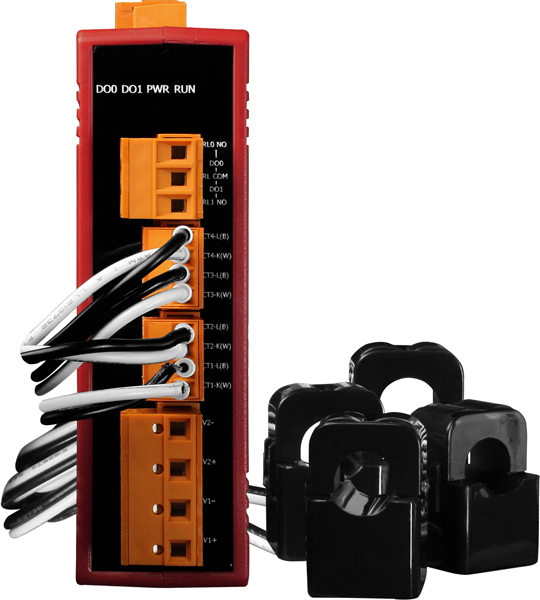

Интеллектуальный измеритель параметров однофазной сети PM-3114-160-CPS CANOpen, 4 loops single-phase

Интеллектуальный измеритель параметров однофазной сети PM-3114-160-CPS от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в однофазных системах. Устройство оснащено четырьмя петлями для трансформаторов тока (CT), что обеспечивает гибкость при подключении различных типов трансформаторов и адаптацию к специфическим требованиям установки.

Ключевые технические особенности PM-3114-160-CPS включают:

• Диапазон измерения напряжения: 10–300 В переменного тока, что позволяет использовать прибор в различных однофазных сетях.
• Диапазон измерения тока: 0,05–100 А, обеспечивая точные показания при низких и высоких токах.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Класс точности: 1, что соответствует высокому уровню измерительных стандартов.
• Интерфейс связи: CANopen, обеспечивающий надежную и быструю передачу данных.
• Скорость передачи данных: 125–1000 Кбит/с, что позволяет эффективно интегрировать устройство в системы автоматизации.
• Рабочие условия: температура от -10 до +70°C и влажность от 10% до 90% без конденсации, что делает прибор пригодным для эксплуатации в различных климатических условиях.
• Габаритные размеры: 127×105×33 мм, что обеспечивает удобство монтажа на DIN-рейку.
• Потребление энергии: 2 Вт, что способствует энергоэффективности системы.
• Материал корпуса: пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
• Релейные выходы: 2 канала типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять внешними устройствами на основе измеренных параметров.
• Рабочее напряжение: 10–30 В постоянного тока, что расширяет возможности питания устройства.
• Напряжение изоляции: 2500 В, обеспечивающее защиту от перенапряжений.

PM-3114-160-CPS находит применение в различных областях, включая:

• Промышленное оборудование: мониторинг и управление электроснабжением на производственных предприятиях.
• Энергетика: анализ и контроль параметров однофазных сетей в распределительных системах.
• Системы автоматизации: интеграция в системы управления для обеспечения эффективного мониторинга и управления энергопотреблением.
• Телекоммуникации: обеспечение надежного электроснабжения для телекоммуникационного оборудования.

Преимущества использования PM-3114-160-CPS включают:

• Высокая точность измерений: соответствие классу точности 1 обеспечивает надежные данные для анализа и принятия решений.
• Гибкость подключения: возможность использования различных трансформаторов тока благодаря четырем петлям CT.
• Надежность: устойчивость к широкому диапазону температур и влажности гарантирует долговечность устройства в различных эксплуатационных условиях.
• Интеграция в системы автоматизации: поддержка протокола CANopen позволяет легко интегрировать прибор в существующие системы управления.
• Энергоэффективность: низкое потребление энергии способствует снижению эксплуатационных расходов.

PM-3114-160-CPS совместим с различными системами автоматизации, поддерживающими протокол CANopen, и может быть интегрирован в существующие инфраструктуры без значительных изменений. Это делает его идеальным решением для предприятий, стремящихся повысить эффективность управления энергопотреблением и обеспечить надежность электроснабжения.

Основные характеристики:
