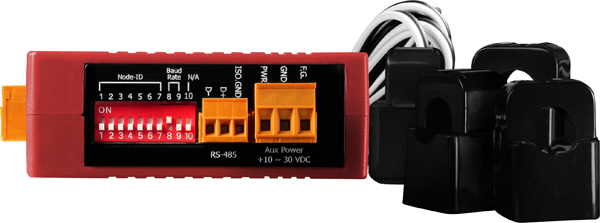

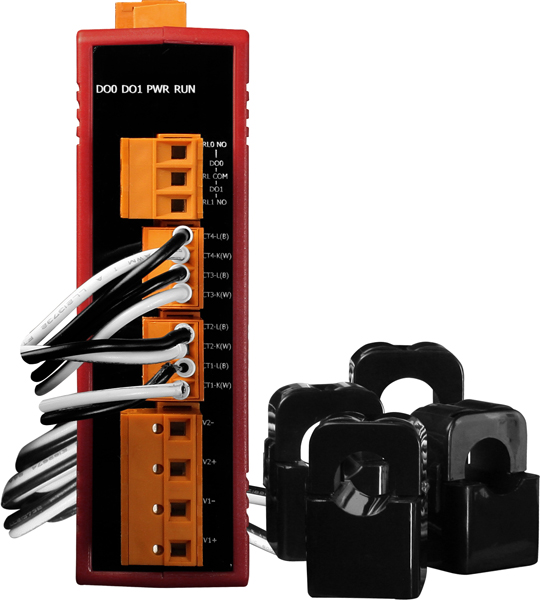

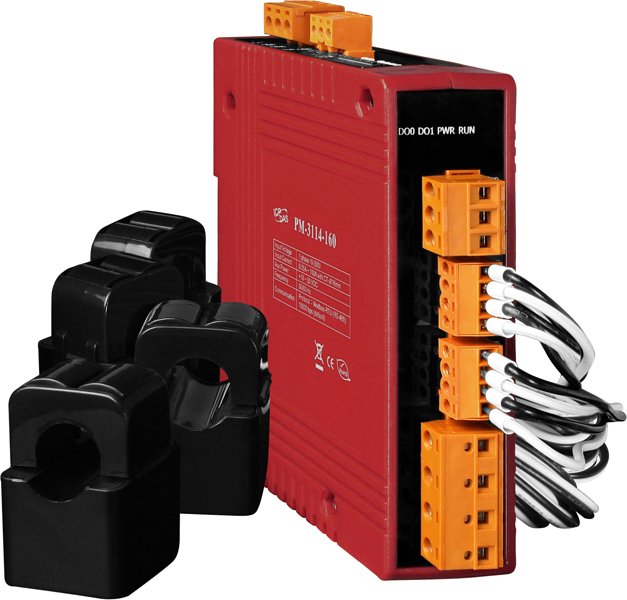

Интеллектуальный измеритель параметров однофазной сети PM-3114-160 от компании ICP DAS предназначен для точного мониторинга и анализа электрических параметров в однофазных системах. Устройство оснащено четырьмя петлями для трансформаторов тока (CT), что позволяет измерять параметры в четырех точках сети одновременно. В комплект входят четыре трансформатора тока с внутренним диаметром 16 мм и длиной кабеля 1,8 м, рассчитанные на токи до 100 А.
PM-3114-160 обеспечивает измерение следующих электрических параметров:
- Частота
- Истинное среднеквадратическое значение напряжения (Uскз)
- Истинное среднеквадратическое значение тока (Iскз)
- Активная мощность (кВт)
- Активная энергия (кВт·ч)
- Полная мощность (кВ·А)
- Полная энергия (кВ·А·ч)
- Реактивная мощность (кВ·А·R)
- Реактивная энергия (кВ·А·R·ч)
- Коэффициент мощности
Устройство поддерживает протокол Modbus RTU, что обеспечивает совместимость с различными системами автоматизации и SCADA. Скорость передачи данных достигает 115200 бит/с, что позволяет получать обновления параметров с частотой 1 секунда. PM-3114-160 оснащен двумя каналами релейного вывода типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы сигнализации и управления.
Корпус устройства выполнен из пластика и имеет габаритные размеры 127×105×33 мм, что облегчает монтаж на DIN-рейку. Рабочий диапазон температур составляет от -10 до +70°C, а рабочая влажность — от 10 до 90% без образования конденсата, что делает PM-3114-160 подходящим для эксплуатации в различных промышленных условиях.
PM-3114-160 находит применение в системах мониторинга и управления электроснабжением, в распределительных щитах, а также в установках, где требуется точный учет и анализ потребляемой энергии. Благодаря своей функциональности и надежности, устройство идеально подходит для интеграции в системы автоматизации зданий и промышленных объектов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 2.5 |
| Параметры трансформатора тока | 100 А |
| Диапазон измерения напряжения | 10~300 В |
| Диапазон измерения тока | 0,05~100 A |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 1P4W-4CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -10 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
