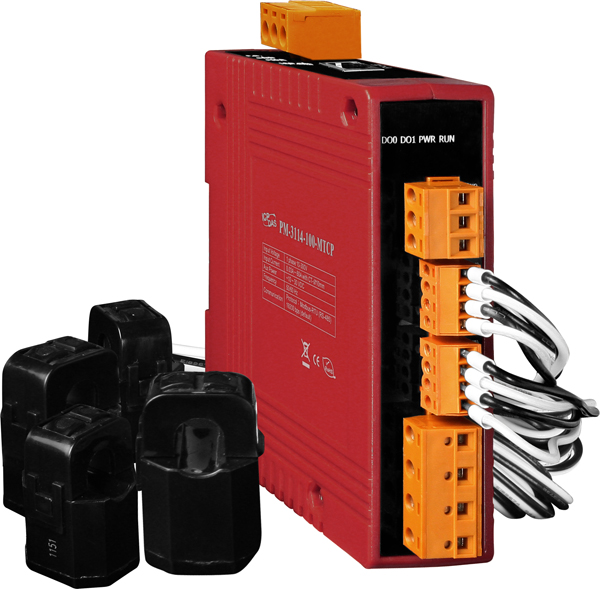

Интеллектуальный измеритель параметров однофазной сети PM-3114-100-MTCP от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в однофазных системах. Устройство оснащено четырьмя петлями для трансформаторов тока (CT) и поддерживает протокол Modbus TCP, что обеспечивает эффективную интеграцию в системы автоматизации и управления энергопотреблением.
Ключевые технические особенности PM-3114-100-MTCP включают:
- Диапазон измерения напряжения: 10–300 В, что позволяет контролировать широкий спектр рабочих напряжений.
- Диапазон измерения тока: 0,03–60 А, обеспечивая точные измерения при различных уровнях тока.
- Измеряемая частота: 50/60 Гц, соответствующая стандартам электроснабжения.
- Класс точности: 1, гарантируя высокую достоверность показаний.
- Тип подключения: 1P4W-4CT, обеспечивающий гибкость в установке.
- Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 с, обеспечивая оперативный мониторинг.
- Материал корпуса: пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
- Тип каналов релейного вывода: Form A (N.O.), с нагрузочной способностью реле 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
- Рабочее напряжение: +12 ~ +48 В, что расширяет возможности применения устройства.
- Рабочая влажность: 10–90%, без образования конденсата, обеспечивая надежную работу в различных климатических условиях.
- Рабочая температура: -10 ~ +70 °C, что делает устройство пригодным для эксплуатации в широком диапазоне температур.
- Температура хранения: -25 ~ +80 °C, обеспечивая сохранность устройства при транспортировке и хранении.
- Протокол: Modbus TCP, обеспечивая совместимость с различными системами автоматизации.
- Монтаж: на DIN-рейку, упрощая установку и обслуживание.
PM-3114-100-MTCP идеально подходит для применения в промышленных предприятиях, энергетических компаниях и системах управления зданием, где требуется мониторинг и анализ электрических параметров однофазных сетей. Благодаря поддержке протокола Modbus TCP, устройство легко интегрируется в существующие системы автоматизации, обеспечивая централизованный сбор и обработку данных.
Среди преимуществ PM-3114-100-MTCP можно отметить высокую точность измерений, широкие диапазоны измерения, гибкость в установке и эксплуатации, а также надежность в различных условиях. Совместимость с протоколом Modbus TCP и возможность монтажа на DIN-рейку делают его удобным для интеграции в различные системы управления и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Параметры трансформатора тока | 60 А; внутренний диаметр 10 мм |
| Диапазон измерения напряжения | 10~300 В |
| Диапазон измерения тока | 0,03 ~60 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 1P4W-4CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | +12 ~ +48 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -10 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus TCP |
| Монтаж | На DIN-рейку |
