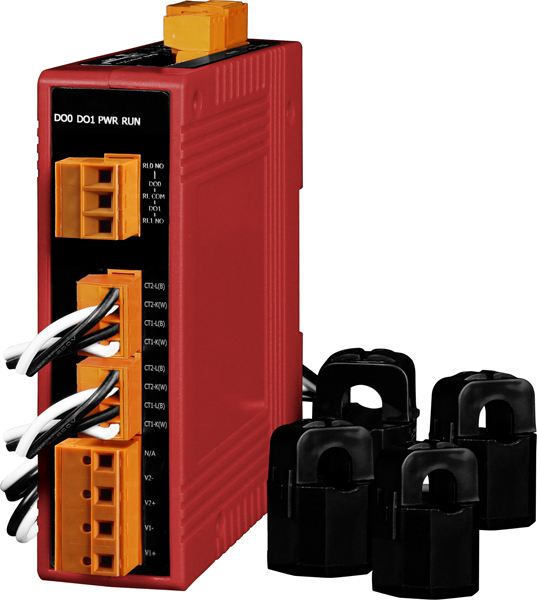

Интеллектуальный измеритель параметров однофазной сети PM-3114-100-CPS CANOpen, 4 loops single-phase

Интеллектуальный измеритель параметров однофазной сети PM-3114-100-CPS от компании ICP DAS предназначен для мониторинга и анализа ключевых электрических параметров в однофазных системах. Устройство оснащено четырьмя петлями для подключения токовых трансформаторов, что обеспечивает высокую гибкость при установке и эксплуатации.

Ключевые технические особенности PM-3114-100-CPS включают:

• Диапазон измерения напряжения: 10–300 В, что позволяет эффективно работать в различных диапазонах напряжения.
• Диапазон измерения тока: 0,03–60 А, обеспечивая точные измерения как для малых, так и для высоких токов.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 с, что обеспечивает оперативное получение актуальной информации.
• Класс точности: 1, гарантируя высокую достоверность измерений.
• Тип подключения: 1P4W-4CT, обеспечивая удобство монтажа и подключения.
• Протоколы передачи данных: CANopen, обеспечивая совместимость с широким спектром промышленного оборудования.
• Габаритные размеры: 127×105×33 мм, что позволяет устанавливать устройство в ограниченных пространствах.
• Материал корпуса: пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
• Рабочие условия: температура от -10 до +70°C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять различными нагрузками.
• Скорость передачи данных: 125–1000 Кбит/с, обеспечивая быструю и надежную передачу информации.
• Напряжение изоляции: 2500 В, гарантируя защиту от возможных перенапряжений.

Устройство предназначено для применения в различных сферах, включая:

• Промышленная автоматизация: мониторинг и управление электросетями на предприятиях.
• Энергетика: анализ потребления и распределения энергии в энергетических системах.
• Строительство: контроль электроснабжения в строительных объектах.
• Телекоммуникации: обеспечение стабильного электроснабжения для телекоммуникационного оборудования.

Преимущества PM-3114-100-CPS включают:

• Высокая точность измерений: класс точности 1 обеспечивает достоверные данные для анализа и принятия решений.
• Гибкость установки: наличие четырех петель для подключения токовых трансформаторов позволяет адаптировать устройство под различные схемы подключения.
• Широкий диапазон рабочих условий: устройство функционирует при температуре от -10 до +70°C и влажности от 10 до 90% без конденсации, что расширяет возможности его применения.
• Совместимость с промышленными протоколами: поддержка CANopen обеспечивает интеграцию с различным промышленным оборудованием.
• Компактные размеры: габариты 127×105×33 мм позволяют устанавливать устройство в ограниченных пространствах.

PM-3114-100-CPS является надежным и эффективным решением для мониторинга и управления параметрами однофазных электрических сетей, обеспечивая высокую точность измерений и гибкость в установке и эксплуатации.

Основные характеристики:
