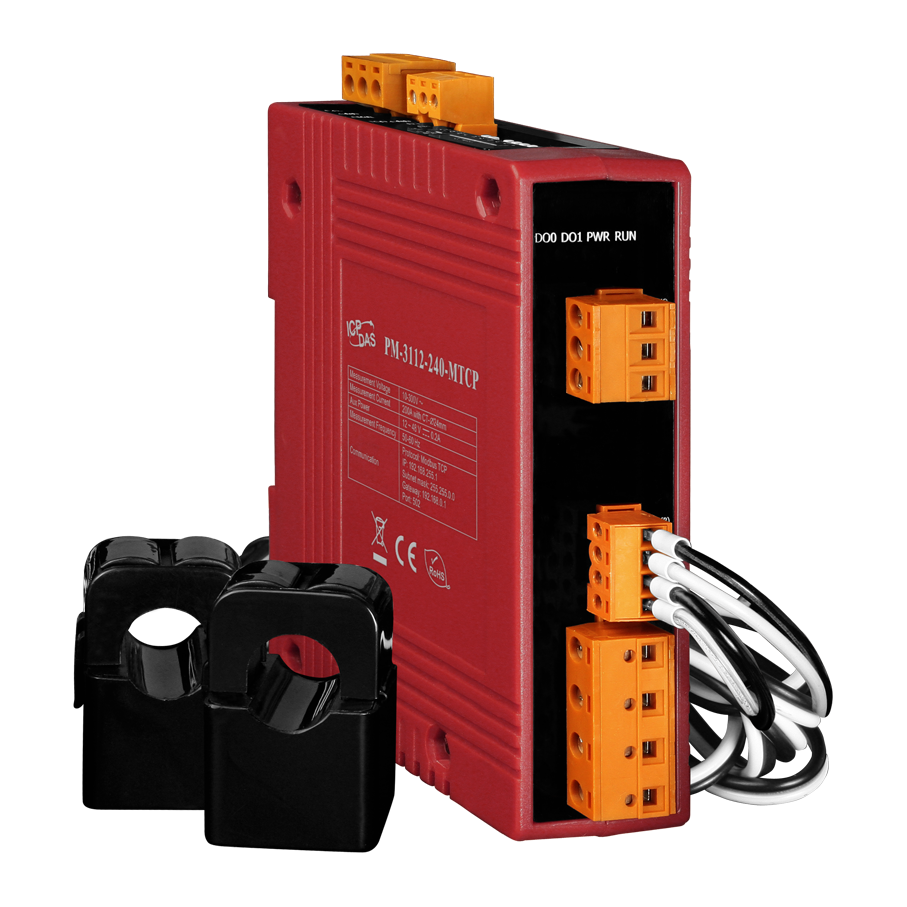

Интеллектуальный измеритель параметров однофазной сети PM-3112-240-MTCP Modbus TCP; 2 loops single-p

Интеллектуальный измеритель параметров однофазной сети PM-3112-240-MTCP от компании ICP DAS предназначен для мониторинга и анализа ключевых электрических параметров в однофазных системах переменного тока. Устройство оснащено двумя петлями измерения, что позволяет одновременно контролировать два независимых участка сети.

Ключевые технические особенности PM-3112-240-MTCP включают:

• Диапазон измерения напряжения: 10–300 В переменного тока, обеспечивая гибкость в применении при различных уровнях напряжения.
• Диапазон измерения тока: 0,09–200 А, что позволяет эффективно контролировать как низкие, так и высокие токовые нагрузки.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 с, что обеспечивает оперативный мониторинг параметров сети.
• Протокол связи: Modbus TCP, обеспечивающий совместимость с широким спектром промышленного оборудования и систем автоматизации.
• Габаритные размеры: 127×105×33 мм, что позволяет устанавливать устройство в ограниченных пространствах на DIN-рейке.
• Рабочие условия: температура от –10 до +70 °C и влажность 10–90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Питание: постоянное напряжение от 12 до 48 В, обеспечивающее гибкость в выборе источника питания.
• Релейные выходы: два канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы сигнализации и управления.

Области применения PM-3112-240-MTCP включают:

• Энергетический сектор: мониторинг и управление параметрами однофазных электрических сетей на подстанциях и в распределительных системах.
• Промышленность: контроль электроснабжения производственных предприятий, обеспечение надежности и эффективности работы оборудования.
• Коммерческие и жилые здания: управление и анализ потребления электроэнергии для оптимизации расходов и повышения энергоэффективности.
• Системы автоматизации: интеграция в SCADA-системы для централизованного мониторинга и управления электрическими параметрами.

Преимущества PM-3112-240-MTCP:

• Компактные размеры: возможность установки на DIN-рейку, экономия пространства в распределительных щитах.
• Широкий диапазон измерений: поддержка различных уровней напряжения и тока, что делает устройство универсальным для различных приложений.
• Высокая точность: класс точности 1, обеспечивающий надежные данные для анализа и принятия решений.
• Гибкость подключения: поддержка протокола Modbus TCP для интеграции с различными системами автоматизации и управления.
• Надежность: устойчивость к широкому диапазону температур и влажности, что гарантирует стабильную работу в различных эксплуатационных условиях.

PM-3112-240-MTCP является эффективным решением для мониторинга и управления параметрами однофазных электрических сетей, обеспечивая высокую точность измерений, гибкость подключения и надежность в эксплуатации.

Основные характеристики:
