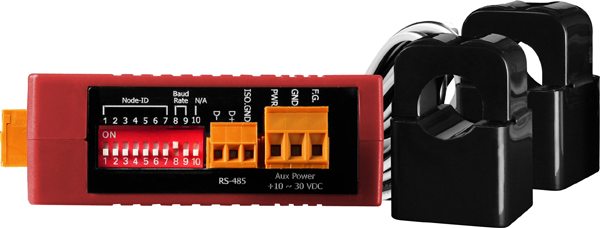

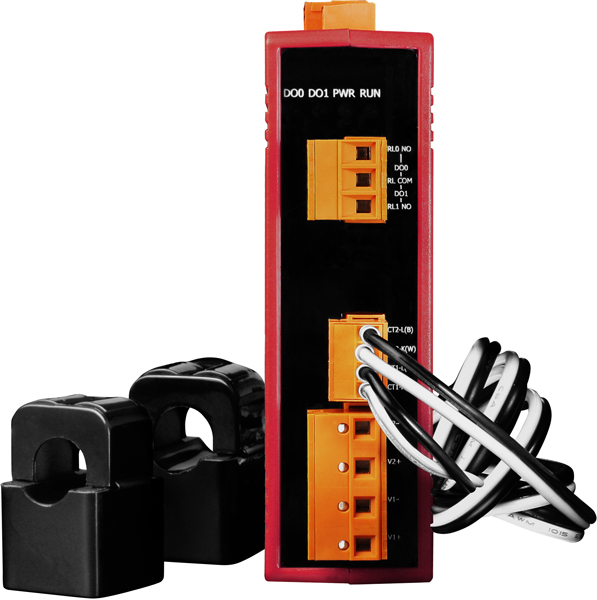

Интеллектуальный измеритель параметров однофазной сети PM-3112-160 от компании ICP DAS предназначен для мониторинга и анализа ключевых электрических параметров в однофазных системах. Устройство оснащено двумя петлями с токовыми трансформаторами (CT), что позволяет проводить измерения с высокой точностью и надежностью.
**Ключевые технические особенности:**
- Диапазон измерения напряжения: 10–300 В, что обеспечивает гибкость при работе с различными однофазными сетями.
- Диапазон измерения тока: 0,05–100 А, позволяя контролировать широкий спектр токовых нагрузок.
- Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Класс точности: 1, что соответствует высокому уровню измерительных характеристик.
- Интерфейс связи: Modbus RTU, обеспечивающий совместимость с различными системами автоматизации и SCADA.
- Релейные выходы: 2 канала Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы управления для автоматического реагирования на изменения параметров сети.
- Защита от импульсных помех: 2,5 кВ, обеспечивающая надежную работу в условиях электромагнитных помех.
- Рабочие условия: температурный диапазон от –10 до +70 °C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Монтаж: на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.
**Области применения и целевая аудитория:**
PM-3112-160 идеально подходит для использования в промышленных предприятиях, энергетических компаниях, а также в системах автоматизации зданий и сооружений. Специалисты по эксплуатации и техническому обслуживанию оценят его за возможность оперативного мониторинга и диагностики состояния электрических сетей, что способствует повышению надежности и эффективности работы оборудования.
**Преимущества и совместимость:**
- Высокая точность измерений: класс точности 1 гарантирует достоверность получаемых данных.
- Гибкость подключения: Modbus RTU обеспечивает совместимость с широким спектром устройств и систем автоматизации.
- Надежность в эксплуатации: защита от импульсных помех и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
- Удобство монтажа: компактные габариты и возможность установки на DIN-рейку упрощают процесс интеграции в существующие системы.
Интеллектуальный измеритель параметров однофазной сети PM-3112-160 от ICP DAS представляет собой надежное и высокоточное решение для мониторинга электрических параметров, обеспечивая эффективную интеграцию в системы автоматизации и управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127х105х33 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 2 Вт |
| Защита от импульсных помех, кВ | 2.5 |
| Параметры трансформатора тока | 100 А; внутренний диаметр 16 мм |
| Диапазон измерения напряжения | 10~300 В |
| Диапазон измерения тока | 0,05~100 A |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 1 |
| Тип подключения | 1P2W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -10 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 2.5 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
