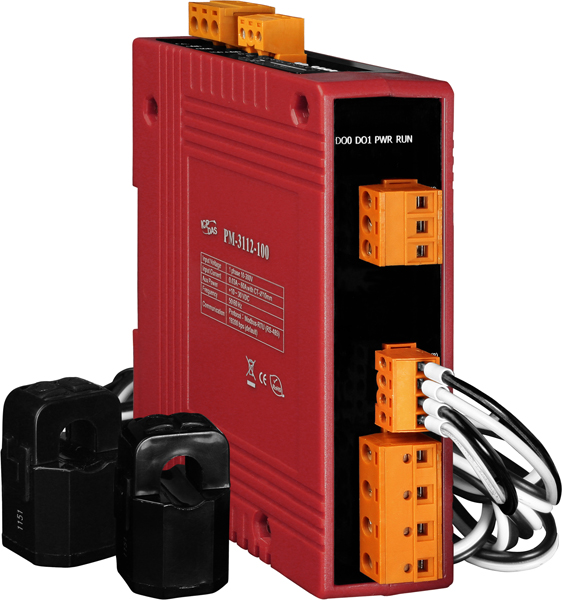

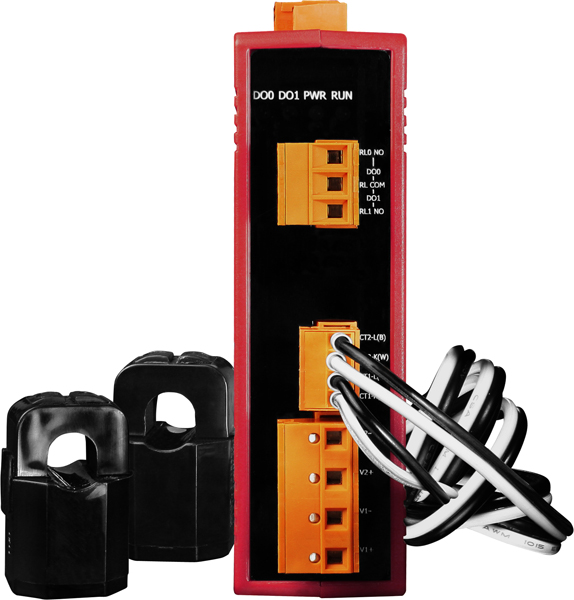

Измеритель PM-3112-100 Modbus RTU; 2 loops single-phase Power Meter with 2 CTs (60 A)

Измеритель PM-3112-100 от компании ICP DAS предназначен для мониторинга и анализа параметров однофазных электрических сетей. Устройство оснащено двумя петлями измерения и комплектуется двумя токовыми трансформаторами (CT) с максимальным током 60 А, что обеспечивает точность измерений и гибкость в установке.

Ключевые технические особенности включают:

• Диапазон измерения напряжения: 10–300 В переменного тока, что позволяет использовать прибор в различных однофазных сетях.
• Диапазон измерения тока: 0,03–60 А, обеспечивая точные показания при низких и высоких токах.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Частота обновления данных: 1 с, что обеспечивает оперативное получение информации о состоянии сети.

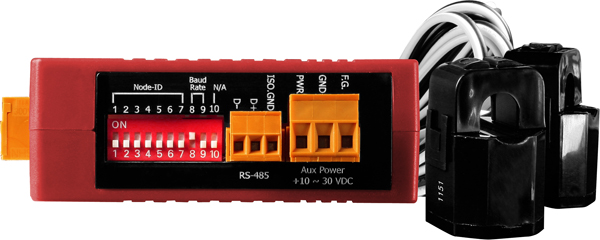

• Протокол связи: Modbus RTU, обеспечивающий совместимость с широким спектром промышленного оборудования и систем автоматизации.
• Релейные выходы: два канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы управления и сигнализации.
• Габаритные размеры: 127×105×33 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
• Рабочие условия: температура от –10 до +70 °C, влажность 10–90% без конденсации, что делает прибор надежным в различных эксплуатационных средах.

Области применения устройства включают:

• Мониторинг и управление электросетями: для обеспечения стабильной работы и предотвращения аварийных ситуаций.
• Системы автоматизации зданий и промышленных объектов: для интеграции в системы управления энергопотреблением.
• Энергетический аудит: для анализа и оптимизации потребления электроэнергии.

Преимущества PM-3112-100:

• Высокая точность измерений: класс точности 1 обеспечивает достоверные данные для анализа и принятия решений.
• Гибкость установки: возможность монтажа на DIN-рейку и использование различных токовых трансформаторов позволяет адаптировать устройство под конкретные условия эксплуатации.
• Интеграция с промышленными системами: поддержка протокола Modbus RTU обеспечивает совместимость с широким спектром оборудования и систем автоматизации.
• Надежность в эксплуатации: широкий диапазон рабочих температур и влажности, а также защита от импульсных помех до 2,5 кВ гарантируют стабильную работу устройства в различных условиях.

PM-3112-100 является эффективным решением для предприятий, стремящихся повысить эффективность управления энергопотреблением и обеспечить надежность работы своих электрических сетей.

Основные характеристики:
