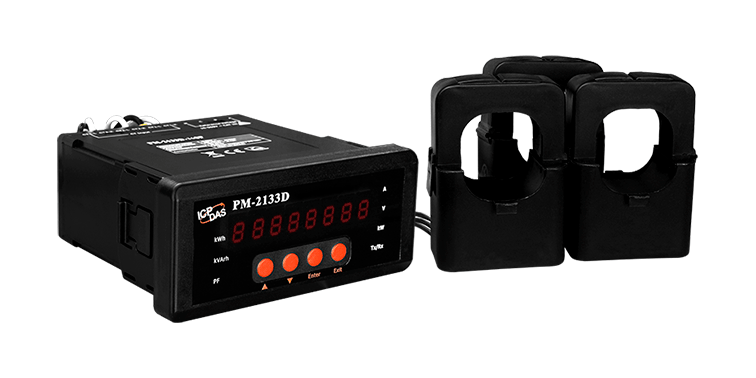

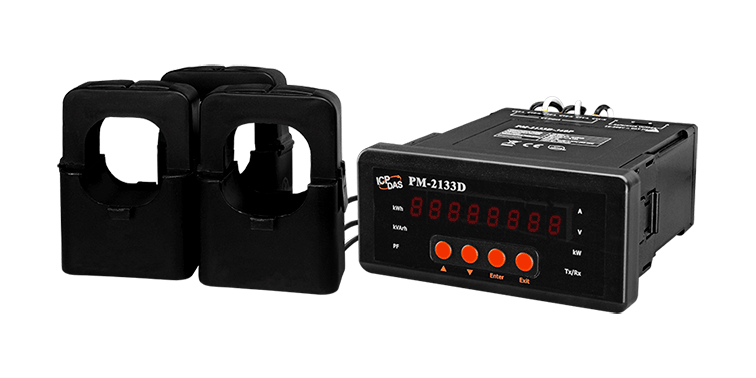

Измеритель PM-2133D-400P CR Modbus RTU, 3-phase power meter; includes 400A CT (Inside diameter 36 mm

Измеритель PM-2133D-400P CR от компании ICP DAS предназначен для мониторинга и анализа параметров трехфазных электрических сетей. Устройство оснащено трансформатором тока на 400 А с внутренним диаметром 36 мм, что обеспечивает точные измерения в широком диапазоне токов и напряжений.

Ключевые технические особенности включают:

• Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет работать с различными уровнями напряжения в промышленных сетях.
• Диапазон измерения тока: 0–60 А, обеспечивая гибкость при подключении к различным типам оборудования.
• Измеряемые параметры: истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности, частота, коэффициент нелинейных искажений.
• Класс точности: 0,5, что соответствует стандартам для промышленных измерений.
• Интерфейс связи: Modbus RTU, обеспечивающий надежную и быструю передачу данных со скоростью до 115200 бит/с.
• Релейные выходы: 2 канала типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы автоматизации для управления и сигнализации.
• Рабочие условия: температура от -20 до +70 °C и влажность 10–90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Габаритные размеры: 110 x 115 x 50 мм, что упрощает монтаж в распределительные щиты и панели.

Области применения включают:

• Промышленные предприятия: для мониторинга и управления электросетями, повышения энергоэффективности и предотвращения аварийных ситуаций.
• Энергетические компании: для учета и анализа потребления электроэнергии на различных объектах.
• Системы автоматизации: интеграция с SCADA-системами для централизованного контроля и управления.

Преимущества устройства:

• Высокая точность измерений: соответствует классу точности 0,5, что обеспечивает надежные данные для анализа и принятия решений.
• Гибкость подключения: поддержка различных типов подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT) для удобства интеграции в существующие системы.
• Надежность: защита от импульсных помех до 3 кВ и изоляция последовательной линии 3 кВ обеспечивают устойчивую работу в промышленных условиях.
• Удобство монтажа: панельный монтаж и компактные размеры упрощают установку в распределительные щиты и панели.

Совместимость с другими устройствами и системами автоматизации достигается благодаря поддержке протокола Modbus RTU, что обеспечивает интеграцию с различными контроллерами и SCADA-системами. Это позволяет централизованно собирать и анализировать данные, а также управлять электросетями на предприятиях и в энергетических компаниях.

Основные характеристики:
