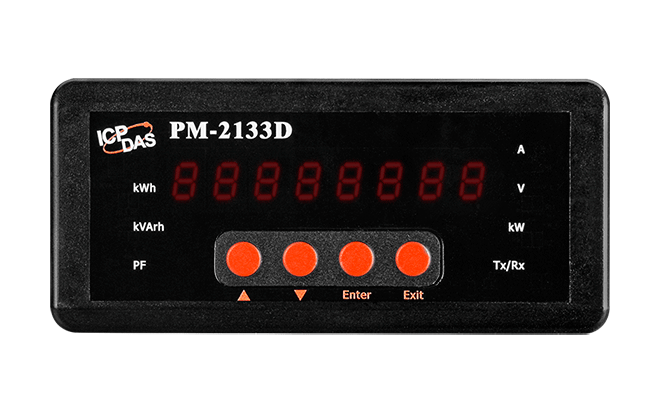

Измеритель PM-2133D-160P CR Modbus RTU, 3-phase power meter; includes 100A CT (Inside diameter 16 mm

Артикул: PM-2133D-160P CR
Характеристики
Полное наименование:
—
Измеритель PM-2133D-160P CR Modbus RTU, 3-phase power meter; includes 100A CT (Inside diameter 16 mm; wire lead 4 m) x 3 (RoHS)
Срок гарантии
—
12 мес.
247 313 тенге/шт
Варианты цен
247 313 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

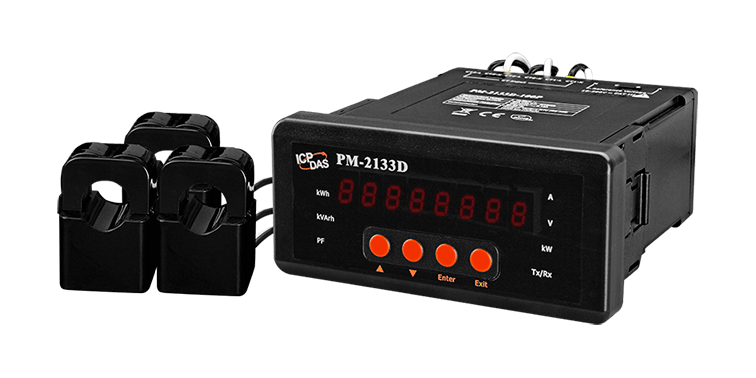

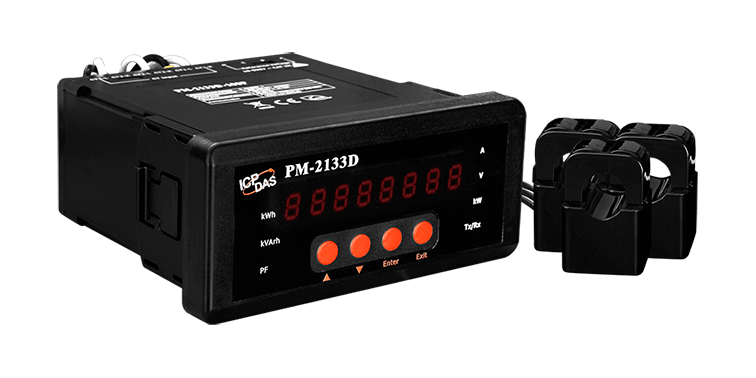

Измеритель PM-2133D-160P CR от компании ICP DAS предназначен для мониторинга и анализа параметров трехфазных электрических сетей. Устройство оснащено трансформаторами тока на 100 А с внутренним диаметром 16 мм, что обеспечивает точность измерений и удобство установки в различных промышленных условиях.

Ключевые технические особенности включают:

  • Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет работать с широким спектром электрических систем.
  • Диапазон измерения тока: 0–60 А, обеспечивая гибкость при подключении к различным объектам.
  • Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
  • Класс точности: 0,5, что соответствует стандартам для промышленных измерений.
  • Интерфейс связи: Modbus RTU, обеспечивающий надежную интеграцию с системами автоматизации и SCADA.
  • Релейные выходы: 2 канала типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного и 5 А при 30 В постоянного тока, что позволяет реализовывать функции сигнализации и управления.
  • Защита от импульсных помех: 3 кВ, обеспечивающая устойчивость работы в условиях электромагнитных помех.
  • Рабочие условия: температура от -20 до +70 °C, влажность 10–90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических зонах.
  • Габаритные размеры: 110 x 115 x 50 мм, что упрощает монтаж в ограниченных пространствах.
  • Питание: переменный ток 85–264 В, максимальная потребляемая мощность 6 Вт, что обеспечивает экономичность эксплуатации.

Области применения устройства включают:

  • Энергетические предприятия: для мониторинга и управления параметрами электрических сетей.
  • Промышленные объекты: для контроля потребления энергии и оптимизации работы оборудования.
  • Системы автоматизации зданий: для интеграции в системы управления энергопотреблением.
  • Электрические щиты: для установки в распределительные щиты с целью контроля и защиты цепей.

Преимущества PM-2133D-160P CR включают:

  • Высокая точность измерений: благодаря классу точности 0,5 и широкому диапазону измерений.
  • Гибкость подключения: поддержка различных типов подключения, включая 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT.
  • Надежность: защита от импульсных помех и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
  • Интеграция с системами автоматизации: интерфейс Modbus RTU и релейные выходы позволяют легко интегрировать устройство в существующие системы управления.

Устройство совместимо с различными системами автоматизации и может быть интегрировано в существующие инфраструктуры для повышения эффективности управления энергопотреблением и обеспечения надежности электроснабжения.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 110 x 115 x 50
Количество каналов релейного вывода 2
Максимальная потребляемая мощность 6 Вт
Защита от импульсных помех, кВ 3
Параметры трансформатора тока 100 А; Внутренний диаметр 16 мм
Диапазон измерения напряжения 10~500 В
Диапазон измерения тока 0~60 А
Измеряемая частота 50/60 Гц
Класс точности 0,5
Тип подключения 3P4W-3CT
3P3W-2CT
3P3W-3CT
1P2W-1CT
1P3W-2CT
Измеряемые параметры Частота
Истинное среднеквадратическое значение напряжения (Uскз)
Истинное среднеквадратическое значение тока (Iскз)
Активная мощность (кВт)
Активная энергия (кВт·ч)
Полная мощность (кВ·А)
Полная энергия (кВ·А·ч)
Реактивная мощность (кВ·А·R)
Реактивная энергия (кВ·А·R·ч)
Коэффициент мощности
Частота обновления данных 1 с
Материал корпуса Пластик
Тип каналов релейного вывода Form A (N.O.)
Нагрузочная способность реле 5 А при 250 В перем., 5 А при 30 В пост.
Рабочее напряжение +85 ~ +264 В пер.
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -20 ~ +70
Температура хранения, °C -25 ~ +80
Протокол Modbus RTU
Монтаж Панельный
Изоляция последовательной линии 3 кВ
Скорость передачи данных, бит/с 115200 макс.
