Измеритель PM-2133D-100P CR Modbus RTU, 3-phase power meter; includes 60A CT (Inside diameter 10 mm;

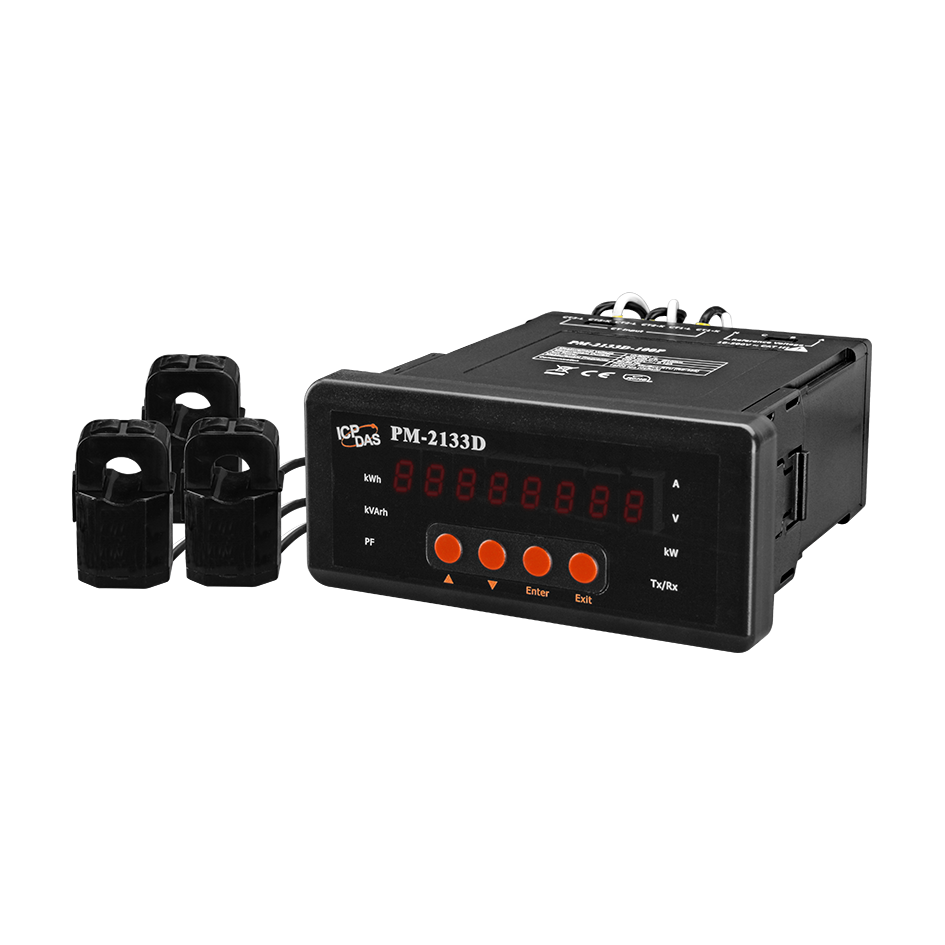

Измеритель PM-2133D-100P CR от компании ICP DAS представляет собой интеллектуальный трехфазный счетчик электрической энергии, предназначенный для мониторинга и анализа параметров электрических сетей. Устройство оснащено трансформаторами тока (CT) с максимальным током 60 А и внутренним диаметром 10 мм, что обеспечивает точные измерения в широком диапазоне токов и напряжений.

Ключевые технические особенности устройства включают:

• Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет использовать прибор в различных электрических системах.
• Диапазон измерения тока: 0–60 А, обеспечивая гибкость при подключении к различным объектам.
• Класс точности: 0,5, гарантируя высокую достоверность измерений при коэффициенте мощности (PF) равном 1.
• Измеряемые параметры: частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
• Интерфейс связи: поддержка протокола Modbus RTU, обеспечивающая совместимость с различными системами автоматизации и SCADA.
• Релейные выходы: два канала Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, позволяющие интегрировать устройство в системы управления и сигнализации.
• Защита от импульсных помех: 3 кВ, обеспечивая надежную работу в условиях электромагнитных помех.
• Рабочие условия: температура от -20 до +70 °C и влажность от 10 до 90% без конденсации, что делает прибор пригодным для эксплуатации в различных климатических условиях.
• Габаритные размеры: 110 x 115 x 50 мм, что позволяет устанавливать устройство в ограниченных пространствах.
• Питание: рабочее напряжение 85–264 В переменного тока и максимальная потребляемая мощность 6 Вт, обеспечивая экономичную эксплуатацию.

Области применения PM-2133D-100P CR включают:

• Мониторинг и управление энергопотреблением: в промышленных предприятиях для анализа и оптимизации расхода электроэнергии.
• Интеграция в системы автоматизации: для сбора и передачи данных о состоянии электрических сетей в системы SCADA и другие системы управления.
• Энергетический аудит: для проведения анализа эффективности использования энергии и выявления потенциальных областей для улучшения.

Преимущества устройства включают:

• Высокая точность измерений: с классом точности 0,5, что обеспечивает надежные данные для анализа и принятия решений.
• Гибкость установки: благодаря комплекту с трансформаторами тока и различным типам подключения, устройство легко интегрируется в существующие системы.
• Надежность: защита от импульсных помех и широкий диапазон рабочих температур гарантируют стабильную работу в различных условиях.
• Совместимость: поддержка протокола Modbus RTU обеспечивает легкую интеграцию с различными системами автоматизации и управления.

PM-2133D-100P CR является эффективным решением для предприятий, стремящихся повысить эффективность использования электроэнергии и интегрировать системы мониторинга и управления энергопотреблением в свои производственные процессы.

Основные характеристики:
