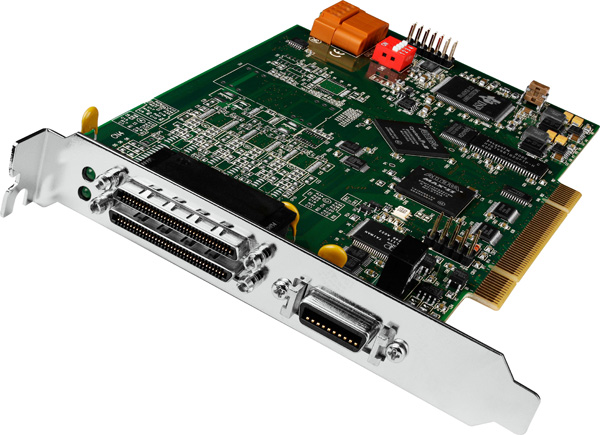

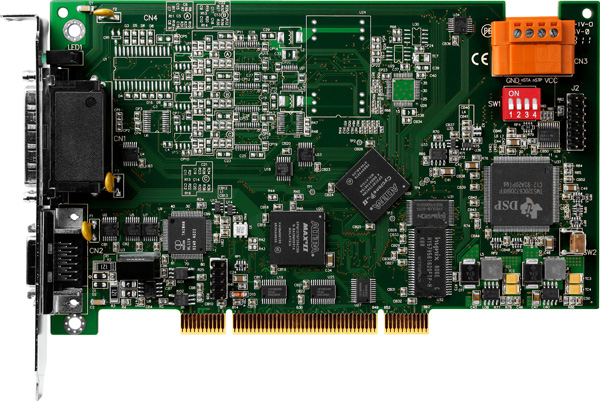

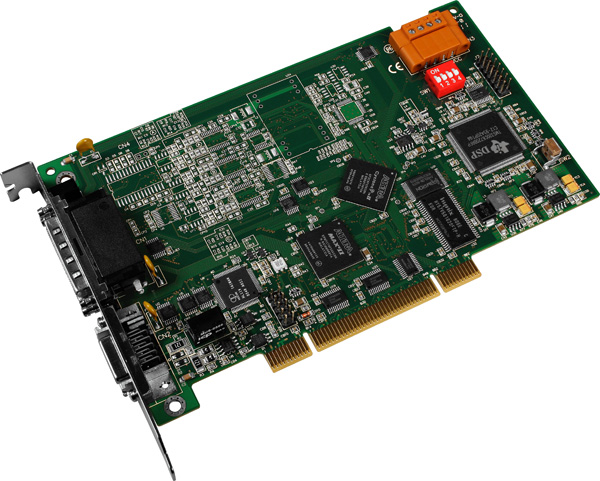

Плата управления движением ICP DAS PISO-PS600 предназначена для высокоточного и надежного управления шестью осями в различных промышленных приложениях. Основанная на цифровом сигнальном процессоре (DSP), она обеспечивает эффективную обработку сигналов и высокую производительность системы.
Ключевые технические особенности платы PISO-PS600 включают:
- Интерфейс: Universal PCI, поддерживающий как PCI, так и PCI-X шины, что обеспечивает совместимость с широким спектром компьютерных систем.
- Управление движением: Возможность управления шестью осями с типами команд пульсации, включая CW/CCW, Pulse/Direction и A/B pulse. Поддерживаются различные режимы работы: симуляция, закрытая и открытая петля, а также линейная интерполяция для 2/6 осей и круговая интерполяция для 2/3 оси.
- Энкодер/Счетчик: Разрешение 32 бита и максимальная частота счета до 12 МГц, что обеспечивает высокую точность и скорость обработки сигналов.
- Входные и выходные сигналы: Вводы для механических переключателей (LMT+, LMT-, NHOME, LTC, EMG) и интерфейс I/O для серво-двигателя с входами INP, ALM, RDY и выходами SVON, ALMRST, ERC.
- Электропитание: Потребление тока 500 мА при +5 В, что соответствует стандартным требованиям для подобных устройств.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +80°C, рабочая влажность от 5 до 90% без образования конденсата, что делает плату пригодной для использования в различных климатических условиях.
- Защита: Изоляция каналов внутренней логики 2500 Vrms, обеспечивающая защиту от электромагнитных помех и повышенную надежность работы.
Плата PISO-PS600 находит применение в различных областях промышленности, включая автоматизацию производственных процессов, робототехнику, системы управления движением и мехатронные комплексы. Ее высокая производительность и гибкость делают ее идеальным решением для предприятий, требующих точного и надежного управления несколькими осями одновременно.
Преимущества платы PISO-PS600:
- Высокая производительность: Обеспечивает точное и быстрое управление шестью осями, что повышает эффективность производственных процессов.
- Гибкость: Поддержка различных режимов работы и типов команд позволяет адаптировать плату под специфические требования различных приложений.
- Надежность: Изоляция каналов внутренней логики и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Совместимость: Интерфейс Universal PCI и поддержка различных операционных систем (Windows XP, Windows 7) обеспечивают легкую интеграцию с существующими системами.
Плата PISO-PS600 является надежным и эффективным решением для предприятий, стремящихся повысить точность и производительность своих систем управления движением.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | VHDCI 68 pin, SCSI-II 20 pin |
| Потребление тока | 500 мА при +5 В |
| Монтаж | В компьютер |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Максимальная частота пульсаций | 4 МГц |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разрешение счетчика/энкодера, бит | 32 |
| Максимальная частота счета | 12 МГц |
| Режим энкодера | A/B pulse, Вверх/Вниз |
| Драйверы для ОС | Windows XP Windows 2000 Windows 7 Windows 10 |
| Число осей | 6 |
| Тип команды | Пульсация |
| Режим | Симуляция, закрытая петля, открытая петля CW/CCW, Pulse/Direction, A/B pulse |
| Линейная интерполяция | 2/6 осей |
| Круговая интерполяция | 2/3 оси |
| Кривая скорости | Т-образная, S-образная |
| Вводы механических переключателей | LMT+, LMT-, NHOME, LTC, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC |
| Режим кольцевого счетчика | 32 бит |
| Триггер сравнения позиций | 4 МГц |
| Режим контроля позиции | Инкрементный, абсолютный |
| Изоляция каналов внутренней логики | 2500 Vrms |
