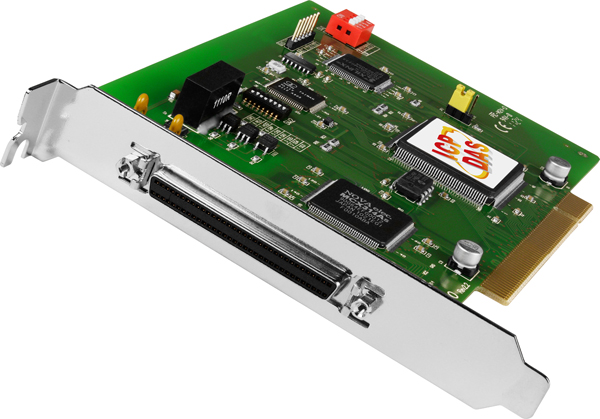

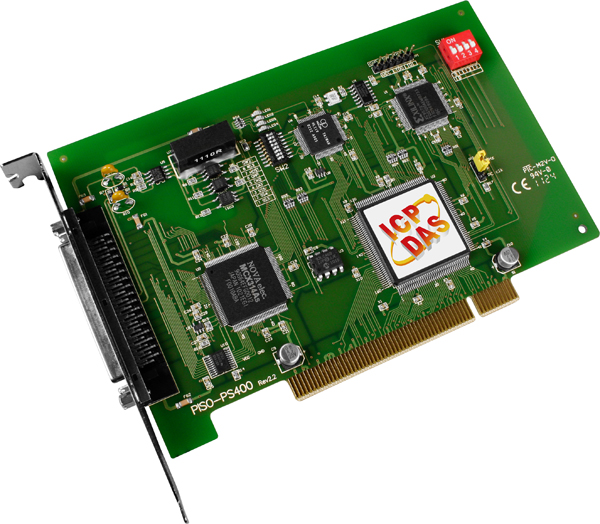

Плата PISO-PS400 от ICP DAS представляет собой высокоскоростную 4-осевую плату управления движением, предназначенную для установки в слот PCI компьютера. Она обеспечивает независимое управление четырьмя осями с максимальной частотой импульсов 4 МГц на каждую ось, что делает ее подходящей для широкого спектра приложений, требующих точного и быстрого позиционирования.
Ключевые технические особенности PISO-PS400 включают:
- Интерполяция: линейная интерполяция для 2/3 осей и круговая интерполяция для 2 осей, обеспечивающие плавное движение и точное позиционирование.
- Ускорение/замедление: программируемые T/S-кривые для ускорения и замедления, позволяющие оптимизировать динамику движения.
- Синхронные действия: поддержка широкого спектра синхронных действий, инициируемых различными событиями, что расширяет возможности автоматизации.
- Автоматический поиск нуля: программируемый автоматический поиск нулевой позиции для каждой оси, обеспечивающий точность начальной установки.
- Вводы механических переключателей: LMT+, LMT-, NHOME, EMG для обеспечения безопасности и контроля за состоянием системы.
- Интерфейс I/O серво-двигателя: входы INP, ALM и выход SVON для интеграции с серво-системами.
- Режимы контроля позиции: инкрементный и абсолютный, обеспечивающие гибкость в управлении движением.
- Изоляция каналов внутренней логики: 2500 Vrms для защиты от электрических помех и повышения надежности системы.
Плата PISO-PS400 предназначена для использования в различных областях промышленности, включая автоматизацию производства, робототехнику, системы ЧПУ и другие приложения, требующие точного и быстрого управления движением. Она совместима с операционными системами Windows XP и Windows 7, что обеспечивает широкую совместимость с существующими системами. Для расширения возможностей ввода/вывода плата оснащена интерфейсом FRnet, позволяющим подключать до 128 каналов дискретного ввода и 128 каналов дискретного вывода, что делает ее гибким решением для комплексных автоматизированных систем.
Среди преимуществ PISO-PS400 можно отметить:
- Высокая производительность: возможность обработки до 4 МГц импульсов на ось при минимальной нагрузке на процессор.
- Гибкость: поддержка различных режимов интерполяции и синхронных действий, адаптируемых под конкретные задачи.
- Надежность: изоляция каналов внутренней логики и широкий диапазон рабочих температур (-20°C ~ +75°C) обеспечивают стабильную работу в различных условиях.
- Совместимость: поддержка стандартных интерфейсов и операционных систем, что облегчает интеграцию в существующие системы.
Плата PISO-PS400 является эффективным решением для предприятий, стремящихся повысить точность и скорость управления движением в своих автоматизированных системах, обеспечивая надежную и гибкую платформу для реализации сложных задач автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | SCSI-II 68 pin |
| Потребление тока | 500 мА при +5 В |
| Монтаж | В компьютер |
| Рабочая температура, °C | -20 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +85 |
| Количество каналов дискретного ввода | До 128 (расширяемые) |
| Тип шины | PCI |
| Количество каналов дискретного вывода | До 128 (расширяемые) |
| Разрешение счетчика/энкодера, бит | 32 |
| Максимальная частота счета | 4 МГц |
| Режим энкодера | A/B pulse, Вверх/Вниз |
| Драйверы для ОС | Windows XP Windows 7 |
| Число осей | 4 |
| Тип команды | Пульсация |
| Разрешение | 32 |
| Режим | CW/CCW, Pulse/Direction Полу-закрытая петля |
| Линейная интерполяция | 2/3 оси |
| Круговая интерполяция | 2 оси |
| Кривая скорости | Т-образная, S-образная |
| Вводы механических переключателей | LMT+, LMT-, NHOME, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM; Output: SVON |
| Режим кольцевого счетчика | 32 бит |
| Триггер сравнения позиций | 10 кГц |
| Режим контроля позиции | Инкрементный, абсолютный |
| Изоляция каналов внутренней логики | 2500 Vrms |
