Артикул:
PISO-PS300U CR
Характеристики
Полное наименование:
—

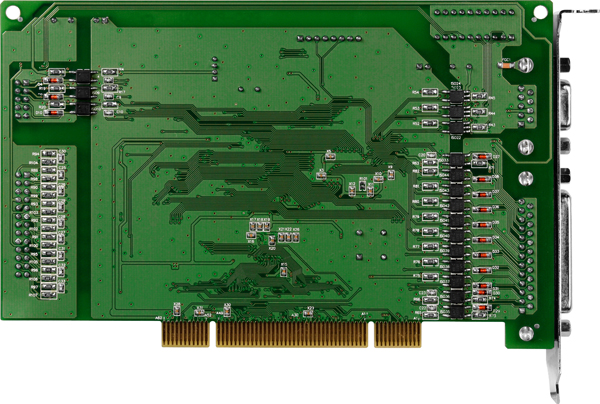

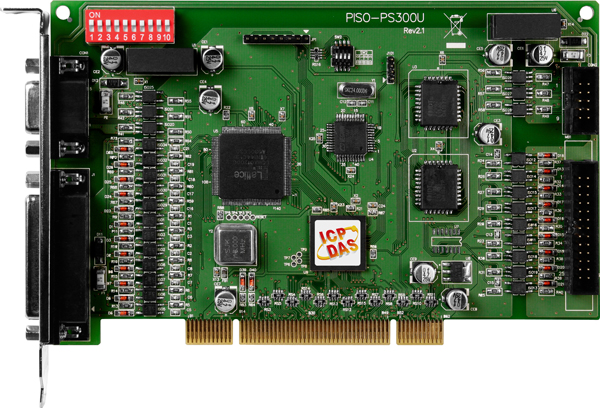

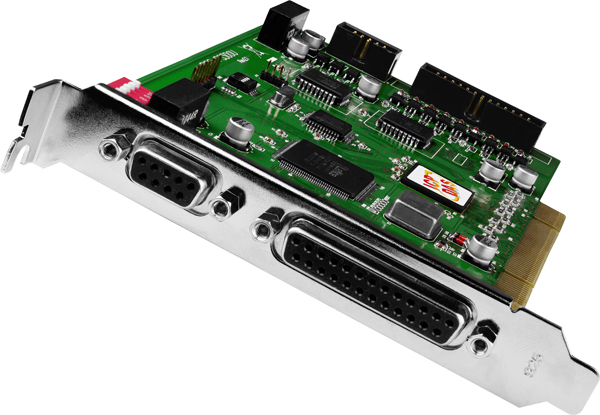

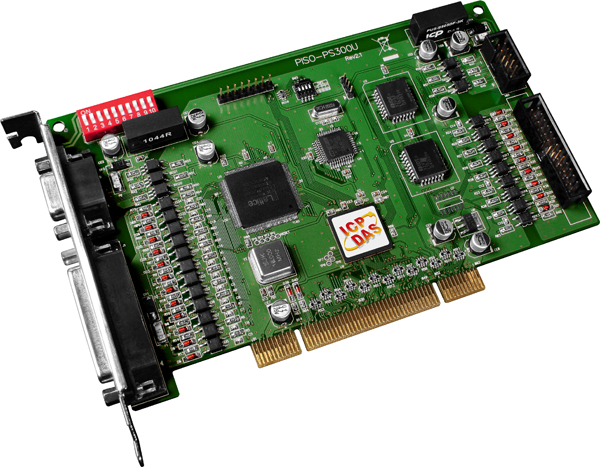

Плата PISO-PS300U CR PCI Bus 3 axis stepper motor / servo control board
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата управления движением ICP DAS PISO-PS300U CR предназначена для интеграции в системы автоматизации, требующие точного и надежного управления сервоприводами и шаговыми двигателями. Устройство устанавливается в слот Universal PCI, обеспечивая совместимость с компьютерами, поддерживающими как PCI, так и PCI-X шины.
Ключевые технические особенности платы включают:
- Количество осей: 3, что позволяет управлять тремя независимыми осями одновременно.
- Частота пульсаций: до 1 МГц, обеспечивая высокую скорость отклика системы.
- Разрешение счетчика/энкодера: 32 бита, что гарантирует точность позиционирования.
- Режимы работы: поддержка различных режимов, включая CW/CCW, Pulse/Direction, полу-закрытая петля, линейная интерполяция для 2/3 осей и круговая интерполяция для 2 осей.
- Вводы механических переключателей: Home, forward, backward limit, EMG для обеспечения безопасности и контроля.
- Интерфейс I/O серво-двигателя: Output: SVON для управления включением/выключением серво-двигателя.
- Режим контроля позиции: инкрементный, позволяющий отслеживать изменения положения с высокой точностью.
- Изоляция каналов внутренней логики: 2500 Vrms, обеспечивая защиту от электрических помех и повышая надежность системы.
Плата PISO-PS300U CR находит применение в различных областях промышленной автоматизации, включая:
- Системы ЧПУ (числового программного управления): для точного управления движением станков и оборудования.
- Робототехника: в качестве центрального элемента управления движением роботов и манипуляторов.
- Линии сборки: для синхронизации движений конвейеров и автоматических сборочных систем.
- Тестовое оборудование: в системах автоматизированного тестирования для управления позиционированием датчиков и инструментов.
Преимущества использования платы PISO-PS300U CR включают:
- Высокая производительность: благодаря поддержке частоты пульсаций до 1 МГц и 32-битному разрешению счетчика/энкодера.
- Гибкость настройки: возможность выбора различных режимов работы и интерполяции для оптимизации под конкретные задачи.
- Надежность: изоляция каналов внутренней логики и широкий диапазон рабочих температур (0 ~ +60°C) обеспечивают стабильную работу в различных условиях.
- Совместимость: поддержка операционных систем Windows XP и Windows 7, а также интеграция с различными средами разработки, такими как VC, VB, Delphi, BCB и LabVIEW.
При выборе платы управления движением для вашего проекта важно учитывать требования к точности, скорости отклика и совместимости с существующими системами. Плата PISO-PS300U CR от ICP DAS предоставляет надежное решение для широкого спектра приложений в области промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 950 мА при +5 В |
| Монтаж | В компьютер |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Максимальная частота пульсаций | 1 МГц |
| Количество каналов дискретного ввода | 8 |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Количество каналов дискретного вывода | 7 |
| Разрешение счетчика/энкодера, бит | 32 |
| Максимальная частота счета | 1 МГц |
| Режим энкодера | CW/CCW, Dir/Pulse, фазы AB |
| Драйверы для ОС | DOS Windows XP Windows 2000 Windows 7 |
| Число осей | 3 |
| Тип команды | Пульсация |
| Разрешение | 32 |
| Режим | CW/CCW, Pulse/Direction Полу-закрытая петля |
| Линейная интерполяция | 2/3 оси |
| Круговая интерполяция | 2 оси |
| Кривая скорости | Т-образная |
| Вводы механических переключателей | Home, forward, backward limit, EMG |
| Интерфейс I/O серво-двигателя | Output: SVON |
| Режим контроля позиции | Инкрементный |
| Изоляция каналов внутренней логики | 2500 Vrms |
