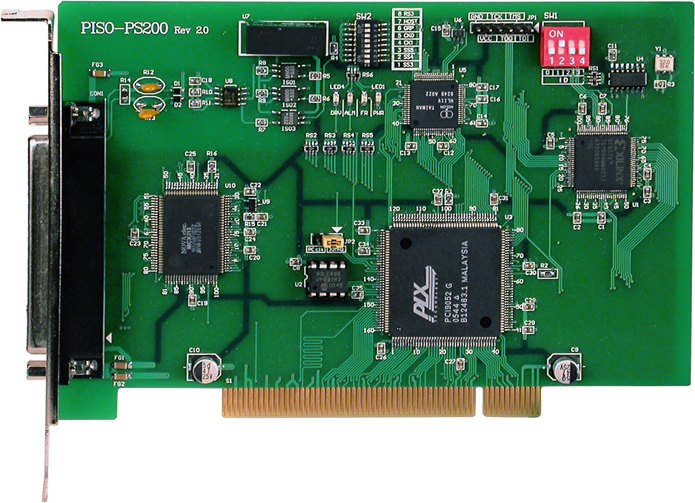

Плата PISO-PS200 от компании ICP DAS представляет собой высокоскоростную плату управления движением с двумя осями, предназначенную для интеграции в системы автоматизации с интерфейсом PCI. Она обеспечивает точное и надежное управление позиционированием в различных промышленных приложениях.
Ключевые технические особенности платы PISO-PS200 включают:
- Интерфейс подключения: PCI-шина, обеспечивающая быструю и стабильную передачу данных.
- Количество осей: 2, с возможностью расширения до 128 каналов дискретного ввода и вывода.
- Частотные характеристики: максимальная частота пульсаций — 4 МГц, максимальная частота счета — 4 МГц, разрешение счетчика/энкодера — 32 бита.
- Режимы работы: поддержка различных режимов, включая CW/CCW, Pulse/Direction, полу-закрытая петля, линейная и круговая интерполяция для двух осей, а также T-образная и S-образная кривые скорости.
- Вводы механических переключателей: LMT+, LMT-, NHOME, EMG для обеспечения безопасности и точности работы системы.
- Интерфейс I/O серво-двигателя: входы INP, ALM; выход SVON для эффективного взаимодействия с серво-приводами.
- Изоляция каналов внутренней логики: 2500 Vrms, обеспечивающая защиту от электрических помех и повышающая надежность работы устройства.
- Электропитание: потребление тока 500 мА при +5 В, что соответствует стандартным требованиям для подобных устройств.
- Условия эксплуатации: рабочая температура от -20 до +75°C, рабочая влажность от 5 до 90% без образования конденсата, что позволяет использовать плату в различных климатических условиях.
Плата PISO-PS200 предназначена для применения в системах автоматизации, где требуется высокоточное управление движением с двумя осями. Она идеально подходит для использования в робототехнике, автоматизированных производственных линиях, системах позиционирования и других областях, где необходима точность и надежность управления движением.
Преимущества платы PISO-PS200 включают:
- Гибкость расширения: возможность увеличения количества каналов ввода/вывода до 128, что позволяет адаптировать систему под конкретные требования проекта.
- Высокая частотная производительность: поддержка высоких частот пульсаций и счета обеспечивает точное и быстрое управление движением.
- Надежность: изоляция каналов внутренней логики и широкий диапазон рабочих температур гарантируют стабильную работу устройства в различных условиях.
- Совместимость: поддержка драйверов для операционных систем Windows XP, Windows 2000, Windows 7 и Windows 10 обеспечивает легкую интеграцию в существующие системы.
Плата PISO-PS200 от ICP DAS является надежным и эффективным решением для задач управления движением в промышленных приложениях, обеспечивая высокую производительность и гибкость при интеграции в автоматизированные системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | DB-37 |
| Потребление тока | 500 мА при +5 В |
| Монтаж | В компьютер |
| Рабочая температура, °C | -20 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +85 |
| Максимальная частота пульсаций | 4 МГц |
| Количество каналов дискретного ввода | До 128 (расширяемые) |
| Тип шины | PCI |
| Количество каналов дискретного вывода | До 128 (расширяемые) |
| Разрешение счетчика/энкодера, бит | 32 |
| Максимальная частота счета | 4 МГц |
| Режим энкодера | A/B pulse, Вверх/Вниз |
| Драйверы для ОС | Windows XP Windows 2000 Windows 7 Windows 10 |
| Число осей | 2 |
| Тип команды | Пульсация |
| Разрешение | 32 |
| Режим | CW/CCW, Pulse/Direction Полу-закрытая петля |
| Линейная интерполяция | 2 оси |
| Круговая интерполяция | 2 оси |
| Кривая скорости | Т-образная, S-образная |
| Вводы механических переключателей | LMT+, LMT-, NHOME, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM; Output: SVON |
| Режим кольцевого счетчика | 32 бит |
| Режим контроля позиции | Инкрементный |
| Изоляция каналов внутренней логики | 2500 Vrms |
