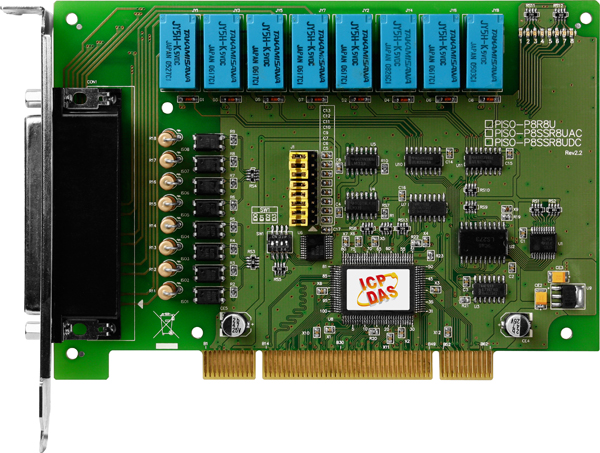

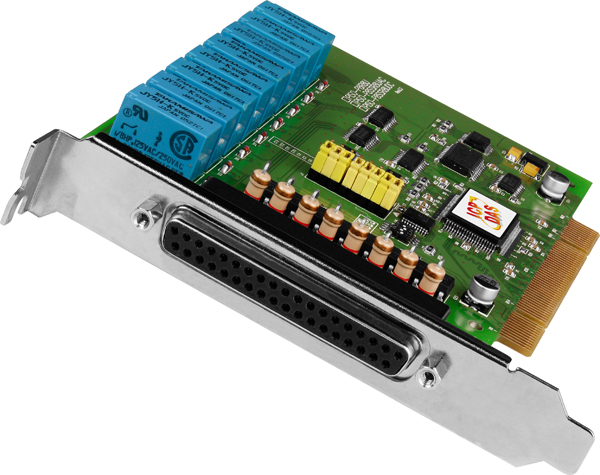

Плата PISO-P8R8U CR Universal PCI, 8-channel Relay Output with isolated digital input Board (RoHS) I

Плата PISO-P8R8U CR от компании ICP DAS представляет собой универсальную PCI-карту, оснащенную 8 изолированными каналами дискретного ввода и 8 каналами релейного вывода. Это решение предназначено для интеграции в компьютерные системы, требующие надежного ввода и вывода сигналов в промышленных приложениях.

Ключевые технические особенности платы включают:

• Тип компьютерной шины: Universal PCI, обеспечивающая совместимость с широким спектром материнских плат.
• Каналы дискретного ввода: 8 каналов с изоляцией 5000 В, что повышает защиту от помех и предотвращает повреждение системы.
• Уровни логических сигналов: логический 0 — 0 ~ 1 В, логический 1 — 5 ~ 24 В, что соответствует стандартам TTL и CMOS.
• Каналы релейного вывода: 8 каналов с нормально разомкнутыми контактами (SPST-NO), нагрузочная способность реле — 250 В при 1.6 А для переменного тока и 30 В при 5 А для постоянного тока.
• Время переключения реле: 6 мс, обеспечивающее быструю реакцию системы на управляющие сигналы.
• Время восстановления реле: 3 мс, что минимизирует задержки при повторных переключениях.
• Входное сопротивление: 1.2 кОм, оптимальное для большинства промышленных датчиков и устройств.
• Частота отклика: без фильтра — 50 кГц, с фильтром — 0.455 кГц, позволяющая адаптировать систему под различные требования по скорости обработки сигналов.
• Потребление тока: 300 мА при 5 В, что соответствует стандартам энергопотребления для подобных устройств.
• Условия эксплуатации: рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, рабочая влажность 5 ~ 85% без конденсации, что делает плату пригодной для использования в различных климатических условиях.
• Габаритные размеры: 149 x 105 x 22 мм, что обеспечивает удобство монтажа в стандартные корпуса компьютеров.

Области применения платы PISO-P8R8U CR включают:

• Автоматизация производственных процессов: управление машинами и оборудованием на основе сигналов от датчиков и исполнительных механизмов.
• Системы сбора данных: мониторинг и регистрация параметров технологических процессов в реальном времени.
• Контроль доступа: управление замками и другими устройствами безопасности на объектах.
• Системы сигнализации: активация звуковых и световых сигналов при достижении определенных условий.

Преимущества платы PISO-P8R8U CR:

• Гальваническая изоляция: защита от электрических помех и предотвращение повреждения оборудования.
• Универсальность: поддержка различных операционных систем, включая Windows и Linux, что облегчает интеграцию в существующие системы.
• Компактные размеры: возможность установки в ограниченных пространствах, экономия места в шкафах управления.
• Надежность: высокая износостойкость реле и долговечность компонентов, обеспечивающие длительный срок службы устройства.

Плата PISO-P8R8U CR является эффективным решением для предприятий, требующих надежного и гибкого ввода-вывода сигналов в своих автоматизированных системах. Ее технические характеристики и возможности делают ее подходящей для широкого спектра промышленных приложений, обеспечивая высокую производительность и долговечность в эксплуатации.

Основные характеристики:
