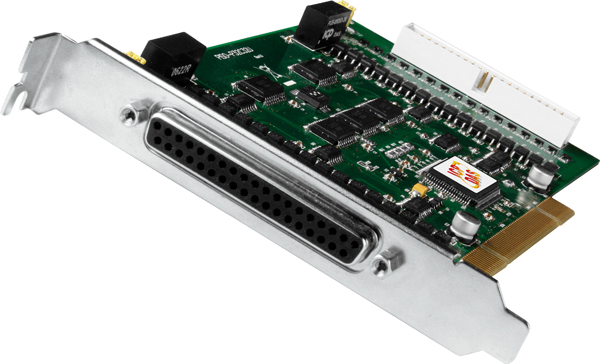

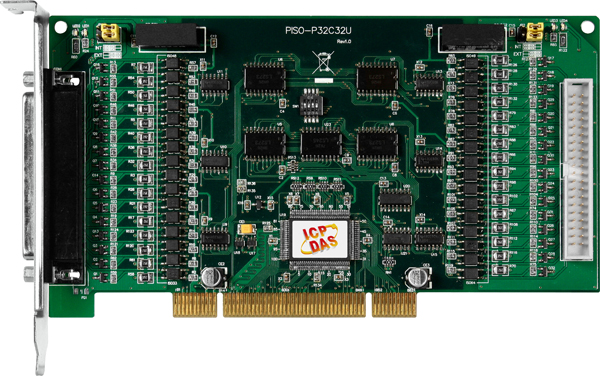

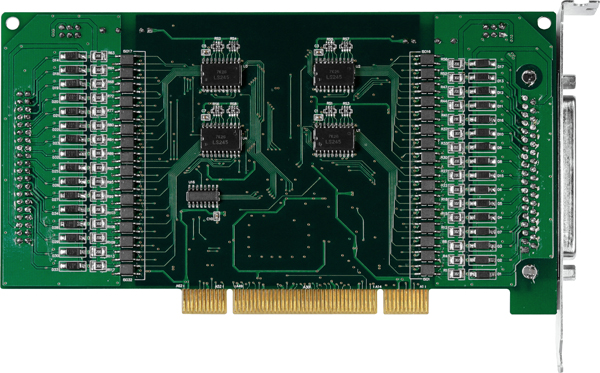

Плата PISO-P32C32U CR Universal PCI,32 Isolated DI, 32 Isolated DO (Current Sinking)

Плата PISO-P32C32U CR от ICP DAS представляет собой универсальный PCI-адаптер, оснащённый 32 изолированными каналами дискретного ввода и 32 каналами дискретного вывода с открытым коллектором (тип Sink, NPN). Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и изолированного ввода-вывода сигналов.

Ключевые технические особенности платы включают:

• Тип шины: Universal PCI, поддерживающая как PCI, так и PCI-X интерфейсы.
• Изоляция: Входы и выходы имеют гальваническую изоляцию с напряжением изоляции 3750 В, обеспечивая защиту от помех и повышая надёжность системы.
• Входные характеристики: Логический уровень 1 достигается при напряжении 9–24 В, а логический уровень 0 — при 0–1 В. Входное сопротивление составляет 3 кОм при мощности 0,5 Вт.
• Выходные характеристики: Каждый канал дискретного вывода способен выдерживать ток до 100 мА при напряжении до 30 В, что позволяет управлять различными исполнительными механизмами.
• Преобразователь DC/DC: Встроенный преобразователь с изоляцией 3000 В постоянного тока обеспечивает дополнительную защиту и стабильную работу устройства.
• Электропитание: Плата потребляет 600 мА при напряжении 5 В, что соответствует стандартным требованиям для подобных устройств.
• Габариты: Компактные размеры 180 x 105 x 22 мм облегчают установку в ограниченных пространствах.
• Условия эксплуатации: Рабочая температура от 0 до +60 °C и влажность 5–85% без конденсации обеспечивают надёжную работу в различных промышленных условиях.

Области применения платы PISO-P32C32U CR включают:

• Системы автоматизации: Использование в качестве интерфейса для сбора и управления сигналами в автоматизированных процессах.
• Контроль и измерения: Интеграция в системы мониторинга и контроля для получения и обработки дискретных сигналов.
• Управление оборудованием: Управление различными исполнительными механизмами, такими как реле, соленоиды и другие устройства, требующие изолированного ввода-вывода.

Преимущества платы PISO-P32C32U CR включают:

• Гальваническая изоляция: Защищает систему от электрических помех и повышает надёжность работы.
• Универсальность: Поддержка различных интерфейсов PCI и PCI-X обеспечивает совместимость с широким спектром компьютерных систем.
• Компактность: Малые размеры позволяют устанавливать плату в ограниченных пространствах, экономя место в корпусе.
• Надёжность: Способность выдерживать высокие уровни напряжения и тока на входах и выходах гарантирует долговечность устройства.

Плата PISO-P32C32U CR от ICP DAS является надёжным и эффективным решением для интеграции в системы автоматизации, требующие изолированного ввода-вывода сигналов, обеспечивая высокую производительность и защиту от помех в различных промышленных приложениях.
