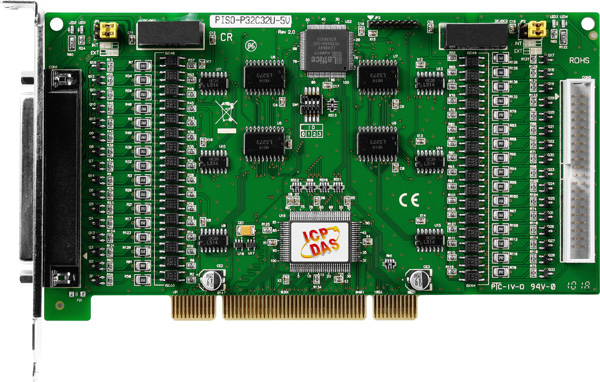

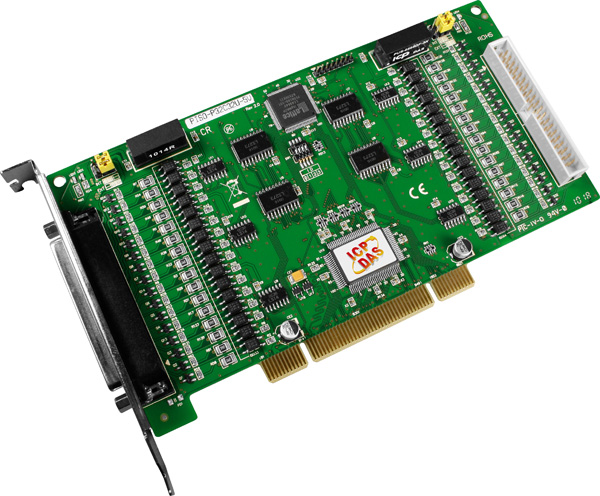

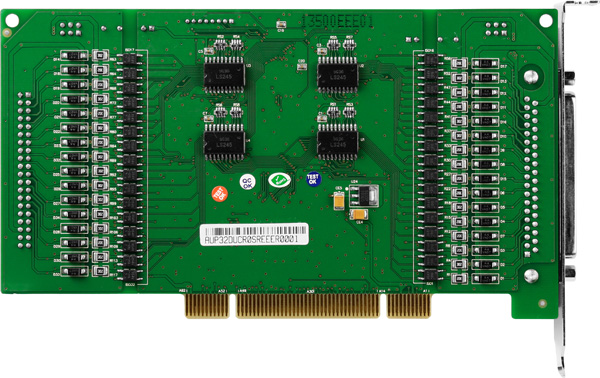

Плата PISO-P32C32U-5V CR Universal PCI, 32-channel Optically Isolated Digital Input (Logic High: 5~1

Плата PISO-P32C32U-5V CR от компании ICP DAS представляет собой универсальный PCI-адаптер, оснащённый 32 изолированными каналами дискретного ввода и 32 каналами дискретного вывода. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и изолированного ввода-вывода сигналов.

Ключевые технические особенности платы включают:

• Тип каналов дискретного ввода: 32 канала с гальванической изоляцией, поддерживающие логические уровни 5–12 В для логической единицы и 0–1 В для логического нуля. Изоляция входов достигает 3750 В, обеспечивая защиту от помех и предотвращая влияние высоковольтных сигналов на систему.
• Тип каналов дискретного вывода: 32 канала с открытым коллектором (Sink, NPN), способные работать при выходном напряжении 0–30 В и максимальном выходном токе 100 мА на канал при 100% нагрузке. Изоляция выходов также составляет 3750 В, что повышает надёжность эксплуатации.
• Встроенный преобразователь DC/DC: Плата оснащена встроенным преобразователем постоянного тока с изоляцией 3000 В, обеспечивая дополнительную защиту и стабильную работу в различных условиях.
• Входное сопротивление изолированных входов: 3 кОм при мощности 0,5 Вт, что способствует точному считыванию сигналов и снижает влияние внешних факторов.
• Габаритные размеры: Компактные размеры платы (180 x 105 x 22 мм) позволяют её интеграцию в ограниченные пространства, характерные для промышленных шкафов и панелей управления.
• Потребление тока: 600 мА при 5 В, что соответствует стандартным требованиям для PCI-устройств и обеспечивает эффективное использование ресурсов системы.
• Условия эксплуатации: Плата функционирует в диапазоне температур от 0 до +60 °C и при влажности 5–85% без конденсации, что делает её подходящей для использования в различных климатических условиях.

Области применения платы PISO-P32C32U-5V CR включают:

• Системы автоматизации: Использование в качестве интерфейса для сбора и управления сигналами от различных датчиков и исполнительных механизмов.
• Контрольно-измерительные приборы: Интеграция в системы мониторинга и контроля технологических процессов, где требуется изолированный ввод-вывод сигналов.
• Промышленные компьютеры: Встраивание в промышленные ПК для расширения функциональности ввода-вывода в автоматизированных системах управления.

Преимущества платы PISO-P32C32U-5V CR включают:

• Гальваническая изоляция: Защищает систему от высоковольтных помех и предотвращает влияние внешних сигналов на работу устройства.
• Компактные размеры: Обеспечивают гибкость при проектировании и монтаже в ограниченных пространствах.
• Широкий диапазон рабочих температур: Позволяет использовать плату в различных климатических условиях без потери производительности.
• Совместимость: Поддержка операционных систем Windows и Linux, а также интеграция с различными средами разработки, такими как Visual C++, Visual Basic, Delphi, LabVIEW и BCB, обеспечивают гибкость при разработке программного обеспечения.

Плата PISO-P32C32U-5V CR от ICP DAS является надёжным и эффективным решением для задач, требующих изолированного ввода-вывода сигналов в промышленных и автоматизированных системах, обеспечивая высокую степень защиты и совместимость с различными аппаратными и программными платформами.

Основные характеристики:
