Плата PISO-P32A32U CR 32-channel isolated digital input, 32-ch. open-collector output board

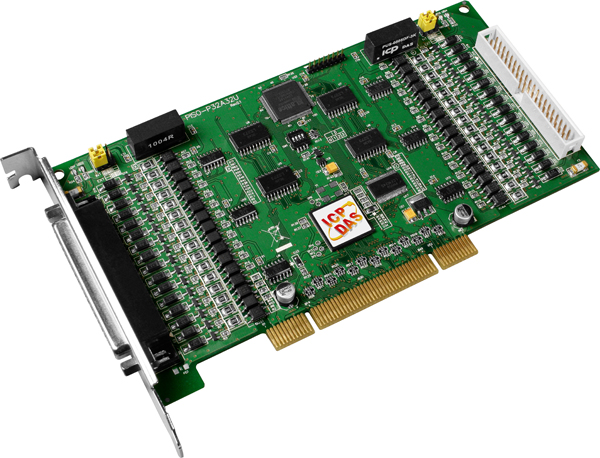

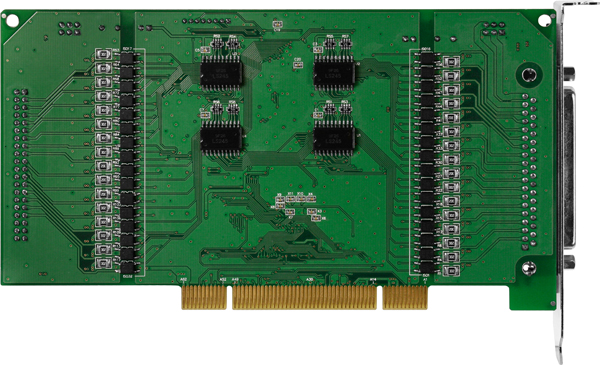

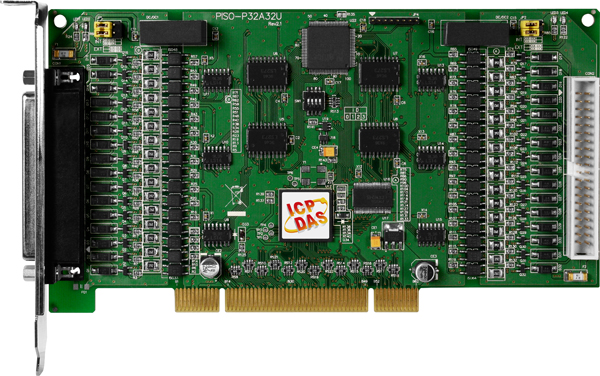

Плата ICP DAS PISO-P32A32U CR представляет собой адаптер Universal PCI, оснащённый 32 изолированными каналами дискретного ввода и 32 каналами дискретного вывода с открытым коллектором (PNP). Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и изолированного ввода-вывода сигналов.

Ключевые технические особенности платы включают:

• Гальваническая изоляция: Входы и выходы обеспечены изоляцией напряжением до 3750 В, что повышает защиту от помех и предотвращает влияние высоковольтных сигналов на систему.
• Входное сопротивление: Изолированные входы имеют сопротивление 3 кОм при мощности 0,5 Вт, что способствует точному считыванию сигналов.
• Выходной ток: Каждый изолированный выход способен выдерживать ток до 100 мА при напряжении до 30 В, обеспечивая надёжную работу подключённых устройств.
• Преобразователь DC/DC: Встроенный преобразователь с изоляцией 3000 В постоянного тока гарантирует стабильную работу при различных входных напряжениях.
• Уровни логических сигналов: Логическая единица соответствует напряжению 9–24 В, а логический ноль — 0–1 В, что соответствует стандартам TTL.

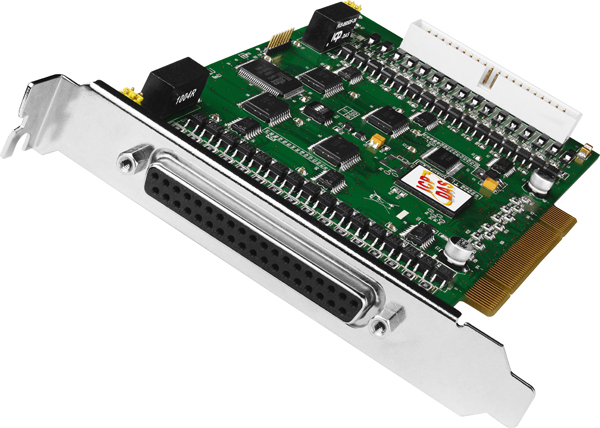

• Разъёмы подключения: Для ввода/вывода предусмотрены разъёмы DB-37 "мама" и клеммная колодка на 40 контактов, обеспечивая гибкость в подключении различных устройств.
• Электропитание: Плата потребляет 600 мА при напряжении 5 В, что соответствует стандартам PCI.
• Габариты: Размеры платы составляют 188 x 105 x 22 мм, что позволяет интегрировать её в стандартные корпуса компьютеров.
• Условия эксплуатации: Рабочая температура от 0°C до +60°C и влажность 5–85% без конденсации обеспечивают надёжную работу в различных промышленных условиях.

Области применения платы ICP DAS PISO-P32A32U CR включают:

• Системы автоматизации: Использование в качестве интерфейса для сбора и управления сигналами от различных датчиков и исполнительных механизмов.
• Промышленные контроллеры: Интеграция в системы управления для обеспечения изолированного ввода-вывода сигналов.
• Мониторинг и управление: Применение в системах мониторинга для сбора данных с датчиков и управления исполнительными устройствами.

Преимущества платы ICP DAS PISO-P32A32U CR включают:

• Надёжность: Высокая степень изоляции и защита от помех обеспечивают стабильную работу в промышленных условиях.
• Гибкость подключения: Разнообразие разъёмов и поддержка различных уровней логических сигналов позволяют интегрировать плату в различные системы.
• Совместимость: Поддержка стандартов Universal PCI и PCI-X обеспечивает совместимость с широким спектром компьютерных систем.

Плата ICP DAS PISO-P32A32U CR является эффективным решением для задач, требующих изолированного ввода-вывода сигналов в промышленных и автоматизированных системах, обеспечивая надёжность и гибкость при интеграции.
