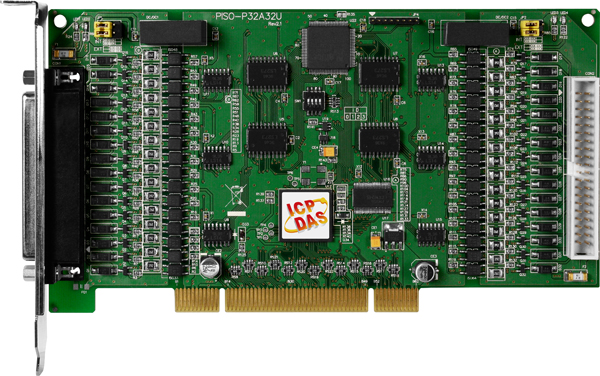

Плата PISO-P32A32U-5V CR от компании ICP DAS предназначена для расширения функциональности компьютера за счет добавления 32 изолированных каналов дискретного ввода и 32 каналов дискретного вывода. Устройство подключается к шине Universal PCI, поддерживающей как 3,3 В, так и 5 В, что обеспечивает совместимость с различными системами. Габаритные размеры платы составляют 188 x 105 x 22 мм, а потребление тока — 600 мА при 5 В.
Ключевыми техническими особенностями платы являются:
- Гальваническая изоляция: Входные и выходные каналы обеспечены изоляцией напряжением 3750 В, что повышает защиту от помех и предотвращает повреждение оборудования.
- Встроенный преобразователь DC/DC: Обеспечивает изоляцию 3000 В постоянного тока, гарантируя стабильную работу при высоких уровнях электромагнитных помех.
- Типы каналов: Входные каналы функционируют в режиме Sink или Source с фотопараллельной изоляцией, а выходные каналы — в режиме Source (PNP) с открытым коллектором, поддерживая выходной ток до 100 мА при напряжении до 30 В для каждого канала при 100% нагрузке.
- Скорость отклика: Типичная частота отклика составляет 4 кГц, что обеспечивает быструю обработку сигналов.
- Разъемы: Для подключения устройств ввода/вывода предусмотрены разъемы DB-37 "мама" и клеммная колодка на 40 контактов, обеспечивая гибкость в подключении различных устройств.
Плата PISO-P32A32U-5V CR находит применение в различных областях промышленности, где требуется надежный и быстрый сбор и обработка дискретных сигналов. Это может быть автоматизация производственных процессов, системы мониторинга и управления, а также встраиваемые системы, где необходима интеграция с существующим оборудованием через шину PCI. Благодаря гальванической изоляции и встроенному преобразователю DC/DC, плата обеспечивает защиту от высоковольтных помех, что делает ее идеальной для эксплуатации в промышленных условиях с повышенным уровнем электромагнитных помех.
Среди преимуществ платы можно отметить:
- Высокая степень изоляции: Защищает систему от высоковольтных помех и повышает надежность работы.
- Гибкость подключения: Разнообразие разъемов и поддержка различных типов сигналов позволяют интегрировать плату в широкий спектр систем.
- Простота программирования: Поддержка различных операционных систем и языков программирования, включая Windows, Linux, LabVIEW, VB, VC, Delphi, BCB, VB.NET и C#.NET, облегчает разработку и внедрение решений.
Плата PISO-P32A32U-5V CR от ICP DAS представляет собой надежное и эффективное решение для расширения возможностей ввода-вывода в промышленных и встраиваемых системах, обеспечивая высокую степень изоляции и гибкость подключения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Тип каналов изолированного дискретного вывода | Source (PNP) |
| Напряжение изоляции входов, В | 3750 |
| Напряжение изоляции выходов, В | 3750 |
| Напряжение лог. 0 (изолированные входы) | 0 ~ +1 В |
| Входное сопротивление изолированных входов | 3 кОм, 0.5 Вт |
| Встроенный преобразователь DC/DC (изолированные входы) | 3000 В пост.тока |
| Выходной ток изолированных выходов | 100 мА/+30 В для каждого канала при 100% нагрузке |
| Разъемы для подключеня устройств ввода/вывода | DB-37 "мама", клеммная колодка (40 контактов) |
| Габаритные размеры, мм | 188 x 105 x 22 |
| Потребление тока | 600 мА @ 5 В |
| Напряжение лог. 1 (изолированные входы) | 5 ~ 12 В |
| Количество изолированных каналов дискретного ввода | 32 |
| Количество изолированных каналов дискретного вывода | 32 |
| Тип компьютерной шины | Universal PCI |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разрядность | 8 бит |
