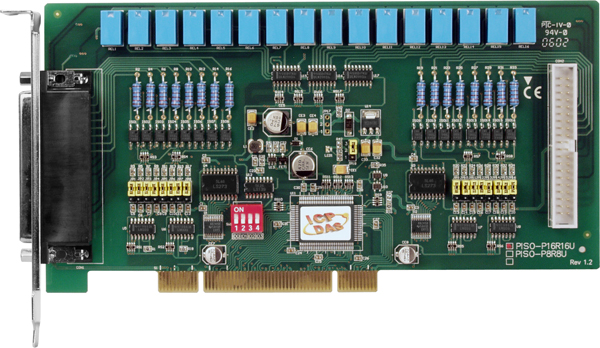

Плата PISO-P16R16U CR Universal PCI 16- channel isolated digital input, 16- channel relay output

Плата PISO-P16R16U CR от компании ICP DAS представляет собой универсальный PCI-адаптер, оснащённый 16 изолированными каналами цифрового ввода и 16 каналами релейного вывода. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и изолированного ввода и вывода сигналов.

Ключевые технические особенности платы включают:

• Тип шины: Universal PCI, поддерживающая как PCI, так и PCI-X интерфейсы, обеспечивая совместимость с широким спектром компьютерных систем.
• Цифровой ввод: 16 каналов с гальванической изоляцией, что повышает устойчивость к электромагнитным помехам и защищает систему от возможных повреждений.
• Релейный вывод: 16 каналов, включая 8 SPDT (Single Pole Double Throw) и 8 SPST (Single Pole Single Throw) реле, с механической износостойкостью до 5 миллионов переключений и электрической износостойкостью до 100 тысяч переключений. Нагрузочная способность реле составляет 0,5 А при 120 В переменного тока и 1 А при 24 В постоянного тока.
• Частота отклика: Без фильтра — 50 кГц; с фильтром — 0,455 кГц, что позволяет адаптировать плату под различные требования к скорости обработки сигналов.
• Питание: Потребление тока составляет 800 мА при напряжении +5 В, что соответствует стандартным требованиям для PCI-устройств.
• Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, рабочая влажность от 5 до 85% без образования конденсата, что делает плату подходящей для использования в различных климатических условиях.
• Размеры и монтаж: Габаритные размеры — 183 x 105 x 22 мм, вес — 0,17 кг. Плата устанавливается непосредственно в слот компьютера, обеспечивая компактность и простоту монтажа.

Области применения платы PISO-P16R16U CR включают:

• Системы автоматизации: Использование в качестве интерфейса для сбора и управления цифровыми сигналами в промышленных процессах.
• Контроль и мониторинг: Применение в системах контроля за состоянием оборудования, где требуется изолированный ввод и вывод сигналов.
• Системы безопасности: Интеграция в системы сигнализации и управления доступом, где необходима надёжная изоляция и управление релейными контактами.

Преимущества платы PISO-P16R16U CR включают:

• Гальваническая изоляция: Защищает систему от электромагнитных помех и повышает надёжность работы.
• Высокая износостойкость реле: Обеспечивает долгосрочную эксплуатацию без необходимости частой замены компонентов.
• Широкий диапазон рабочих температур: Позволяет использовать плату в различных климатических условиях без потери функциональности.
• Универсальность монтажа: Совместимость с PCI и PCI-X интерфейсами обеспечивает гибкость при интеграции в существующие системы.

Плата PISO-P16R16U CR является надёжным и эффективным решением для задач, требующих изолированного ввода и вывода цифровых сигналов, обеспечивая высокую производительность и долговечность в различных промышленных приложениях.
