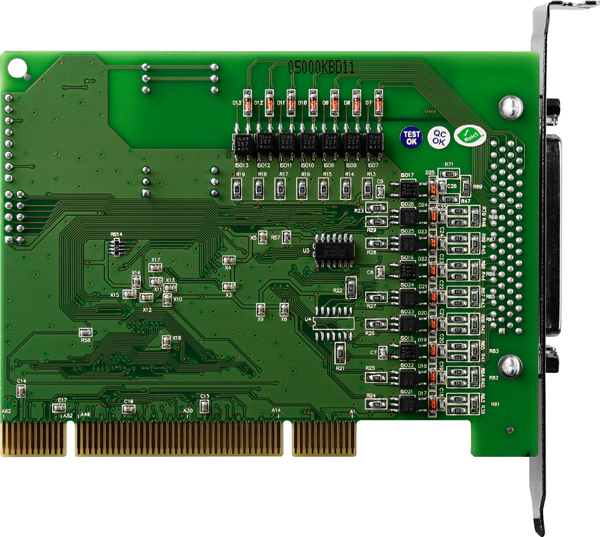

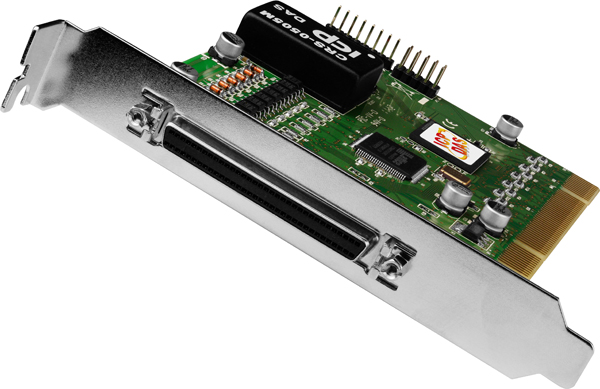

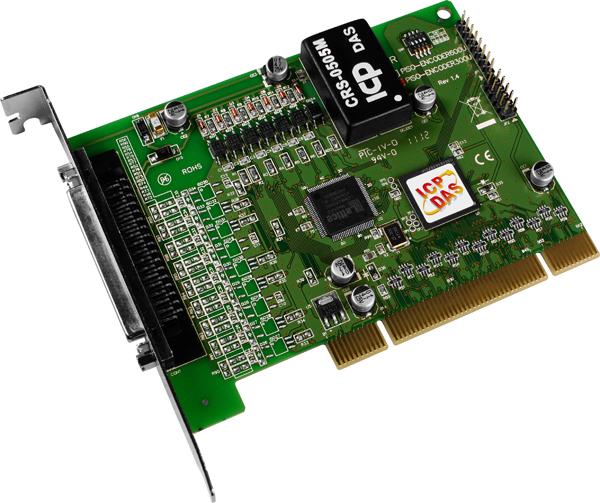

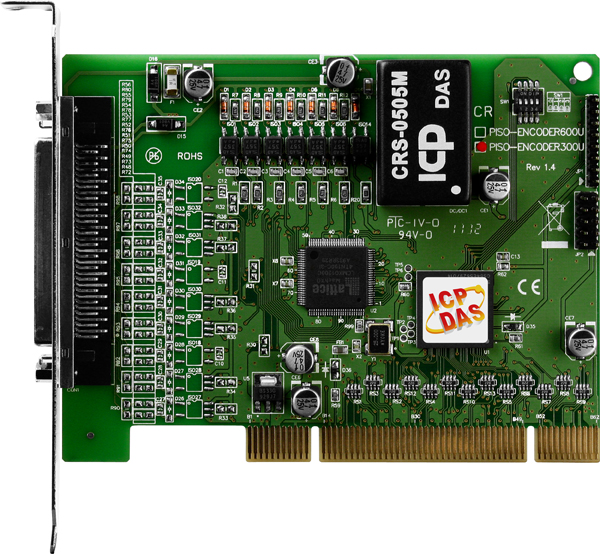

Плата PISO-Encoder300U CR PCI Bus 3 axes Encoder input board

Плата PISO-Encoder300U CR от ICP DAS предназначена для ввода сигналов от энкодеров в системы на базе шины Universal PCI, поддерживающей как PCI, так и PCI-X интерфейсы. Устройство оснащено тремя независимыми 32-битными счетчиками, обеспечивающими максимальную частоту счета до 4 МГц на каждую ось. Это позволяет точно отслеживать положение и скорость вращения в различных промышленных приложениях.

Ключевые технические особенности платы включают:

• Многофункциональные входы: поддержка сигналов A+, A-, B+, B-, C+, C- для каждого канала, что обеспечивает гибкость при подключении различных типов энкодеров.
• Режимы счета: возможность выбора между Quadrant, CW/CCW и Pulse/Direction, адаптируя устройство под специфические требования системы.
• Функции сброса счетчика: программируемый сброс, сброс по индексу (C-канал) и аппаратный сброс через контакты HR1–HR6, которые также могут использоваться как цифровые входы.
• Встроенные цифровые входы и выходы: 6 каналов цифрового ввода и 8 каналов цифрового вывода с оптической изоляцией 2500 В, обеспечивающей защиту от высоковольтных помех.
• Интерфейс подключения: разъем SCSI-II 68-pin "мама" для надежного соединения с системой.
• Совместимость с операционными системами: драйверы для Windows XP, Windows 2000, Windows 7, Windows 10, а также поддержка DOS и Linux, что обеспечивает широкую совместимость с различными платформами.

Плата PISO-Encoder300U CR находит применение в различных областях промышленности, включая:

• Семикондукторное производство: точный контроль за движением оборудования для обеспечения качества продукции.
• Контроль качества в производстве: мониторинг и управление процессами для поддержания стандартов качества.
• Системы автоматизации: интеграция в системы управления для повышения эффективности и надежности операций.
• Медицинское оборудование: использование в устройствах, требующих точного позиционирования и контроля.
• Биометрические технологии: применение в системах, основанных на анализе движений и позиций.
• Оборудование с тремя осями: управление движением в устройствах, требующих трехмерного позиционирования.
• Оборудование для дозирования: точный контроль за процессами дозирования в различных отраслях.
• Транспортные системы: управление движением конвейеров и других транспортных средств.
• Оборудование для намотки: контроль за процессами намотки и размотки материалов.
• Операции погрузки и разгрузки: автоматизация процессов загрузки и выгрузки товаров.

Преимущества использования платы PISO-Encoder300U CR включают:

• Высокая точность и скорость обработки сигналов: обеспечивается благодаря 32-битным счетчикам и максимальной частоте счета до 4 МГц.
• Гибкость подключения: поддержка различных типов энкодеров и режимов счета позволяет адаптировать устройство под конкретные задачи.
• Защита от помех: оптическая изоляция цифровых входов и выходов предотвращает влияние высоковольтных сигналов на систему.
• Широкая совместимость: поддержка различных операционных систем и интерфейсов подключения облегчает интеграцию в существующие системы.

Плата PISO-Encoder300U CR является надежным и эффективным решением для задач, связанных с точным контролем и мониторингом движущихся объектов в промышленной автоматизации.

Основные характеристики:
