Артикул:
PISO-DNS100U-T CR
Характеристики
Полное наименование:
—
Плата PISO-DNS100U-T CR 1 Port Intelligent DeviceNet Multi-Slave Board with 5-pin Screw Terminal Connector
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

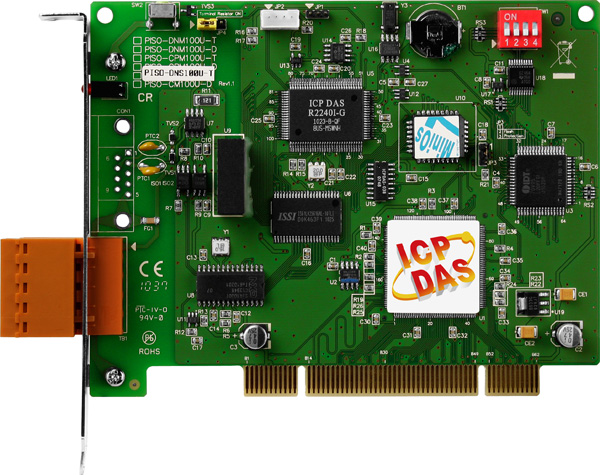

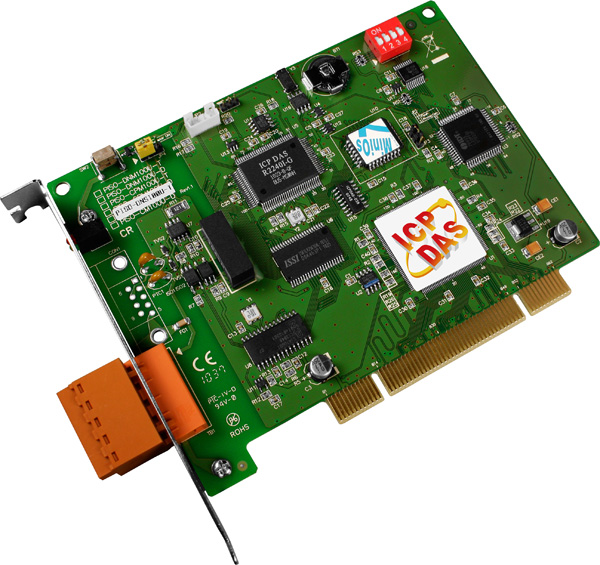

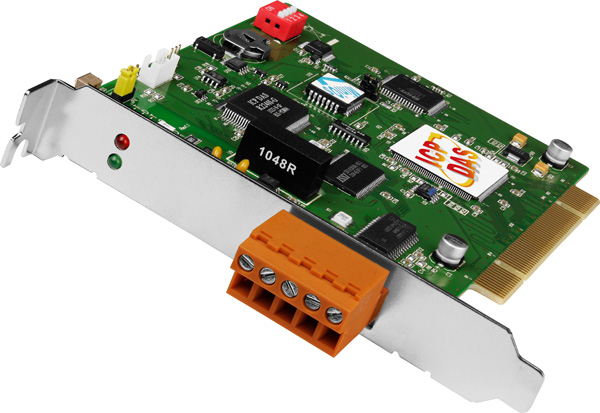

Плата PISO-DNS100U-T CR — это 1-портовый Universal PCI адаптер интерфейса DeviceNet с 5-контактным клеммным разъемом, предназначенный для интеграции с промышленными системами автоматизации.
Ключевые технические особенности устройства включают:
- Контроллер CAN: NXP SJA1000T, обеспечивающий надежную обработку сообщений CAN.
- Приемопередатчик CAN: NXP 82C250, гарантирует высококачественную передачу данных.
- Скорость передачи данных: 125 Кбит/с, 250 Кбит/с и 500 Кбит/с, позволяя гибко настраивать систему под требования приложения.
- Изоляция электрической цепи: 3 кВ, обеспечивая защиту от электромагнитных помех и повышая надежность работы.
- Изоляция последовательных портов: наличие изоляции повышает устойчивость к внешним воздействиям.
- Терминальный резистор: 120 Ом, выбираемый джампером, для оптимизации сигналов на шине CAN.
- Разъем порта CAN: клеммный, упрощающий монтаж и подключение.
- Спецификация шины CAN: ISO 11898-2 CAN 2.0A, соответствующая международным стандартам.
- Передаваемые сигналы: CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, обеспечивающие полную функциональность интерфейса.
- Протоколы: DeviceNet, поддерживающий стандарты промышленной автоматизации.
- Библиотеки: VB 6.0, VC++ 6.0, BCB 6.0, упрощающие разработку программного обеспечения.
- Драйверы для ОС: Windows XP/7/8/10, обеспечивающие широкую совместимость с различными операционными системами.
- Габаритные размеры: 138 x 22 x 105 мм, компактные размеры для удобства монтажа.
- Потребление тока: 300 мА при +5 В, эффективное энергопотребление.
- Рабочая влажность: 5 ~ 85%, без образования конденсата, для эксплуатации в различных климатических условиях.
- Температура хранения: -20 ~ +70°C, обеспечивая сохранность устройства при транспортировке и хранении.
- Рабочая температура: 0 ~ +60°C, для надежной работы в промышленных условиях.
Плата PISO-DNS100U-T CR предназначена для использования в системах автоматизации, где требуется надежная и быстрая передача данных по шине CAN. Она идеально подходит для интеграции в промышленные контроллеры, системы управления оборудованием и другие приложения, использующие протокол DeviceNet.
Среди преимуществ устройства можно отметить:
- Высокая изоляция: 3 кВ изоляции электрической цепи и изоляция последовательных портов обеспечивают защиту от электромагнитных помех.
- Гибкость настройки: Поддержка различных скоростей передачи данных (125, 250 и 500 Кбит/с) позволяет адаптировать систему под конкретные требования.
- Удобство монтажа: Компактные размеры и клеммный разъем упрощают установку и подключение устройства.
- Широкая совместимость: Поддержка различных операционных систем и библиотек облегчает интеграцию в существующие системы.
Устройство совместимо с различными промышленными контроллерами и системами, использующими протокол DeviceNet, и может быть интегрировано в существующие системы автоматизации для расширения их функциональности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 138 x 22 x 105 |
| Потребление тока | 300 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | Клемма |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND CAN_SHLD CAN_V+ |
| Протоколы | DeviceNet |
| Библиотеки | VB 6.0 VC++ 6.0 BCB 6.0 |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Тип шины | Universal PCI |
| Серия устройства | PISO серия |
