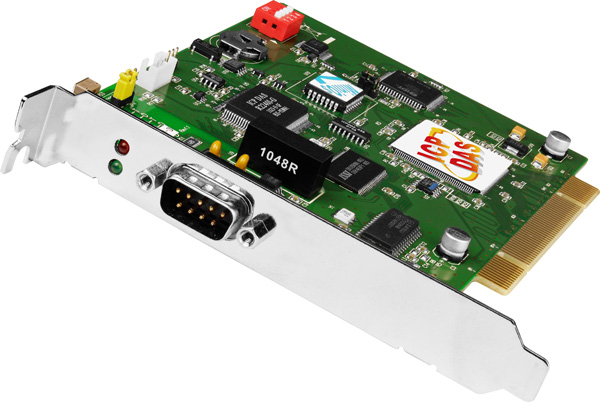

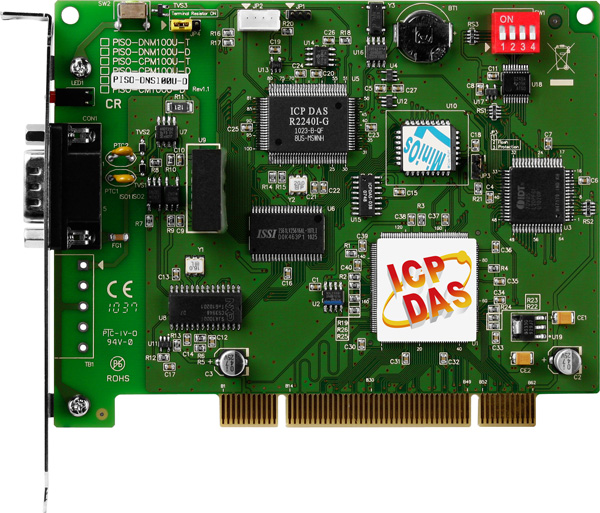

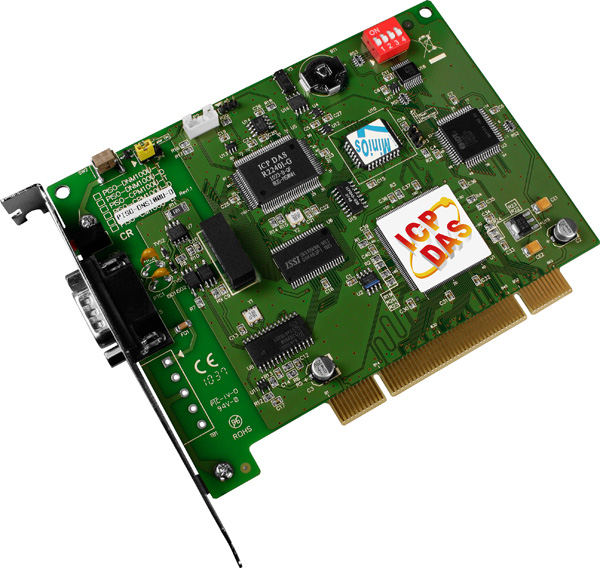

Плата PISO-DNS100U-D CR — это 1-портовая плата интерфейса CAN, предназначенная для интеграции в компьютеры с шиной Universal PCI. Она обеспечивает надежное и эффективное подключение к промышленным сетям, использующим протокол DeviceNet, что делает ее идеальным решением для автоматизации и управления в различных отраслях промышленности.
Ключевые технические особенности платы PISO-DNS100U-D CR включают:
- Контроллер CAN: NXP SJA1000T, обеспечивающий высокую производительность и совместимость с протоколом CAN 2.0A/B.
- Приемопередатчик CAN: NXP 82C250, гарантирующий надежную передачу данных по сети.
- Скорость передачи данных: поддержка 125 Кбит/с, 250 Кбит/с и 500 Кбит/с, что позволяет адаптировать систему под различные требования.
- Изоляция электрической цепи: 3 кВ, обеспечивающая защиту от помех и повышенную надежность работы.
- Терминальный резистор: 120 Ом, выбираемый с помощью джампера, для оптимизации сигналов на шине CAN.
- Разъем порта CAN: DB9 'папа', обеспечивающий удобное подключение к сети.
- Рабочая температура: от 0°C до +60°C, что позволяет использовать плату в различных климатических условиях.
- Размеры: 138 x 22 x 105 мм, что обеспечивает компактность и удобство монтажа в стандартные слоты компьютера.
Плата PISO-DNS100U-D CR предназначена для использования в системах автоматизации, где требуется интеграция с устройствами, поддерживающими протокол DeviceNet. Это может включать управление промышленным оборудованием, мониторинг процессов, а также сбор и обработку данных в реальном времени. Благодаря своей надежности и гибкости, плата подходит для применения в различных отраслях, включая машиностроение, энергетический сектор и транспорт.
Среди преимуществ платы PISO-DNS100U-D CR можно отметить:
- Высокая изоляция: 3 кВ изоляции электрической цепи и изоляция последовательных портов обеспечивают защиту от помех и повышают надежность системы.
- Гибкость в настройке: возможность выбора скорости передачи данных и использование джампера для установки терминального резистора позволяют адаптировать плату под конкретные требования системы.
- Совместимость: поддержка протокола DeviceNet и драйверов для операционных систем Windows XP/7/8/10 обеспечивает легкую интеграцию в существующие системы.
- Компактность: небольшие размеры платы упрощают ее установку в ограниченные пространства, характерные для промышленных компьютеров.
Плата PISO-DNS100U-D CR является надежным и эффективным решением для интеграции интерфейса CAN в компьютерные системы, обеспечивая высокую производительность и гибкость при работе с промышленными сетями.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 138 x 22 x 105 |
| Потребление тока | 300 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 3 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | DB9 'папа' |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND CAN_SHLD CAN_V+ |
| Протоколы | DeviceNet |
| Библиотеки | VB 6.0 VC++ 6.0 BCB 6.0 |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Тип шины | Universal PCI |
| Серия устройства | PISO серия |
