Артикул:
PISO-DNM100U-D CR
Характеристики
Полное наименование:
—
Плата PISO-DNM100U-D CR DeviceNet firmware built-in and one standalone intelligence CAN communication port with D-
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

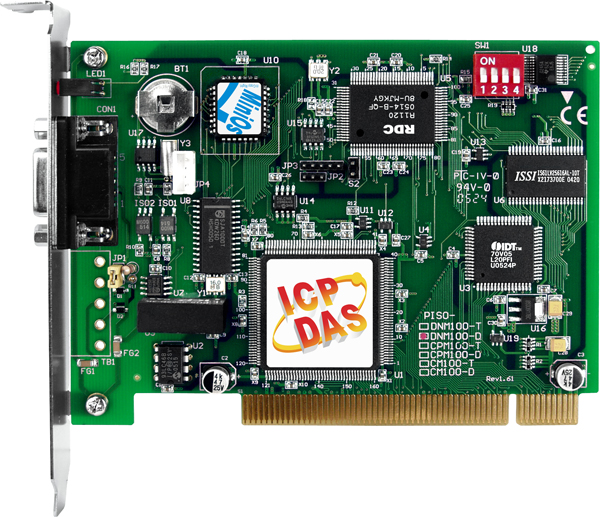

Плата PISO-DNM100U-D CR от ICP DAS представляет собой 1-портовый универсальный PCI-адаптер, предназначенный для интеграции с промышленными системами автоматизации через интерфейс DeviceNet. Устройство оснащено разъемом DB9 'папа' для подключения к сети CAN и обеспечивает надежную связь между различными компонентами системы.
Ключевые технические особенности платы PISO-DNM100U-D CR включают:
- Контроллер CAN: NXP SJA1000T с тактовой частотой 16 МГц, обеспечивающий эффективную обработку данных и управление шиной CAN.
- Приемопередатчик CAN: NXP 82C250, обеспечивающий надежную передачу и прием сигналов по шине CAN.
- Скорость передачи данных: поддержка трех стандартных скоростей: 125 Кбит/с, 250 Кбит/с и 500 Кбит/с, что позволяет адаптировать систему под различные требования.
- Изоляция: электрическая изоляция 2,5 кВ между портом CAN и компьютером, обеспечивающая защиту от помех и повышенную надежность работы.
- Протоколы: поддержка протокола DeviceNet, соответствующего спецификации ISO 11898-2 CAN 2.0A/B, что гарантирует совместимость с широким спектром устройств.
- Программное обеспечение: предоставление библиотек для различных сред разработки, включая VB 6.0, VC++ 6.0, BCB 6.0 и VB.Net, а также драйверов для операционных систем Windows XP/7/8/10, обеспечивая гибкость в разработке и интеграции.
Области применения платы PISO-DNM100U-D CR включают:
- Промышленная автоматизация: интеграция с различными устройствами и системами управления для обеспечения эффективного обмена данными.
- Строительная автоматизация: управление и мониторинг систем зданий, включая освещение, отопление и вентиляцию.
- Транспортные системы: управление и мониторинг транспортных средств, включая системы управления движением и диагностику.
- Морские приложения: интеграция с морскими системами управления для обеспечения надежной связи и мониторинга.
- Встраиваемые системы: использование в качестве компонента встраиваемых решений для различных отраслей.
Преимущества платы PISO-DNM100U-D CR включают:
- Гибкость настройки: возможность программирования MAC-адреса мастера и скорости передачи данных, что позволяет адаптировать устройство под конкретные требования системы.
- Поддержка расширенных функций: поддержка функций Group 2 Only Server и UCMM, а также различных режимов работы ввода/вывода, включая Poll, Bit-Strobe и Change Of State/Cyclic, обеспечивая гибкость в управлении устройствами.
- Надежность: функции автоматического сканирования slave-устройств, онлайн-добавления и удаления устройств, а также автоматического восстановления связи при ее разрыве, повышающие общую надежность системы.
- Совместимость: поддержка до 64 slave-устройств на порт, что позволяет интегрировать большое количество устройств в одну сеть.
Плата PISO-DNM100U-D CR от ICP DAS является эффективным решением для интеграции интерфейса DeviceNet в системы автоматизации, обеспечивая надежную и гибкую связь между различными компонентами системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 138 x 22 x 105 |
| Потребление тока | 300 мА при +5 В |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | DB9 'папа' |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND CAN_SHLD CAN_V+ |
| Протоколы | DeviceNet |
| Библиотеки | VB 6.0 VC++ 6.0 BCB 6.0 VB.Net |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) Universal PCI |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PISO серия |
