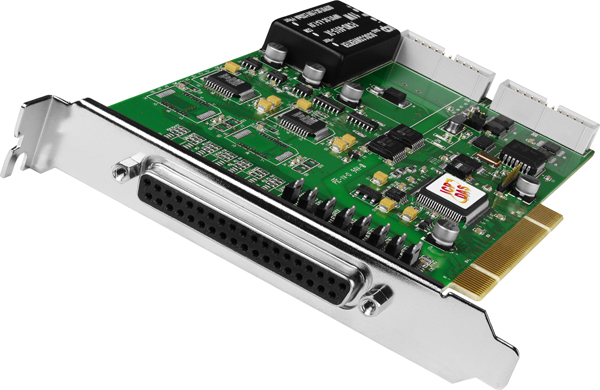

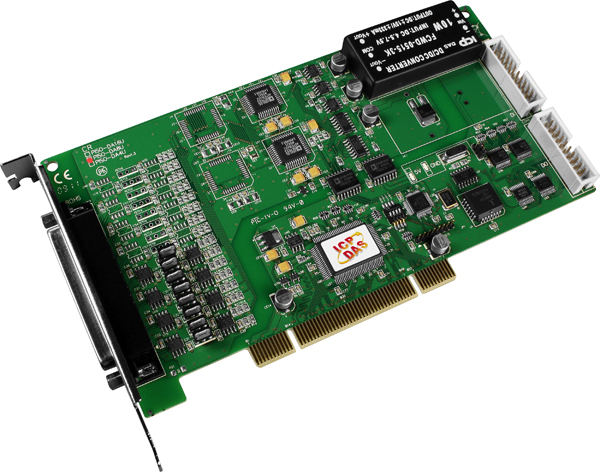

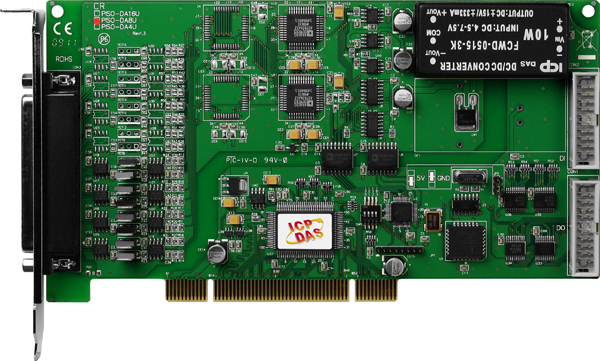

Плата PISO-DA8U CR от компании ICP DAS представляет собой универсальную PCI-карту, оснащенную 8 изолированными аналоговыми выходами, 16 дискретными входами и 16 дискретными выходами. Это решение предназначено для применения в системах автоматизации, где требуется надежная изоляция сигналов и высокая точность управления.
Ключевые технические особенности платы PISO-DA8U CR включают:
- Аналоговые выходы: 8 каналов с разрешением 14 бит, обеспечивающие диапазон выходных сигналов по напряжению ±10 В и по току 0 ~ 20 мА. Нагрузочная способность выходов по току составляет ±5 мА.
- Дискретные входы: 16 каналов с уровнем логического 0 до 0.8 В и логического 1 от 2 В, совместимые с 5 В/TTL сигналами.
- Дискретные выходы: 16 каналов с выходным напряжением 0 ~ 5 В и максимальным выходным током 0.8 мА. Нагрузочная способность выходов: Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В.
- Счетчики: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов до 4 МГц.
- Изоляция: Поканальная изоляция с напряжением изоляции 2500 В постоянного тока, обеспечивающая защиту от помех и повышает надежность системы.
- Преобразователь DC/DC: Встроенный преобразователь с изоляцией 3000 В постоянного тока, обеспечивающий дополнительную защиту и стабильную работу устройства.
- Электропитание: Потребление тока 2200 мА при +5 В, что соответствует стандартам PCI и PCI-X.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, рабочая влажность 5 ~ 85% без образования конденсата.
- Габариты: Размеры платы составляют 188 x 105.1 мм, что соответствует стандарту Universal PCI.
Плата PISO-DA8U CR предназначена для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, оборудование для тестирования и измерений, а также в приложениях, требующих изолированных аналоговых и дискретных сигналов. Ее высокая степень изоляции и надежность делают ее подходящей для работы в условиях с повышенным уровнем электромагнитных помех.
Преимущества платы PISO-DA8U CR включают:
- Высокая изоляция: Поканальная изоляция с напряжением 2500 В постоянного тока и встроенный преобразователь DC/DC с изоляцией 3000 В постоянного тока обеспечивают защиту от помех и повышают надежность системы.
- Совместимость: Поддержка стандартов PCI и PCI-X позволяет интегрировать плату в широкий спектр компьютерных систем.
- Универсальность: Наличие 8 аналоговых выходов, 16 дискретных входов и 16 дискретных выходов делает плату подходящей для различных приложений в области автоматизации.
- Надежность: Способность работать в широком диапазоне температур и влажности обеспечивает стабильную работу устройства в различных условиях эксплуатации.
Плата PISO-DA8U CR от ICP DAS является надежным и эффективным решением для задач, связанных с изолированными аналоговыми и дискретными сигналами в системах автоматизации, обеспечивая высокую степень защиты и совместимость с современными компьютерными системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Встроенный преобразователь DC/DC | 3000 В пост.тока |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 2200 мА @ +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Напряжение изоляции, В | 2500 |
| Количество каналов ЦАП | 8 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип изоляции | Поканальная |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разрядность | 32 бита |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
