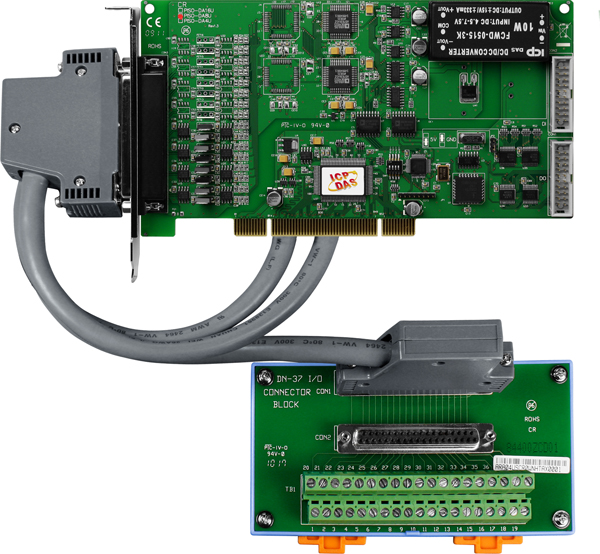

Плата PISO-DA8U/S CR от ICP DAS представляет собой высококачественное решение для задач ввода-вывода в промышленных системах. Она оснащена 8 каналами аналогового вывода с изоляцией, 16 каналами дискретного ввода и 16 каналами дискретного вывода, а также тремя каналами таймера/счётчика, что делает её универсальной для различных приложений.
Ключевые технические особенности платы включают:
- Аналоговый вывод: 8 каналов с разрешением 14 бит, диапазоном выходных сигналов по напряжению ±10 В и по току 0–20 мА. Нагрузочная способность выходов составляет ±5 мА, а скорость изменения выходного сигнала — 0,71 В/мкс.
- Дискретный ввод: 16 каналов с уровнями логических сигналов 0–0,8 В для логического "0" и 2–5 В для логического "1". Частота отклика достигает 1 МГц.
- Дискретный вывод: 16 каналов с выходным напряжением 0–5 В и максимальным выходным током 0,8 мА. Нагрузочная способность выходов: Sink — 2,4 мА при 0,8 В; Source — 0,8 мА при 2 В.
- Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой до 4 МГц.
- Изоляция: Встроенный преобразователь DC/DC обеспечивает изоляцию 3000 В постоянного тока, а напряжение изоляции достигает 2500 В.
- Электропитание: Потребление тока составляет 2400 мА при +5 В.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, рабочая влажность 5–85% без образования конденсата.
- Размеры: Габаритные размеры платы — 188 x 105,1 мм.
Плата PISO-DA8U/S CR предназначена для использования в системах автоматизации, контрольно-измерительных приборах и других промышленных приложениях, где требуется надежный и точный ввод-вывод сигналов. Она идеально подходит для задач, связанных с контролем и мониторингом процессов, а также для систем, требующих изоляции сигналов для защиты оборудования и повышения надежности работы.
Преимущества платы включают:
- Высокая изоляция: Обеспечивает защиту от помех и повышает надежность системы.
- Универсальность: Подходит для широкого спектра промышленных приложений благодаря разнообразию каналов ввода-вывода.
- Совместимость: Поддерживает операционные системы Linux (ядро 2.6) и Windows (XP, 7, 8, Vista), а также среды разработки BCB, Delphi, LabVIEW, VB и VC, что облегчает интеграцию в существующие системы.
- Компактные размеры: Удобна для установки в ограниченных пространствах.
Плата PISO-DA8U/S CR является надежным и эффективным решением для задач ввода-вывода в промышленных системах, обеспечивая высокую производительность и защиту сигналов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Встроенный преобразователь DC/DC | 3000 В пост.тока |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 2400 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Напряжение изоляции, В | 2500 |
| Количество каналов ЦАП | 8 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип изоляции | Поканальная |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
