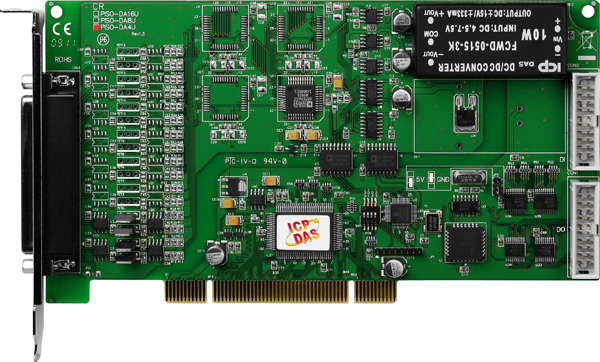

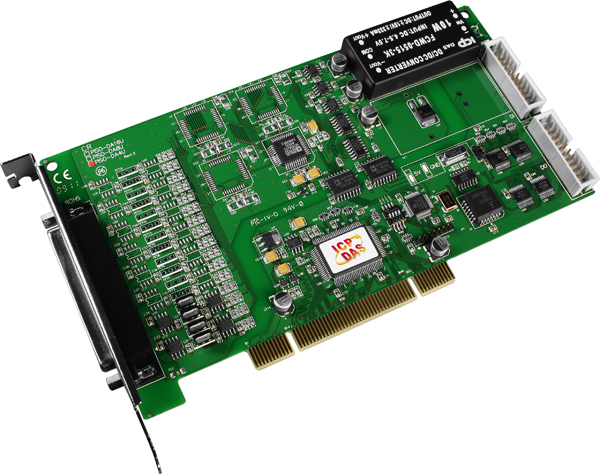

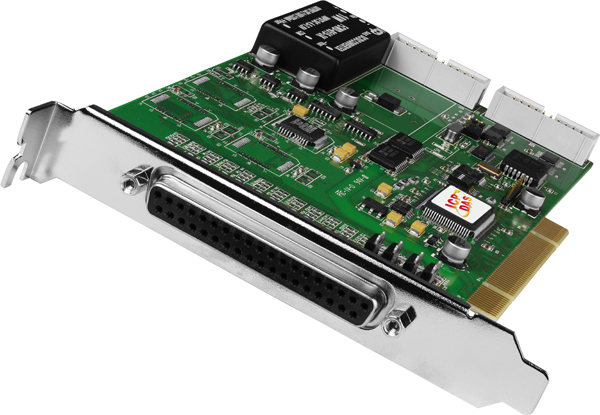

Плата PISO-DA4U CR от компании ICP DAS представляет собой универсальную PCI-карту, оснащенную четырьмя изолированными аналоговыми выходами, шестнадцатью дискретными входами и шестнадцатью дискретными выходами. Это решение предназначено для применения в системах сбора данных, мониторинга процессов, анализа вибраций и генерации цифровых сигналов.
Ключевые технические особенности платы PISO-DA4U CR включают:
- Аналоговые выходы: четыре канала с разрешением 14 бит, диапазоном выходных сигналов ±10 В и ±20 мА, точностью ±0,04% от полного диапазона при 25°C, скоростью изменения выходного сигнала 0,71 В/мкс.
- Дискретные входы: шестнадцать каналов с совместимостью 5 В/TTL, частотой отклика 1 МГц, напряжением логического уровня 1 не менее 2 В и логического уровня 0 не более 0,8 В.
- Дискретные выходы: шестнадцать каналов с совместимостью 5 В/TTL, частотой отклика 1 МГц, напряжением логического уровня 1 не менее 2,4 В и логического уровня 0 не более 0,4 В, нагрузочной способностью Sink: 2,4 мА при 0,8 В и Source: 0,8 мА при 2,0 В.
- Счетчик: три канала с максимальным разрешением 16 бит, частотой тактовых импульсов 4 МГц, внутренними эталонными часами 4 МГц.
- Изоляция: поканальная изоляция с напряжением изоляции 2500 В постоянного тока, встроенный преобразователь DC/DC с изоляцией 3000 В постоянного тока.
- Электропитание: потребление тока 2200 мА при 5 В.
- Условия эксплуатации: рабочая температура от 0°C до +60°C, температура хранения от -20°C до +70°C, рабочая влажность 5–85% без образования конденсата.
- Габаритные размеры: 188 x 105,1 мм.
Плата PISO-DA4U CR предназначена для использования в различных областях, включая системы высокоскоростного сбора данных, мониторинг и управление процессами, анализ вибраций и генерацию цифровых сигналов. Она обеспечивает надежную изоляцию и высокую точность сигналов, что делает ее подходящей для применения в промышленных и научных исследованиях, а также в системах автоматизации и контроля.
Преимущества платы PISO-DA4U CR включают:
- Высокая точность и надежность: благодаря 14-битному разрешению и поканальной изоляции, обеспечивается высокая точность и надежность сигналов.
- Гибкость применения: наличие как аналоговых, так и дискретных входов и выходов позволяет использовать плату в различных сценариях.
- Совместимость: поддержка 5 В/TTL для дискретных входов и выходов обеспечивает совместимость с широким спектром оборудования.
- Устойчивость к внешним воздействиям: изоляция и широкий диапазон рабочих температур делают плату устойчивой к внешним воздействиям и пригодной для эксплуатации в различных условиях.
Плата PISO-DA4U CR интегрируется с различными системами сбора данных и управления, обеспечивая надежную и точную обработку сигналов. Ее можно использовать в сочетании с другими модулями ввода-вывода, системами управления и анализа данных, что расширяет возможности автоматизации и мониторинга в промышленных и научных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Встроенный преобразователь DC/DC | 3000 В пост.тока |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 2200 мА @ 5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Напряжение изоляции, В | 2500 |
| Количество каналов ЦАП | 4 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип изоляции | Поканальная |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
