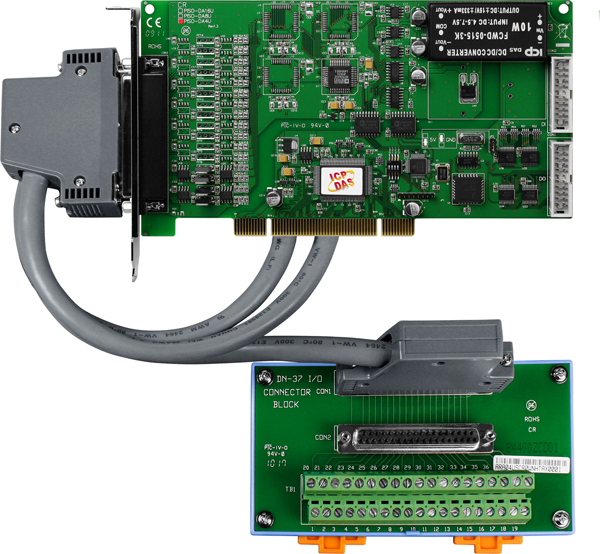

Плата PISO-DA4U/S CR от компании ICP DAS представляет собой высококачественное решение для промышленного ввода-вывода, предназначенное для интеграции в компьютеры с шиной Universal PCI. Это устройство обеспечивает надежную изоляцию сигналов и высокую точность обработки данных, что делает его идеальным для применения в автоматизации и системах управления.
**Ключевые технические особенности:**
- Аналоговый вывод: 4 канала с разрешением 14 бит, диапазоном выходных сигналов ±10 В и нагрузочной способностью ±5 мА. Скорость изменения выходного сигнала составляет 0,71 В/мкс, что обеспечивает высокую динамику отклика.
- Дискретный ввод: 16 каналов с частотой отклика 1 МГц. Напряжение логического уровня 1 составляет минимум 2 В, а логического уровня 0 — максимум 0,8 В, что соответствует стандартам 5 В/TTL.
- Дискретный вывод: 16 каналов с нагрузочной способностью Sink: 2,4 мА при 0,8 В и Source: 0,8 мА при 2 В. Напряжение логического уровня 1 — минимум 2,4 В, логического уровня 0 — максимум 0,4 В.
- Счетчики: 3 канала с максимальным разрешением 16 бит и частотой до 4 МГц. Эталонные часы — внутренние, 4 МГц.
- Изоляция: Поканальная изоляция с напряжением изоляции 2500 В постоянного тока, обеспечивающая защиту от помех и повышенную надежность системы.
- Преобразователь DC/DC: Встроенный преобразователь с изоляцией 3000 В постоянного тока, повышающий устойчивость к электрическим помехам.
- Энергопотребление: Потребление тока 2200 мА при напряжении 5 В, что соответствует стандартам энергопотребления для подобных устройств.
- Габариты: Компактные размеры 188 x 105,1 мм, что облегчает интеграцию в ограниченные пространства.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, влажность 5–85% без конденсации, что позволяет использовать плату в различных промышленных условиях.
**Области применения и целевая аудитория:**
Плата PISO-DA4U/S CR предназначена для использования в системах автоматизации, контрольно-измерительных приборах, а также в приложениях, требующих точного и быстрого ввода-вывода сигналов. Она идеально подходит для интеграции в промышленные компьютеры, где необходима высокая степень изоляции и надежность работы. Целевая аудитория включает инженеров и технических специалистов, занимающихся разработкой и обслуживанием автоматизированных систем управления в различных отраслях промышленности.
**Преимущества и совместимость:**
- Высокая изоляция: Поканальная изоляция и встроенный преобразователь DC/DC обеспечивают защиту от электрических помех, повышая надежность системы.
- Универсальность: Совместимость с 5 В/TTL сигналами и стандартом Universal PCI позволяет интегрировать плату в широкий спектр существующих систем.
- Компактность: Компактные размеры облегчают установку в ограниченных пространствах, что важно для промышленных приложений с ограниченным пространством.
- Широкий диапазон рабочих условий: Способность работать при температуре от 0 до +60°C и влажности 5–85% без конденсации расширяет возможности применения платы в различных климатических условиях.
Плата PISO-DA4U/S CR от ICP DAS является надежным и эффективным решением для задач промышленного ввода-вывода, обеспечивая высокую точность, изоляцию и совместимость с современными системами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Встроенный преобразователь DC/DC | 3000 В пост.тока |
| Частота тактовых импульсов, МГц | 4 |
| Габаритные размеры, мм | 188 x 105.1 |
| Потребление тока | 2200 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Напряжение изоляции, В | 2500 |
| Количество каналов ЦАП | 4 |
| Разрешение ЦАП | 14 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Нагрузочная способность выхода по току | ±5 мА |
| Скорость изменения выходного сигнала | 0.71 В/мкс |
| Точность ЦАП | ±0.04% при 25°C, ±10 В ±0.04% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Тип изоляции | Поканальная |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
